Regulowany czujnik odległości E3F-DS30P1 10-30 cm – PNP NO

To fotoelektryczny czujnik zbliżeniowy do wykrywania obiektu w ustawionym zakresie 10-30 cm. Sprawdzi się tam, gdzie chcesz wykryć obecność elementu bez dotykania go: na stanowisku DIY, w automatyce, przy podajnikach, licznikach sztuk, prostych zabezpieczeniach i projektach z mikrokontrolerem.

Zakres działania ustawiasz pokrętłem z tyłu obudowy, więc łatwo dopasujesz pracę czujnika do konkretnego miejsca montażu. Model ma wyjście PNP NO, przewód o długości 125 cm oraz nakrętki montażowe w zestawie.

Do czego użyjesz tego czujnika?

• wykrywanie obecności przedmiotu na taśmie lub w prowadnicy,
• prosty system start/stop po pojawieniu się elementu,
• liczenie przejeżdżających obiektów,
• detekcja pojemnika, paczki, detalu lub klapki mechanizmu,
• projekty Arduino, AVR, STM32 i inne układy sterujące,
• układy DIY w warsztacie, drukarkach, sorterach i prostych automatach.

Jak działa w praktyce?

Czujnik wykrywa obiekt znajdujący się przed czołem sensora. Gdy obiekt znajdzie się w ustawionej odległości, wyjście zmienia stan i zapala się dioda LED sygnalizująca wykrycie.

Producent podaje, że po wykryciu pojawia się stan niski 0 V, a gdy nic nie znajduje się w zasięgu ustawionym pokrętłem, na wyjściu jest stan wysoki 5 V. W praktyce przed podłączeniem do konkretnego sterownika warto sprawdzić sposób interpretacji sygnału przez Twój układ wejściowy. 💡

Czas odpowiedzi poniżej 2 ms pozwala użyć go także tam, gdzie elementy poruszają się dość szybko.

PNP NO – co to oznacza i kiedy wybrać ten wariant?

To ważne przy zakupie. Ten model ma wyjście PNP i kanał NO:

• PNP – typ wyjścia stosowany często w automatyce i wejściach sterowników,
• NO – w stanie spoczynku wyjście jest nieaktywne, a po wykryciu obiektu następuje przełączenie.

Jeśli szukasz zamiennika dla wersji NPN albo NC, ten model może nie być kompatybilny z Twoim układem. ❗

Kompatybilność i podłączenie

Czujnik można stosować z układami sterującymi i mikrokontrolerami, takimi jak AVR, STM32, Arduino oraz Raspberry Pi. 🔌

Jednocześnie trzeba pamiętać o jednej ważnej rzeczy:

• napięcie zasilania czujnika wynosi 6-36 V,
• wejścia wielu płytek pracują na 5 V lub 3,3 V,
• przed bezpośrednim podłączeniem należy upewnić się, że poziomy sygnałów są zgodne z wejściem sterownika.

To szczególnie ważne przy Raspberry Pi i innych układach 3,3 V. 🚨

• Sprawdź, czy potrzebujesz PNP, a nie NPN.
• Sprawdź, czy Twój sterownik oczekuje wersji NO, a nie NC.
• Upewnij się, że zakres 10-30 cm pasuje do miejsca montażu.
• Zweryfikuj napięcie zasilania i sposób podłączenia wyjścia do wejścia mikrokontrolera lub PLC.

Montaż i regulacja

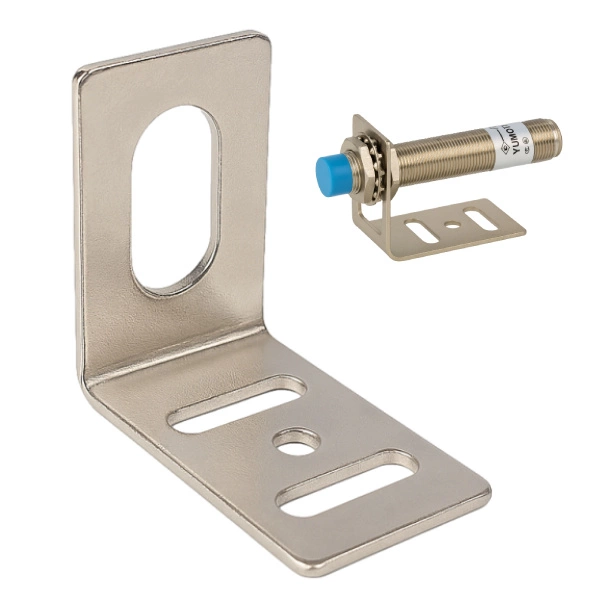

Obudowa o średnicy 18 mm pasuje do popularnych uchwytów i otworów montażowych dla czujników cylindrycznych. Dwie nakrętki ułatwiają ustawienie pozycji na wsporniku lub ściance urządzenia. 🛠️

Regulacja odbywa się pokrętłem z tyłu czujnika. Dzięki temu możesz:

• ustawić krótszy dystans wykrywania,
• ograniczyć przypadkowe zadziałania od tła,
• dopasować punkt przełączania do wielkości obiektu.

Praktyczne wskazówki użytkowe

• 📏 Ustaw czujnik najpierw na mniejszy zasięg, a potem stopniowo go zwiększaj.
• Nie montuj sensora zbyt blisko elementów, które mogą stale znajdować się w polu detekcji.
• ⚙️ Jeśli czujnik ma pracować przy ruchomych detalach, zwróć uwagę na czas odpowiedzi poniżej 2 ms.
• 🚨 Przed pierwszym uruchomieniem sprawdź polaryzację zasilania, mimo że czujnik ma zabezpieczenie przed odwrotnym podłączeniem.

Dane techniczne

Model	E3F-DS30P1
Typ	fotoelektryczny czujnik odległości / zbliżeniowy
Napięcie zasilania	6-36 V
Prąd	300 mA
Zakres regulacji	10-30 cm ±10%
Wyjście	PNP
Tryb kanału	NO
Czas odpowiedzi	poniżej 2 ms
Sygnalizacja	dioda LED wykrycia obiektu
Zabezpieczenie	przed odwrotną polaryzacją
Temperatura pracy	-25 °C do +55 °C
Średnica obudowy	18 mm
Długość sensora	70 mm
Długość przewodu	125 cm

FAQ – najczęstsze pytania

Nie. To nie jest dalmierz zwracający konkretną wartość w centymetrach. To czujnik wykrycia obiektu z regulowanym progiem zadziałania w zakresie 10-30 cm.

Tak, ale trzeba poprawnie dobrać zasilanie i sposób podłączenia sygnału wyjściowego do wejścia mikrokontrolera. Szczególnie ostrożnie podejdź do płytek 3,3 V.

Tak, obudowa ma średnicę 18 mm, więc pasuje do standardowych uchwytów dla tej klasy czujników.

Nie, to czujnik fotoelektryczny, więc służy do wykrywania obiektów optycznie, a nie indukcyjnie jak czujniki do metalu.

Materiały wideo

W zestawie

• Regulowany czujnik odległości E3F-DS30P1 10-30 cm – PNP NO – 1 szt.
