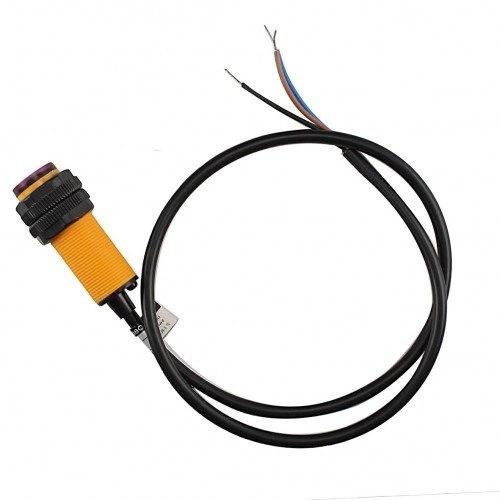

Regulowany czujnik odległości E3F-DS30C4 – do wykrywania obiektów w zakresie 10–30 cm

Jeśli szukasz prostego czujnika do wykrywania obecności elementu na linii produkcyjnej, w projekcie Arduino, automatyce DIY albo stanowisku warsztatowym, model E3F-DS30C4 będzie praktycznym wyborem. To fotoelektryczny czujnik zbliżeniowy z regulacją progu detekcji i wyjściem NPN NO.

W praktyce działa to prosto: gdy czujnik wykryje obiekt, na wyjściu pojawia się stan niski 0 V. Gdy obiektu nie ma w ustawionym zakresie, wyjście pozostaje w stanie wysokim odpowiadającym napięciu zasilania.

Regulowany zasięg

Szybka reakcja poniżej 2 ms

Przewód 100 cm w zestawie

Prosty montaż dzięki gwintowanej obudowie i nakrętkom

Do czego sprawdzi się ten czujnik?

To nie jest czujnik do dokładnego pomiaru odległości w centymetrach, tylko do wykrywania obiektu w ustawionym przedziale. Dlatego dobrze sprawdza się tam, gdzie potrzebujesz sygnału: jest / nie ma.

• wykrywanie detalu na podajniku lub taśmie
• ⚙️ sygnalizacja dojazdu elementu do pozycji roboczej
• 🛠️ automatyka warsztatowa i półprzemysłowa
• liczniki obiektów i proste bramki detekcyjne
• 🏠 automatyka domowa i konstrukcje DIY

Jak działa E3F-DS30C4?

Czujnik wykrywa obiekt fotoelektrycznie i przełącza wyjście cyfrowe po przekroczeniu ustawionego progu. Zakres detekcji regulujesz pokrętłem z tyłu obudowy.

Wykrycie obiektu = stan niski

Brak obiektu = stan wysoki

To ważne, bo przy podłączaniu do sterownika, mikrokontrolera lub wejścia PLC trzeba uwzględnić, że wyjście pracuje w logice aktywny niski.

• NPN – wyjście zwiera sygnał do masy po wykryciu obiektu
• NO – normalnie otwarty, czyli bez detekcji wyjście nie jest aktywne

To popularny typ wyjścia w automatyce i systemach sterowania, ale przed zakupem warto sprawdzić zgodność z wejściem urządzenia, do którego chcesz go podłączyć. ❓

Najważniejsze korzyści w praktyce

• Regulacja czułości / zasięgu – możesz dopasować próg wykrywania do konkretnego stanowiska
• Szybka odpowiedź poniżej 2 ms – sprawdza się przy dynamicznie poruszających się elementach
• Gotowy przewód 100 cm – bez potrzeby dokupowania złącza
• Dioda LED – szybka kontrola, czy obiekt został wykryty
• Zabezpieczenie przed odwrotną polaryzacją – mniejsze ryzyko uszkodzenia przy pomyłce w zasilaniu

Zakres pracy i regulacja

Producent podaje, że czujnik pracuje w zakresie 10–30 cm, a próg wykrywania ustawisz pokrętłem z tyłu obudowy. W danych występuje też informacja o zakresie regulowanym 0–30 cm, ale opis działania wskazuje zastosowanie robocze 10–30 cm. Przy doborze do projektu warto więc przyjąć ten zakres jako bezpieczny punkt odniesienia.

📏 Jeśli potrzebujesz wykrywania bardzo blisko powierzchni albo dokładnego pomiaru w cm, lepiej wybrać inny typ sensora.

Kompatybilność i podłączenie

Czujnik można stosować z układami sterowania i mikrokontrolerami, o ile poprawnie dopasujesz zasilanie oraz sposób odczytu wyjścia.

• 🔌 zasilanie: 6–36 V
• 🔋 sygnał wyjściowy: cyfrowy
• ⚙️ współpraca: Arduino, AVR, STM32, Raspberry Pi, sterowniki i układy wejść cyfrowych

• czerwony lub brązowy – Vcc
• zielony lub niebieski – GND
• żółty lub czarny – OUT

Logika działania:

• brak obiektu – stan wysoki
• wykrycie obiektu – stan niski

🚨 Jeśli podłączasz czujnik do mikrokontrolera 3,3 V lub 5 V, zwróć uwagę na poziomy napięć na wyjściu i sposób separacji wejścia. Sam czujnik wymaga zasilania od 6 V, więc nie jest to typowy sensor do bezpośredniego zasilania z pinu 5 V Arduino.

Na co zwrócić uwagę przed zakupem?

• ❗ To czujnik wykrycia obiektu, a nie precyzyjny dalmierz
• ❗ Wymaga zasilania 6–36 V
• ❗ Ma wyjście NPN NO, więc nie każdy sterownik oczekuje takiego samego typu sygnału
• ❗ Stan aktywny pojawia się jako 0 V, czyli aktywacja jest „na niskim poziomie”
• ❗ Skuteczność detekcji może zależeć od koloru, wielkości i powierzchni wykrywanego obiektu oraz ustawienia czujnika

Montaż i użytkowanie

Montaż jest prosty dzięki obudowie cylindrycznej o średnicy 18 mm i dołączonym nakrętkom. Czujnik można osadzić w otworze montażowym lub uchwycie i następnie ustawić próg działania potencjometrem.

• 1. Zamontuj czujnik w docelowej pozycji
• 2. Podłącz zasilanie i wyjście zgodnie z kolorami przewodów
• 3. Ustaw obiekt w oczekiwanym miejscu detekcji
• 4. Reguluj pokrętłem, obserwując diodę LED i stan wyjścia
• 5. Sprawdź działanie przy kilku próbach, także bez obiektu

Typowe zastosowania DIY i warsztatowe

• 🛠️ wykrywanie obecności materiału w podajniku
• licznik paczek lub elementów przechodzących przez punkt kontrolny
• ⚙️ krańcówka bezdotykowa w prostym automacie
• 🏠 aktywacja oświetlenia lub sygnału po zbliżeniu elementu
• czujnik pozycji ruchomego podzespołu

Specyfikacja techniczna

Model	E3F-DS30C4
Typ wyjścia	NPN NO
Napięcie zasilania	6–36 V
Pobór prądu	poniżej 300 mA
Zakres pracy	10–30 cm
Zakres regulowany wg danych	0–30 cm
Regulacja	potencjometr wieloobrotowy
Sygnał wyjściowy	cyfrowy, wykrycie obiektu = stan niski
Czas odpowiedzi	poniżej 2 ms
Sygnalizacja	dioda LED
Zabezpieczenie	przed odwrotną polaryzacją
Temperatura pracy	od -25 °C do +55 °C
Średnica	18 mm
Długość sensora	62 mm
Długość przewodu	100 cm

FAQ – pytania przed zakupem

Może współpracować z Arduino, ale wymaga zasilania 6–36 V. Trzeba też poprawnie dopasować sposób odczytu wyjścia NPN NO.

Nie. To czujnik progowy do wykrywania obecności obiektu w ustawionym zakresie, a nie precyzyjny sensor odległości pokazujący wynik w cm.

Po wykryciu obiektu wyjście przechodzi na 0 V. W logice sterownika oznacza to aktywację przez stan niski.

Tak, z tyłu obudowy znajduje się pokrętło regulacyjne pozwalające dopasować próg działania.

Tak, ten typ czujnika jest często stosowany w prostych układach automatyki, stanowiskach roboczych i półautomatach.

Materiały wideo

W zestawie

• Regulowany czujnik odległości E3F-DS30C4 – NPN NO – 6–36 V 3 A – 1 szt.
