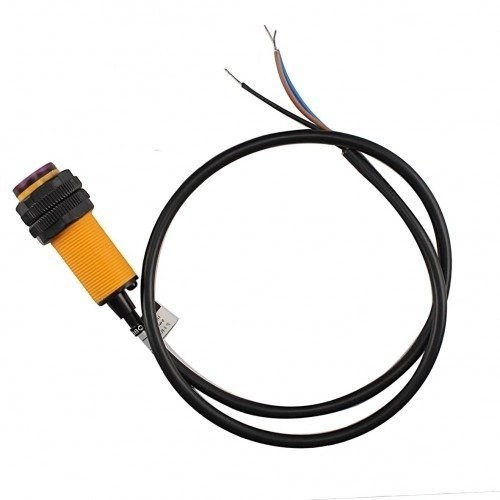

Regulowany czujnik odległości E18-D80NK 10-80 cm – do Arduino, AVR, STM32 i Raspberry Pi

Jeśli szukasz prostego czujnika zbliżeniowego do wykrywania obiektu bez dotyku, E18-D80NK to bardzo praktyczne rozwiązanie. Sprawdza się w projektach DIY, automatyce, robotyce i prostych układach detekcji obecności.

Czujnik działa cyfrowo: kiedy wykryje obiekt w ustawionym zakresie, na wyjściu pojawia się stan niski 0 V. Gdy obiektu nie ma w ustawionej odległości, wyjście pozostaje w stanie wysokim 5 V. Dzięki temu można go łatwo podłączyć do mikrokontrolera lub wejścia sterownika.

Do czego przydaje się ten czujnik?

• wykrywanie obecności przedmiotu na linii produkcyjnej lub w podajniku,
• detekcja przeszkody w robocie mobilnym,
• czujnik obecności elementu w drukarkach, sorterach i prostych maszynach,
• aktywacja zdarzenia po zbliżeniu obiektu,
• projekty edukacyjne z Arduino i Raspberry Pi,
• automatyczne liczniki, bramki i układy kontroli przejazdu elementów.

Jak działa E18-D80NK?

To regulowany czujnik odległości z wyjściem cyfrowym. Nie zwraca konkretnej wartości odległości w centymetrach, tylko informację typu wykryto / nie wykryto.

Zakres detekcji można ustawić potencjometrem wieloobrotowym w przedziale 10-80 cm. W praktyce oznacza to, że ustawiasz próg zadziałania odpowiedni do swojego projektu.

• 📏 obiekt w zasięgu → wyjście LOW, czyli 0 V,
• 📏 brak obiektu → wyjście HIGH, czyli 5 V.

Dodatkowo czujnik ma diodę LED sygnalizującą wykrycie obiektu, co ułatwia ustawienie i testy.

Najważniejsze zalety w praktyce

• regulowany zakres działania od 10 do 80 cm,
• 🔌 zasilanie 5 V – wygodne w projektach mikroprocesorowych,
• ⚙️ szybka odpowiedź poniżej 2 ms,
• 🛠️ prosty montaż dzięki gwintowanej obudowie i nakrętkom,
• 🚨 zabezpieczenie przed odwrotną polaryzacją,

Kompatybilność i podłączenie

Czujnik może współpracować z popularnymi platformami takimi jak Arduino, a także z układami AVR, STM32 i Raspberry Pi. To dobry wybór tam, gdzie potrzebujesz prostego sygnału cyfrowego zamiast analogowego pomiaru.

• czerwony lub brązowy – zasilanie 5 V
• zielony lub niebieski – GND
• żółty lub czarny – wyjście cyfrowe OUT

• brak obiektu – stan wysoki
• wykrycie obiektu – stan niski

To ważne przy programowaniu: czujnik działa w logice aktywnej stanem niskim, więc w kodzie należy przewidzieć, że detekcja pojawia się jako LOW.

Na co zwrócić uwagę przed zakupem?

• ❓ To nie jest czujnik zwracający dokładny pomiar odległości w cm. Daje tylko sygnał cyfrowy.
• ❓ Zakres pracy jest regulowany, ale skuteczność detekcji zależy też od obiektu i ustawienia czujnika.
• ❓ Wyjście ma charakter NPN NO, więc warto upewnić się, że pasuje do Twojego sterownika lub mikrokontrolera.
• ❓ Zasilanie wynosi 5 V – nie należy zakładać innego napięcia, jeśli nie wynika to z dokumentacji projektu.

Montaż i regulacja

Obudowa ma średnicę 18 mm i długość 62 mm, więc czujnik można łatwo osadzić w otworze montażowym lub uchwycie. Do zestawu dołączone są nakrętki, które upraszczają stabilne ustawienie.

Zakres zadziałania ustawia się pokrętłem w formie potencjometru wieloobrotowego. To wygodne rozwiązanie, gdy trzeba precyzyjnie dobrać odległość wykrywania do konkretnego stanowiska.

Najlepiej najpierw zamontować czujnik na stałe, a dopiero potem regulować próg wykrywania. Zmiana położenia po kalibracji może wpłynąć na działanie całego układu.

Typowe zastosowania DIY i warsztatowe

• 🛠️ detekcja elementu na podajniku,
• 🏠 czujnik obecności przedmiotu w domowej automatyce,
• projekty motoryzacyjne i warsztatowe wymagające sygnału obecności obiektu,
• 🤖 roboty omijające przeszkody,
• liczenie przejeżdżających opakowań lub elementów,
• zabezpieczenia i blokady pozycyjne w prostych urządzeniach.

Dane techniczne

Nazwa modelu	E18-D80NK
Typ	czujnik odległości / czujnik zbliżeniowy
Napięcie zasilania	5 V
Pobór prądu	poniżej 100 mA
Zakres regulacji	10-80 cm
Regulacja	potencjometr wieloobrotowy
Wyjście	cyfrowe
Stan przy wykryciu	niski, 0 V
Stan bez wykrycia	wysoki, 5 V
Tranzystor	NPN
Kanał	NO
Czas odpowiedzi	poniżej 2 ms
Sygnalizacja	dioda LED
Zabezpieczenie	przed odwrotną polaryzacją
Temperatura pracy	od -25 °C do +55 °C
Średnica	18 mm
Długość sensora	62 mm

FAQ – najczęstsze pytania

Nie. To czujnik z wyjściem cyfrowym, który informuje tylko, czy obiekt został wykryty w ustawionym zakresie.

Tak. Może być podłączony do Arduino, AVR, STM32 oraz Raspberry Pi, jeśli w projekcie potrzebujesz prostego sygnału OUT.

To typ wyjścia tranzystorowego. W praktyce oznacza, że czujnik pracuje jako wyjście NPN, a stan aktywny pojawia się po wykryciu obiektu.

Tak. Zakres pracy regulujesz potencjometrem wieloobrotowym w przedziale od 10 do 80 cm.

Po wykryciu obiektu na wyjściu pojawia się stan niski 0 V.

Materiały wideo

W zestawie

• Regulowany czujnik odległości E18-D80NK 10-80 cm – 1 szt.
