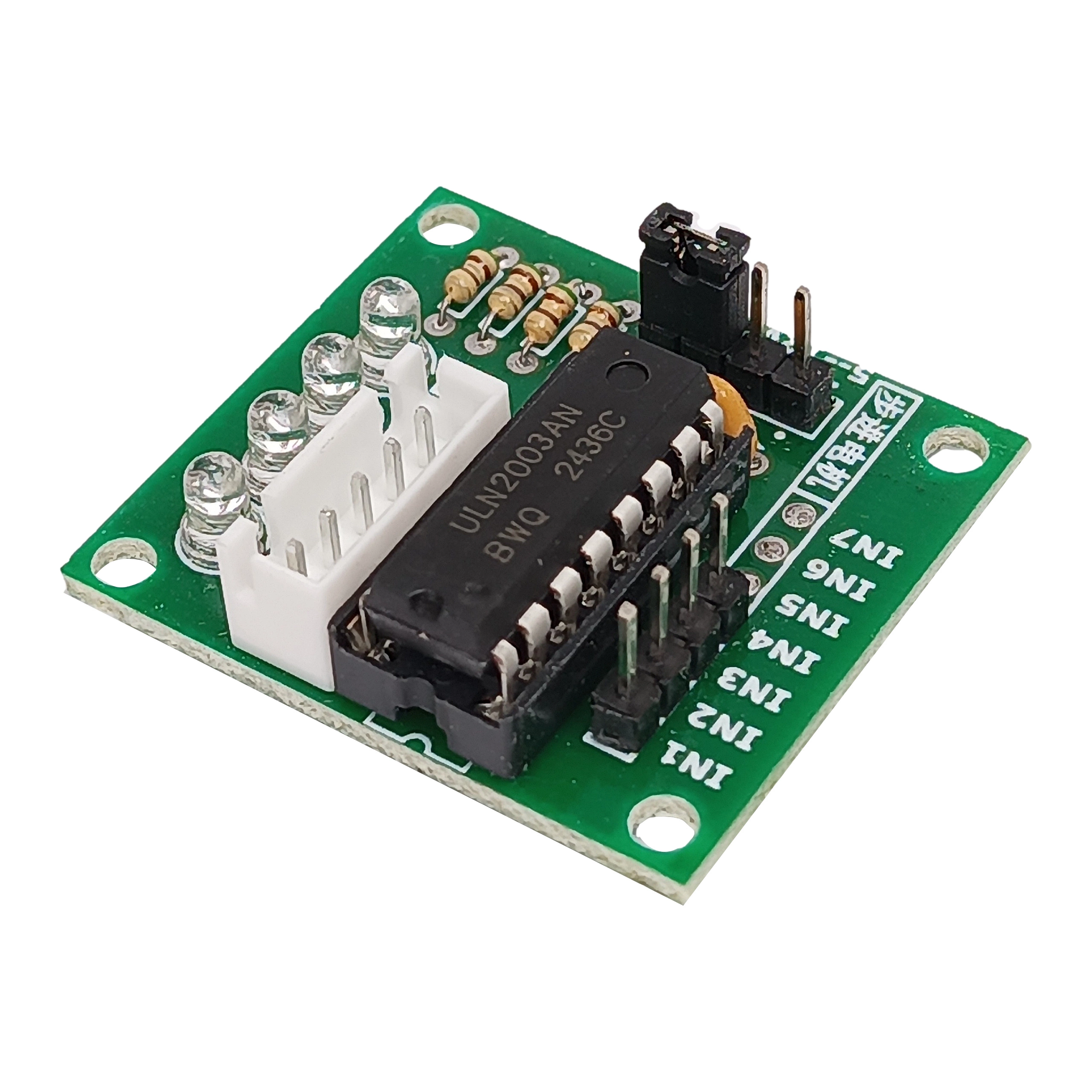

Moduł ULN2003 V2 do silników krokowych – prosty sterownik do Arduino i 28BYJ-48

Jeśli chcesz uruchomić mały silnik krokowy z Arduino bez budowania sterownika od zera, ten moduł ULN2003 V2 robi dokładnie to, czego zwykle potrzeba. Pozwala sterować 4-fazowym silnikiem krokowym, ustawiać kierunek obrotów i kontrolować sekwencję kroków z poziomu mikrokontrolera.

Najczęściej używa się go z popularnym silnikiem 28BYJ-48. To bardzo częsty zestaw w projektach DIY, edukacji, automatyce amatorskiej i testach prototypowych.

Do czego przyda się w praktyce? 🔧

To moduł, po który sięga się wtedy, gdy silnik krokowy ma wykonać konkretny ruch: obrócić wskazówkę, otworzyć klapkę, przesunąć mechanizm albo wykonać serię małych kroków z powtarzalną pozycją.

• sterowanie silnikiem 28BYJ-48 w projektach Arduino,
• proste napędy w modelach i mechanizmach DIY,
• układy edukacyjne do nauki sterowania silnikiem krokowym,
• mała automatyka domowa i warsztatowa,
• prototypy urządzeń z ruchem obrotowym o niewielkim obciążeniu.

Najważniejsze zalety modułu

• Proste sterowanie 4 wejściami – sygnały IN1, IN2, IN3, IN4 podłączasz bezpośrednio do Arduino lub innego kontrolera.
• Gotowe złącze do silnika – zastosowano złącze XH-05, zgodne z silnikami serii 28BYJ-48.
• Sygnalizacja LED – łatwiej sprawdzić, które kanały aktualnie pracują.
• Popularny układ ULN2003 – często spotykany w projektach edukacyjnych i amatorskich, więc łatwo znaleźć przykłady podłączenia oraz biblioteki.
• Wygodne wyprowadzenia goldpin – szybkie połączenie z płytką stykową lub przewodami dupont.

Kompatybilność – z jakim silnikiem i sterownikiem działa?

Najważniejsza informacja przed zakupem: ten moduł jest przeznaczony do silników krokowych 4-fazowych, a jego najbardziej typowym partnerem jest 28BYJ-48.

• Dedykowany silnik: 28BYJ-48
• Złącze silnika: XH-05
• Sterowanie: 4 linie wejściowe IN1…IN4
• Logika sterująca: 5 V
• Współpraca: Arduino oraz inne układy mikroprocesorowe z odpowiednimi sygnałami sterującymi

Jak działa ten sterownik? ⚙️

Układ ULN2003 wzmacnia sygnały sterujące z mikrokontrolera i przełącza odpowiednie uzwojenia silnika. Arduino podaje sekwencję stanów na wejścia IN1–IN4, a moduł realizuje załączanie kanałów zgodnie z tą sekwencją.

Dzięki temu możesz kontrolować:

• kierunek obrotów,
• liczbę kroków,
• prędkość obrotową,
• tryb ruchu zależny od programu.

To rozwiązanie jest szczególnie wygodne na etapie nauki i prototypowania, bo nie wymaga skomplikowanego toru mocy. 🔌

Podłączenie – co warto wiedzieć przed uruchomieniem?

Obsługa jest prosta, ale warto zachować właściwą kolejność:

• podłącz silnik do złącza XH-05,
• doprowadź zasilanie logiczne 5 V,
• połącz wejścia IN1, IN2, IN3, IN4 z pinami Arduino,
• upewnij się, że masa układu sterującego i zasilania jest wspólna,
• uruchom właściwą sekwencję kroków w programie.

🚨 Błąd, który zdarza się najczęściej: zakup modułu do silnika niezgodnego ze złączem lub typem sterowania. Przed zakupem sprawdź, czy masz silnik 28BYJ-48 albo inny kompatybilny 4-fazowy model.

Na co zwrócić uwagę przed zakupem? ❓

• To nie jest uniwersalny sterownik do każdego silnika krokowego. Najlepiej sprawdza się z 28BYJ-48.
• Logika pracuje z 5 V. Przy planowaniu projektu uwzględnij zgodność napięć sterujących.
• Maksymalny prąd wyjściowy to 500 mA na kanał. Nie należy przekraczać tej wartości.
• To moduł do prostych i małych napędów. Jeśli projekt wymaga dużego momentu albo mikrokroków, zwykle potrzebny będzie inny sterownik.

Dane techniczne 📏

Model	ULN2003 V2
Zastosowanie	sterownik silników krokowych 4-fazowych
Napięcie zasilania	do 12 V
Napięcie części logicznej	5 V
Maksymalny prąd wyjściowy	500 mA na kanał
Prąd zasilania układu	10 mA
Maksymalna moc strat	5 W
Wejścia sterujące	IN1, IN2, IN3, IN4
Złącze silnika	XH-05
Wymiary	40,5 x 23 mm

W praktyce – kiedy ten moduł będzie dobrym wyborem? 💡

Wybierz ULN2003 V2, jeśli zależy Ci na szybkim uruchomieniu małego silnika krokowego bez skomplikowanej elektroniki. To rozsądny wybór do:

• nauki sterowania krokowcem na Arduino,
• szkolnych i hobbystycznych projektów mechatronicznych,
• małych mechanizmów obrotowych,
• testów prototypowych, gdzie liczy się prostota i dostępność.

Jeśli natomiast planujesz większe obciążenie mechaniczne, wyższą kulturę pracy lub bardziej zaawansowane sterowanie, warto porównać ten moduł z mocniejszymi sterownikami silników krokowych.

FAQ – najczęstsze pytania

Tak, moduł jest przystosowany do prostego sterowania z Arduino przez wejścia IN1–IN4.

Tak, to jego najczęstsze zastosowanie. Moduł ma złącze XH-05 zgodne z tym silnikiem.

Tak. Prędkość i kierunek zależą od programu sterującego oraz sekwencji podawanej na wejścia.

Nie jest to typowy sterownik do dużych napędów. To rozwiązanie do mniejszych silników 4-fazowych, głównie 28BYJ-48.

Pokazują aktywność kanałów, co bardzo ułatwia testowanie i szukanie błędów przy podłączeniu. ⭐

Podłączenie i schemat

Jeśli chcesz sprawdzić sposób połączenia i oznaczenia pinów, pomocne będą materiały producenta:

Zobacz schemat podłączenia modułu ULN2003

Zobacz schemat modułu
