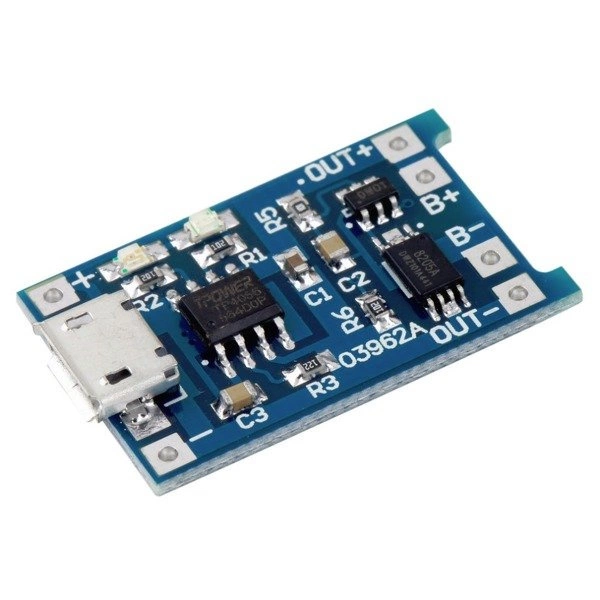

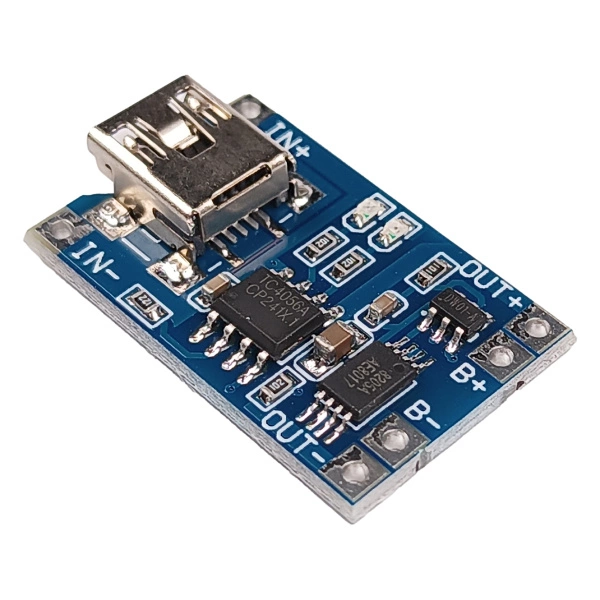

Zasilacz buforowy TP4056 z Micro USB – do ładowania 1 ogniwa Li-Ion / Li-Pol 1S i pracy ciągłej 🔋

Ten moduł łączy dwie funkcje: ładowarkę akumulatora litowo-jonowego 1S oraz prosty zasilacz buforowy. W praktyce oznacza to, że po podaniu zasilania 5 V przez Micro USB układ ładuje ogniwo, a jednocześnie może zasilać podłączone urządzenie. Gdy zewnętrzne 5 V zniknie, zasilanie przejmuje akumulator.

To przydatne rozwiązanie do projektów DIY, małych urządzeń przenośnych, awaryjnego podtrzymania zasilania oraz prostych power banków budowanych samodzielnie. 💡

Do czego sprawdzi się ten moduł? 🛠️

• projekty na ogniwie 18650 – zasilanie małych układów i elektroniki użytkowej,
• podtrzymanie pracy urządzenia po odłączeniu 5 V,
• zasilanie buforowe z panelu solarnego lub innego źródła 5 V,
• własny power bank DIY – jako część układu ładowania i zasilania,
• prototypy i urządzenia warsztatowe, gdzie liczy się prosta integracja przez Micro USB.

Jak działa? ⚙️

Zasada pracy jest prosta:

• na wejście podajesz 5 V przez gniazdo Micro USB lub przez pola lutownicze wejściowe,
• do zacisków B+ i B- podłączasz jedno ogniwo Li-Ion / Li-Pol 1S,
• odbiornik podłączasz do wyjścia OUT+ i OUT-,
• gdy jest obecne zasilanie 5 V, moduł ładuje ogniwo i udostępnia napięcie na wyjściu,
• po zaniku 5 V urządzenie zasilane jest z akumulatora.

Dzięki temu odbiornik może pracować bez przerwy, o ile pojemność ogniwa jest odpowiednio dobrana do poboru prądu urządzenia. 🔌

Najważniejsze korzyści w praktyce

• ładowanie z powszechnego źródła 5 V – wygodnie przez Micro USB,
• obsługa jednej celi 1S – np. akumulatora 18650 lub pakietu Li-Pol 3,7 V,
• zabezpieczenie przed przeładowaniem,
• zabezpieczenie przed nadmiernym rozładowaniem,
• sygnalizacja LED stanu ładowania i pełnego naładowania,
• możliwość regulacji prądu ładowania przez rezystor R3.

Kompatybilność – z czym ten moduł działa?

Moduł jest przeznaczony do pracy z:

• jednym ogniwem Li-Ion 3,7 V / 4,2 V po pełnym naładowaniu,
• jednym ogniwem Li-Pol 3,7 V,
• pojedynczą celą 18650,
• źródłem zasilania 4,5 V do 5,5 V.

Nie jest to moduł do pakietów 2S, 3S i wyższych. Jeśli masz akumulator 7,4 V lub 11,1 V, ten model nie będzie odpowiedni. 🚨

Na co zwrócić uwagę przed zakupem? ❓

• Napięcie wyjściowe nie jest przetwarzane do 5 V. Wyjście zależy od pracy układu i akumulatora, więc jeśli Twoje urządzenie wymaga stabilnego 5 V USB, potrzebna będzie dodatkowa przetwornica.
• Maksymalny prąd ładowania to 1 A i można go dopasować do ogniwa. Nie każde małe ogniwo powinno być ładowane prądem 1 A.
• To moduł do montażu i lutowania – nie jest gotową obudowaną ładowarką sieciową.
• Obsługuje tylko jedną celę 1S.

Bezpieczeństwo akumulatora Li-Ion / Li-Pol 🔋

W module zastosowano ochronę ważną przy pracy z akumulatorami litowymi:

• zabezpieczenie przed przeładowaniem – ładowanie kończy się przy napięciu około 4,2 V,
• zabezpieczenie przed nadmiernym rozładowaniem – próg około 2,5 V pod obciążeniem.

To istotne, ponieważ zbyt głębokie rozładowanie lub przeładowanie może skrócić żywotność ogniwa albo doprowadzić do jego uszkodzenia. ⭐

Jak podłączyć moduł?

• B+ i B- – podłącz akumulator Li-Ion / Li-Pol,
• OUT+ i OUT- – podłącz zasilane urządzenie,
• Micro USB lub wejście lutowane + / – – podłącz zasilanie 5 V.

Jeśli budujesz urządzenie na stałe, połączenia najlepiej wykonać przewodami o odpowiednim przekroju i sprawdzić polaryzację przed pierwszym uruchomieniem. 🔧

• podłączenie pakietu większego niż 1S,
• zamiana biegunów B+ i B-,
• ładowanie zbyt dużym prądem małego ogniwa,
• oczekiwanie stabilnego wyjścia 5 V bez dodatkowej przetwornicy,
• podłączanie odbiornika o zbyt dużym poborze prądu względem możliwości układu i ogniwa.

Regulacja prądu ładowania 💡

Domyślnie moduł pracuje z prądem ładowania do 1 A. Prąd można zmieniać przez element oznaczony na płytce jako R3. To przydatne, gdy chcesz dopasować ładowanie do pojemności akumulatora i ograniczyć jego obciążenie.

W praktyce przy małych ogniwach warto dobrać prąd ostrożnie. Zbyt wysoki prąd może przyspieszać zużycie akumulatora lub powodować jego nagrzewanie. 🚨

Dane techniczne 📏

Typ układu	ładowarka Micro USB z funkcją zasilania buforowego
Obsługiwany akumulator	Li-Ion / Li-Pol, 1 cela 1S
Napięcie zasilania	4,5 V – 5,5 V
Wejście	Micro USB lub pola do przylutowania zasilania
Napięcie ładowania	4,2 V ± 1,5%
Napięcie progowe rozładowania	2,5 V ± 1,5%
Maksymalny prąd ładowania	1 A, z możliwością regulacji
Sygnalizacja LED	czerwona – ładowanie, niebieska – naładowano
Wymiary	19 x 25 x 10 mm
Zabezpieczenia	przed przeładowaniem i nadmiernym rozładowaniem

W praktyce – gdzie ten moduł ma sens? 🏠

• małe urządzenia IoT i czujniki zasilane z akumulatora,
• awaryjne podtrzymanie zasilania małych projektów elektronicznych,
• projekty solarne z ładowaniem z panelu przez stabilizowane 5 V,
• latarki, sterowniki, testery i własne moduły zasilające,
• układy prototypowe w warsztacie i laboratorium.

FAQ – najczęstsze pytania

Tak, jeśli jest to jedno ogniwo 18650 Li-Ion 1S.

Nie. Moduł obsługuje tylko jedną celę 1S.

Nie. To nie jest przetwornica podnosząca do 5 V. Jeśli potrzebujesz stabilnych 5 V, zastosuj dodatkowy moduł step-up.

Tak, właśnie do tego służy funkcja zasilania buforowego.

Czerwona dioda LED sygnalizuje ładowanie, a niebieska informuje o pełnym naładowaniu.

Zawartość zestawu 📦

• Zasilacz buforowy – ładowarka Micro USB 1A do Li-Ion / Li-Pol na TP4056 – 1 szt.
