Description

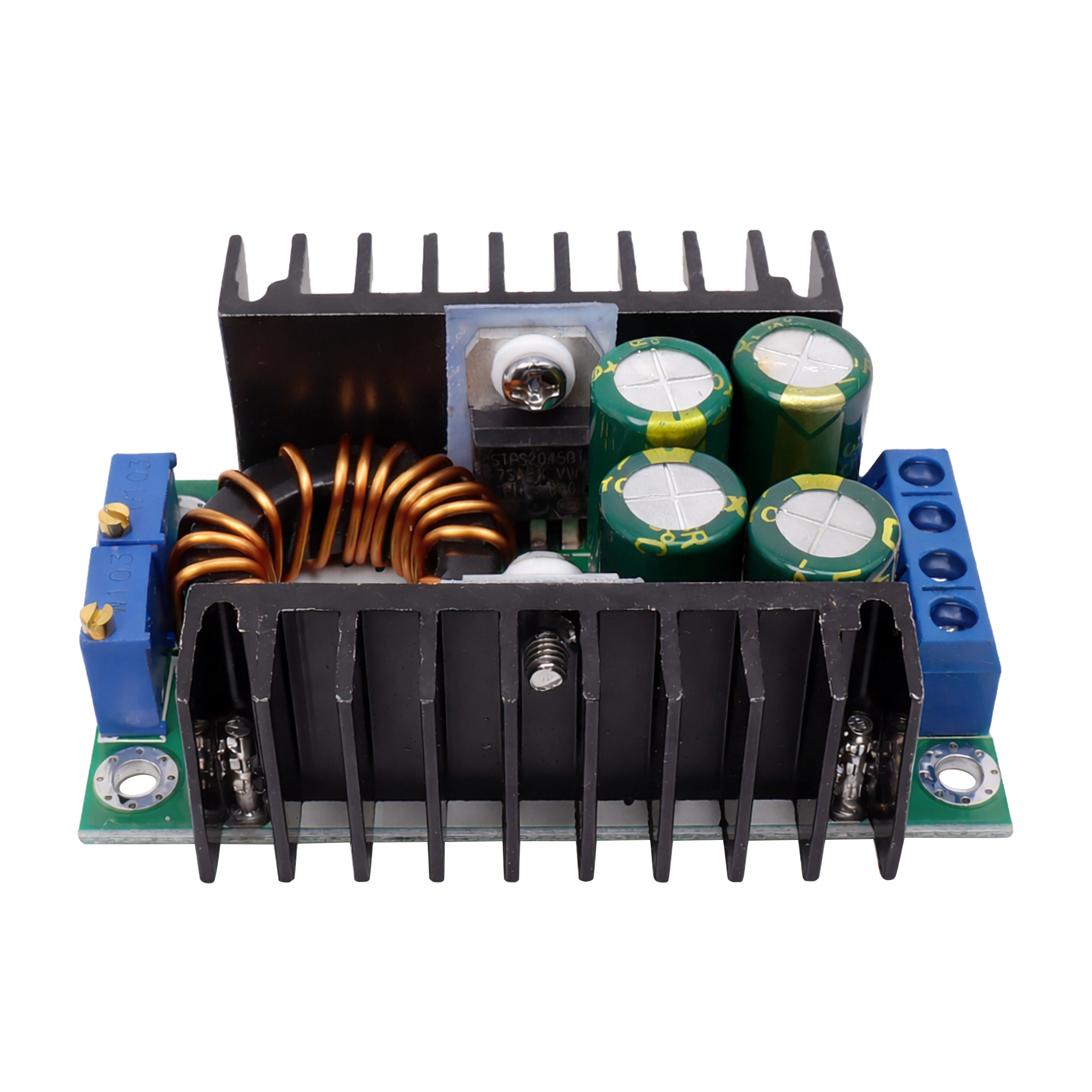

Przetwornica obniżająca XL4016 300 W to moduł step-down do zasilania urządzeń z wyższego napięcia źródłowego. Sprawdzi się tam, gdzie trzeba ustawić konkretne napięcie wyjściowe i dodatkowo ograniczyć prąd 🔧. To praktyczne rozwiązanie do warsztatu, projektów DIY, instalacji 12 V / 24 V oraz testowego zasilania elektroniki.

Jeśli szukasz modułu do obniżenia napięcia z akumulatora, zasilacza lub instalacji DC na niższy poziom dla odbiornika, ten model pozwala zrobić to płynnie i precyzyjnie. Dzięki regulacji napięcia i ograniczeniu prądowemu łatwiej zabezpieczyć podłączany układ przed przeciążeniem.

Do czego przydaje się ta przetwornica? 💡

• do obniżenia napięcia z 12 V, 24 V lub innego źródła DC do poziomu wymaganego przez odbiornik,
• do zasilania modułów elektronicznych, sterowników, wentylatorów, oświetlenia LED i urządzeń warsztatowych,
• do projektów DIY, prototypowania i stanowisk testowych,
• do układów, w których ważne jest ustawienie limitu prądu,
• do zastosowań w motoryzacji i off-grid, o ile pracujesz w zakresie napięcia wejściowego modułu 🔋.

Najważniejsze cechy w praktyce

• regulowane napięcie wyjściowe – możesz dopasować zasilanie do konkretnego urządzenia,
• regulacja ograniczenia prądu – przydatna przy uruchamianiu elektroniki i ochronie odbiornika,
• potencjometry wieloobrotowe – dokładniejsze ustawienie parametrów niż w prostych modułach,
• dioda LED sygnalizująca pracę ogranicznika prądu – łatwiej ocenić, kiedy układ wszedł w tryb limitowania,
• złącza śrubowe ARK – wygodne podłączenie wejścia i wyjścia,
• radiatory – pomagają odprowadzać ciepło przy większym obciążeniu.

Jak działa przetwornica step-down?

To moduł typu buck converter, czyli przetwornica obniżająca napięcie. Oznacza to, że napięcie wyjściowe musi być niższe od napięcia wejściowego ❗ Nie służy do podwyższania napięcia.

Przykład: jeśli na wejściu podasz 24 V DC, możesz ustawić niższe napięcie wyjściowe, np. 12 V lub 5 V – oczywiście w granicach parametrów modułu i z uwzględnieniem obciążenia.

Regulacja napięcia i prądu – co warto wiedzieć? ⚙️

Moduł ma dwa potencjometry wieloobrotowe. Dzięki temu regulacja jest dokładna, ale wymaga cierpliwości – zakres pracy to około 50 obrotów. To ważna informacja praktyczna, bo przy pierwszym uruchomieniu łatwo uznać, że moduł „nie reaguje”, gdy po prostu wykonano zbyt mało obrotów.

• jeden potencjometr służy do ustawienia napięcia wyjściowego,
• drugi do ograniczenia prądu na wyjściu,
• dioda LED zmienia kolor, gdy zaczyna działać ogranicznik prądowy.

Przed podłączeniem docelowego odbiornika warto najpierw ustawić parametry miernikiem lub użyć zewnętrznego modułu pomiarowego.

Zobacz kompatybilny moduł woltomierza i amperomierza 100 V – 10 A

Kompatybilność – do jakich źródeł i urządzeń pasuje? 🔌

Przetwornica współpracuje ze źródłami zasilania 4 V – 32 V DC. To oznacza, że można ją stosować z wieloma typowymi zasilaczami i instalacjami prądu stałego.

• zasilacze DC,
• akumulatory i pakiety akumulatorów w dopuszczalnym zakresie napięcia,
• instalacje 12 V i 24 V,
• źródła laboratoryjne i testowe.

• moduły elektroniczne i mikrokontrolery,
• taśmy i moduły LED,
• wentylatory i drobne urządzenia DC,
• układy wymagające kontroli prądu przy uruchamianiu,
• projekty hobbystyczne, warsztatowe i serwisowe 🛠️

Ważne: to jest przetwornica DC-DC. Nie podłącza się jej bezpośrednio do sieci 230 V AC 🚨

Na co zwrócić uwagę przed zakupem? ❓

• To tylko obniżanie napięcia – napięcie wejściowe musi być wyższe od wyjściowego.
• Sprawdź wymagany prąd odbiornika – przy dużym obciążeniu moduł mocno się nagrzewa.
• Przy wysokiej mocy zalecane jest dodatkowe chłodzenie – producent wskazuje, że przy dużym obciążeniu warto zamontować wentylator.
• Ustaw napięcie przed podłączeniem urządzenia – szczególnie przy zasilaniu wrażliwej elektroniki.
• Nie przekraczaj parametrów wejściowych i wyjściowych – dotyczy to zarówno napięcia, jak i prądu.

Jak używać? Krótka instrukcja

1. Podłącz źródło zasilania DC do wejścia IN.
2. Przed podłączeniem odbiornika ustaw napięcie wyjściowe na zaciskach OUT.
3. W razie potrzeby ustaw limit prądu potencjometrem.
4. Podłącz urządzenie docelowe.
5. Przy większym obciążeniu kontroluj temperaturę modułu i rozważ chłodzenie aktywne.

Jeśli pracujesz z wrażliwą elektroniką, wykonaj pierwsze uruchomienie z miernikiem lub zewnętrznym woltomierzem / amperomierzem.

Typowe błędy użytkowników 🚨

• podłączenie zasilania AC zamiast DC,
• oczekiwanie, że moduł podniesie napięcie,
• podłączenie odbiornika bez wcześniejszego ustawienia napięcia wyjściowego,
• pominięcie chłodzenia przy dużym obciążeniu,
• zbyt szybka ocena regulacji potencjometru – tutaj potrzeba wielu obrotów,
• brak zapasu względem maksymalnego prądu i mocy.

Specyfikacja techniczna 📏

Typ	przetwornica obniżająca napięcie DC-DC, step-down
Układ	XL4016
Napięcie wejściowe	4 V – 32 V DC
Napięcie wyjściowe	1,2 V – 30 V DC
Maksymalna moc	300 W
Maksymalny prąd	9 A
Regulacja napięcia	potencjometr wieloobrotowy 10 kΩ
Regulacja prądu	tak
Złącza	skręcane ARK, IN / OUT
Prąd spoczynkowy	25 mA
Temperatura pracy	-40°C do 85°C
Temperatura modułu przy dużym obciążeniu	około 65°C
Wymiary	65 mm x 47 mm x 26 mm

Datasheet XL4016 – dane techniczne

FAQ – pytania, które pojawiają się najczęściej

Nie. To model step-down, więc tylko obniża napięcie wejściowe.

Tak, ale przed podłączeniem odbiornika trzeba dokładnie ustawić napięcie wyjściowe i upewnić się, że parametry pracy mieszczą się w zakresie modułu.

Tak, jeśli napięcie wejściowe mieści się w zakresie 4 V – 32 V DC i napięcie wyjściowe ma być niższe.

Przy wyższej mocy i dłuższej pracy pod obciążeniem jest to zalecane. Moduł może osiągać wysoką temperaturę.

Bo zastosowano potencjometry wieloobrotowe. To poprawia precyzję regulacji, ale wymaga wielu obrotów przy zmianie ustawień.

Zawartość zestawu 📦

• Przetwornica obniżająca napięcie 300 W 1,2 V – 32 V 9 A XL4016 STEP-DOWN – 1 szt.
