Description

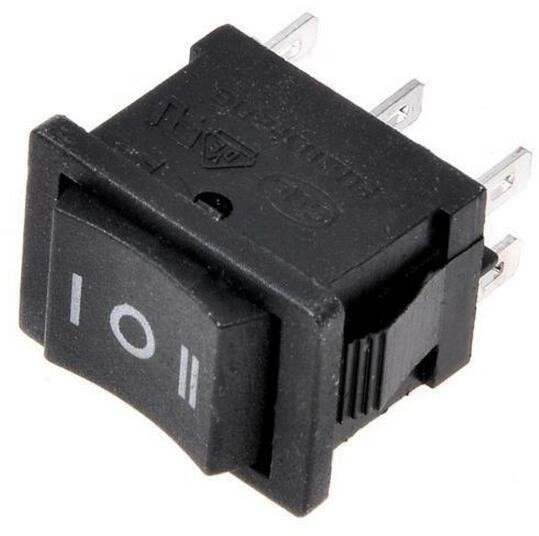

Przełącznik kołyskowy KCD1-203 ON/OFF/ON 6 PIN – do prostego sterowania dwoma pozycjami pracy

Ten przełącznik klawiszowy KCD1-203 sprawdzi się tam, gdzie chcesz wygodnie przełączać urządzenie między dwoma stanami roboczymi z pozycją środkową OFF. To popularny model do projektów DIY, napraw, obudów urządzeń, paneli sterujących i prostych układów elektrycznych.

Dzięki układowi ON-OFF-ON możesz np. przełączać dwa kierunki działania, dwa obwody lub dwa tryby pracy. Przełącznik ma 6 wyprowadzeń i standardowe konektory 2.8 mm, więc łatwo dopasować go do wielu typowych instalacji i przewodów. 🔧

Do czego można go użyć?

• w panelach sterowania do maszyn i urządzeń warsztatowych
• w projektach DIY i elektronice użytkowej
• do przełączania dwóch trybów pracy z pozycją wyłączoną pośrodku
• w obudowach zasilaczy, modułów i prostych sterowników
• przy modernizacji lub wymianie zużytego przełącznika kołyskowego
• w zastosowaniach domowych, warsztatowych i hobbystycznych 🏠🛠️

To dobry wybór, jeśli szukasz przełącznika ON/OFF/ON 6 PIN o standardowej konstrukcji i prostym montażu.

Jak działa przełącznik ON-OFF-ON?

Przełącznik ma trzy pozycje pracy:

• ON – załączenie pierwszego toru / pierwszej funkcji
• OFF – pozycja środkowa, rozłączenie
• ON – załączenie drugiego toru / drugiej funkcji

Typ bistabilny oznacza, że po przełączeniu klawisz pozostaje w wybranej pozycji i nie wraca samoczynnie. To przydatne tam, gdzie ustawienie ma być zachowane do kolejnej zmiany. ⚙️

Najważniejsze cechy w praktyce

• Układ ON/OFF/ON – wygodne sterowanie dwoma pozycjami pracy
• 6 PIN – możliwość podłączenia bardziej rozbudowanego obwodu niż w prostych przełącznikach 2- lub 3-pinowych
• Złącza 2.8 mm – pasują do popularnych konektorów elektrycznych
• Możliwość lutowania przewodów – przydatne w niestandardowych projektach
• Kompaktowa obudowa – łatwa integracja z panelem urządzenia
• Kolor czarny – neutralny, techniczny wygląd do większości obudów

Kompatybilność i podłączenie

Model posiada 6 pinów oraz styki opisane jako DPST według danych producenta. Przed montażem warto sprawdzić układ pinów miernikiem lub schematem swojego urządzenia, szczególnie jeśli wymieniasz przełącznik w istniejącym sprzęcie. 💡

Przełącznik można podłączyć:

• przez konektory 2.8 mm,
• przez lutowanie przewodów.

Jeśli dobierasz zamiennik, porównaj:

• typ pracy: ON-OFF-ON,
• liczbę wyprowadzeń: 6 PIN,
• szerokość złączy: 2.8 mm,
• parametry prądowo-napięciowe.

Na co zwrócić uwagę przed zakupem?

• ❗ To nie jest zwykły przełącznik ON/OFF – tutaj masz trzy pozycje: ON-OFF-ON.
• ❗ Sprawdź liczbę pinów w swoim urządzeniu – ten model ma 6 wyprowadzeń.
• ❗ Zweryfikuj sposób montażu i rozstaw styków w obudowie, jeśli kupujesz go jako zamiennik.
• ❗ Przy pracy z napięciem sieciowym montaż powinien być wykonany bezpiecznie i zgodnie z przeznaczeniem obwodu. 🚨

Bezpieczeństwo użytkowania

Przełącznik jest przeznaczony do pracy przy parametrach:

• 6 A 250 V AC
• 10 A 125 V AC

Nie należy przekraczać tych wartości. Przy podłączaniu do instalacji elektrycznej zawsze odłącz zasilanie i upewnij się, że cały układ jest poprawnie zabezpieczony. W przypadku zastosowań sieciowych montaż powinien wykonywać użytkownik mający odpowiednią wiedzę techniczną. 🔌

Dane techniczne

Model	KCD1-203 / KCD1-4
Typ przełącznika	kołyskowy, bistabilny
Sposób przełączania	ON-OFF-ON
Rodzaj styku	DPST
Ilość PIN	6
Złącza	2.8 mm
Prąd i napięcie	6 A 250 V AC / 10 A 125 V AC
Kolor	czarny
Materiał	plastik
Waga	5 g

W praktyce – kiedy ten model będzie dobrym wyborem?

Wybierz ten przełącznik, jeśli potrzebujesz elementu, który:

• ma pozycję środkową OFF,
• pozwala przełączać dwie funkcje lub dwa kierunki,
• ma 6 pinów i klasyczne końcówki 2.8 mm,
• nadaje się do paneli, obudów i zastosowań warsztatowych.

To typowy, praktyczny przełącznik kołyskowy 220 V do wielu napraw i projektów, gdzie liczy się prostota, czytelne działanie i szybkie podłączenie. ⭐

FAQ – najczęstsze pytania

Nie. To model bistabilny, więc po przełączeniu zostaje w wybranej pozycji.

Tak, przełącznik ma wyprowadzenia pod konektory 2.8 mm. Możliwe jest też lutowanie.

Tak, ale trzeba porównać układ pracy ON-OFF-ON, liczbę pinów, typ wyprowadzeń oraz parametry elektryczne.

Tak, zgodnie z podanymi parametrami 6 A 250 V AC, ale montaż musi być wykonany prawidłowo i bezpiecznie. 🚨

Zawartość zestawu 📦

• 1 x przełącznik kołyskowy KCD1-203 ON/OFF/ON 6 PIN
