Description

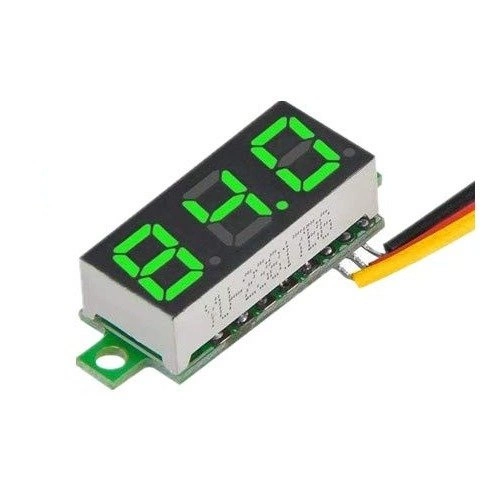

Miernik napięcia 0-100 V z wyświetlaczem LED 0,28″ – do panelu, zasilacza i projektów DIY

Mały panelowy woltomierz cyfrowy z zielonym wyświetlaczem LED do szybkiego podglądu napięcia w urządzeniach, instalacjach i projektach warsztatowych. Sprawdzi się tam, gdzie chcesz na bieżąco kontrolować zasilanie bez używania osobnego multimetru.

Dzięki kompaktowej obudowie i otworom montażowym po bokach można go wygodnie wbudować w obudowę zasilacza, skrzynkę sterującą, ładowarkę, rozdzielnię DIY albo stanowisko testowe.

Do czego możesz go użyć? 🔧

• zasilacze warsztatowe i DIY – kontrola napięcia wyjściowego,
• instalacje 12 V i 24 V – szybki odczyt stanu zasilania,
• akumulatory i pakiety – orientacyjna kontrola napięcia,
• szafy sterownicze i pulpity – czytelny odczyt na panelu,
• projekty Arduino / elektronika użytkowa – jako prosty wskaźnik napięcia,
• motoryzacja i warsztat – podgląd napięcia w układach niskonapięciowych.

Jak działa ten woltomierz?

Moduł mierzy napięcie i pokazuje jego wartość na 3-cyfrowym wyświetlaczu LED 0,28″. Pomiar realizowany jest przez żółty przewód. Zakres pomiarowy wynosi do 100 V, a odświeżanie odbywa się co około 200 ms, więc wskazanie zmienia się szybko i jest wygodne podczas pracy.

To praktyczne rozwiązanie, gdy potrzebujesz stałego odczytu bez podłączania ręcznego miernika za każdym razem. 💡

Najważniejsze cechy

• Zakres pomiaru do 100 V
• Zasilanie modułu: 2,5 V do 30 V
• Zielony wyświetlacz LED 0,28″ – dobrze widoczny z bliska
• Szybkość pomiaru: 200 ms
• Kompaktowe wymiary – łatwy montaż w panelu lub obudowie
• Przewody podłączeniowe w zestawie
• Otwory montażowe po bokach – wygodniejsze osadzenie modułu

Kompatybilność i zakres pracy ⚙️

Ten panelowy miernik napięcia nadaje się do układów, w których:

• napięcie zasilania modułu mieści się w zakresie 2,5 V do 30 V,
• mierzona wartość napięcia nie przekracza 100 V,
• potrzebujesz prostego odczytu cyfrowego bez rozbudowanej konfiguracji.

Sprawdzi się między innymi przy napięciach 5 V, 12 V, 24 V oraz innych mieszczących się w dopuszczalnym zakresie pomiarowym. 🔋

Na co zwrócić uwagę przed zakupem? 🚨

• To jest woltomierz – służy do pomiaru napięcia, nie prądu.
• Zakres pomiaru kończy się na 100 V – nie należy go stosować powyżej tej wartości.
• Napięcie zasilania modułu musi mieścić się w zakresie 2,5 V do 30 V.
• Przewód żółty odpowiada za pomiar napięcia – przed montażem warto sprawdzić sposób podłączenia w swoim układzie.
• Moduł jest przeznaczony głównie do zabudowy w urządzeniu, a nie jako samodzielny miernik ręczny.

W praktyce – gdzie taki moduł sprawdza się najlepiej? 🛠️

Najczęściej wybierają go osoby budujące własne urządzenia: zasilacze, skrzynki z bezpiecznikami, testery, ładowarki i panele kontrolne. Przydaje się też wtedy, gdy chcesz szybko sprawdzić, czy zasilanie w danym punkcie układu jest prawidłowe.

Jeśli zależy Ci na stałym podglądzie napięcia w obudowie, ten typ woltomierza jest znacznie wygodniejszy niż każdorazowe sięganie po multimetr. ⭐

Parametry techniczne 📏

Typ	cyfrowy miernik napięcia / woltomierz panelowy
Wyświetlacz	LED 0,28″, zielony
Zakres pomiaru napięcia	do 100 V
Napięcie zasilania	2,5 V do 30 V
Przewód pomiarowy	żółty
Szybkość pomiaru	200 ms
Wymiary	30 x 11,7 x 9,2 mm
Temperatura pracy	-10 °C do +65 °C
Dopuszczalna wilgotność	10% do 80%

Montaż i użytkowanie

Moduł został zaprojektowany tak, aby można go było łatwo zamocować w panelu lub obudowie. Otwory po bokach ułatwiają stabilne osadzenie. Przed docelowym montażem warto wykonać próbne podłączenie na stole, żeby potwierdzić poprawność wskazań i sposób zasilania w danym projekcie. 🔌

Przy pracy w urządzeniach warsztatowych i instalacjach DIY zawsze zachowuj ostrożność oraz upewnij się, że napięcia mieszczą się w dopuszczalnym zakresie modułu.

FAQ – najczęstsze pytania ❓

Tak, może być używany w układach 12 V, o ile sposób podłączenia i zasilania modułu mieści się w zakresie producenta.

Tak, napięcie 24 V mieści się w zakresie pracy i pomiaru tego modelu.

Tak, moduł ma zielony wyświetlacz LED 0,28″, który dobrze sprawdza się przy odczycie z niewielkiej odległości.

Tak, to panelowy woltomierz do montażu w urządzeniu, obudowie lub projekcie DIY.

Zawartość zestawu 📦

• Miernik woltomierz 0-100 V – 0,28″ z przewodami – 1 szt.
