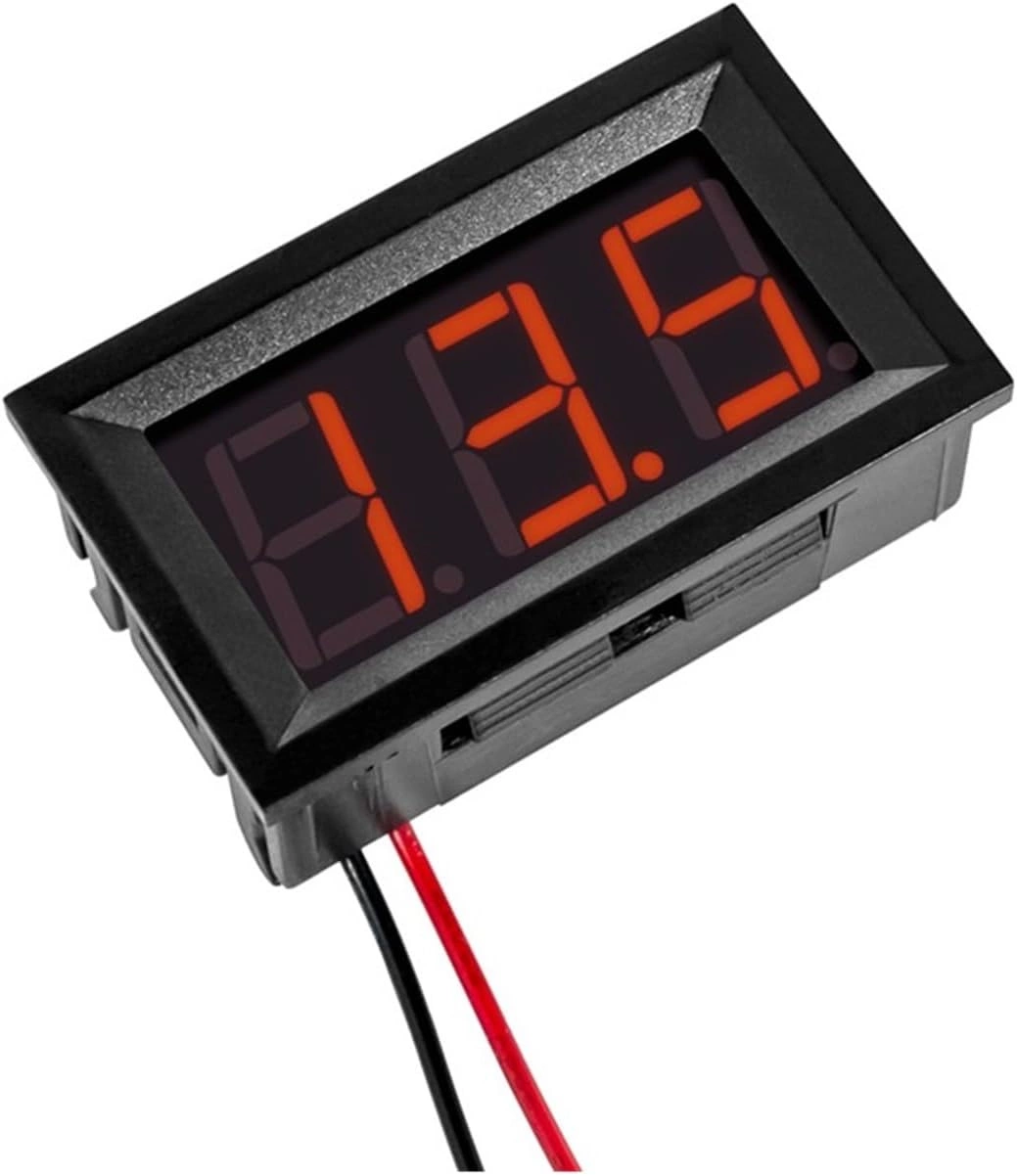

Miernik panelowy DC 0–100 V i 0–50 A – do zasilaczy, akumulatorów i projektów DIY

Jeśli budujesz zasilacz, skrzynkę zasilającą, stanowisko testowe albo chcesz na bieżąco kontrolować parametry instalacji DC, ten panelowy woltomierz z amperomierzem pozwala od razu zobaczyć napięcie i pobór prądu na jednym wyświetlaczu. To praktyczne rozwiązanie do warsztatu, elektroniki, automatyki i prostych zastosowań motoryzacyjnych 🔋

Na górze wyświetlane jest napięcie w kolorze czerwonym, a na dole prąd w kolorze niebieskim. Dzięki temu odczyt jest szybki i czytelny nawet przy krótkim spojrzeniu.

• pomiar napięcia 0–99,9 V DC
• pomiar prądu 0–50 A DC
• kompaktowa obudowa do montażu panelowego
• osobne kolory wyświetlania napięcia i prądu
• montaż zatrzaskowy w wyciętym otworze
• 🚨 do pomiaru prądu wymagany jest zewnętrzny bocznik – brak w zestawie

Gdzie sprawdzi się w praktyce?

To miernik do układów prądu stałego DC. Najczęściej stosuje się go tam, gdzie trzeba kontrolować obciążenie, stan zasilania lub pracę odbiornika.

• zasilacze warsztatowe i moduły zasilania DIY
• 🔋 monitorowanie akumulatorów i ładowania
• ⚙️ układy z silnikami DC, sterownikami i falownikami
• 🛠️ testery obciążenia, panele kontrolne, obudowy projektowe
• 🏠 instalacje niskonapięciowe w warsztacie, garażu i pracowni
• zabudowy samochodowe i mobilne systemy zasilania DC

Jeżeli zależy Ci na szybkim podglądzie: czy napięcie nie spada i ile prądu pobiera urządzenie, taki miernik jest znacznie wygodniejszy niż okresowe sprawdzanie multimetrem.

Jak działa ten miernik?

Urządzenie pokazuje jednocześnie dwie wartości:

• napięcie DC mierzone przewodem pomiarowym,
• prąd DC mierzony przez zewnętrzny bocznik.

To ważne: sam moduł nie mierzy 50 A bezpośrednio na swoich cienkich przewodach. Pomiar prądu odbywa się przez dedykowany bocznik prądowy, który montuje się w obwodzie. Dzięki temu można bezpiecznie mierzyć większe prądy niż w typowych małych miernikach panelowych.

Brak bocznika w zestawie. Do poprawnej pracy funkcji amperomierza trzeba dokupić odpowiedni model:

Bocznik prądowy 50 A – 75 mV – do woltomierza i amperomierza

Podłączenie – co oznaczają przewody?

Podstawowe podłączenie jest proste, ale warto zrobić je zgodnie z opisem, żeby uniknąć uszkodzenia lub błędnych wskazań 🔌

• czerwony cienki – zasilanie miernika, maksymalnie 30 V
• czarny cienki – masa zasilania GND
• żółty cienki – pomiar napięcia

Jeśli zasilasz miernik napięciem do 30 V, przewód pomiaru napięcia można złączyć z przewodem zasilającym.

🚨 Jeśli mierzony obwód ma powyżej 30 V, przewód żółty trzeba odseparować od zasilania miernika i podłączyć wyłącznie do mierzonego odbiornika. To kluczowe ograniczenie tego modelu.

Na co zwrócić uwagę przed zakupem?

• ❗ To miernik do DC, nie do napięcia przemiennego AC.
• ❗ Bocznik nie jest dołączony – bez niego nie będzie poprawnego pomiaru prądu.
• ❗ Napięcie zasilania samego miernika wynosi DC 4,5–30 V.
• ❗ Przy pomiarze napięcia powyżej 30 V trzeba zastosować osobne zasilanie miernika.
• ❗ Przed montażem sprawdź wymiary otworu w panelu.

To szczególnie ważne w projektach DIY, gdzie łatwo pomylić napięcie mierzone z napięciem zasilającym moduł.

Montaż w obudowie i panelu

Miernik jest przeznaczony do montażu panelowego. Wystarczy przygotować odpowiedni otwór, wsunąć moduł i zatrzasnąć go w panelu. Taki sposób mocowania dobrze sprawdza się w obudowach zasilaczy, szafkach sterowniczych, skrzynkach projektowych i panelach czołowych 💡

• wymiary modułu: 48 x 29 x 26 mm
• wymiar otworu montażowego: 46 x 26,5 mm

Specyfikacja techniczna

Typ urządzenia	cyfrowy miernik panelowy: woltomierz + amperomierz
Pomiar napięcia	0–99,9 V DC
Pomiar prądu	0–50 A DC przez zewnętrzny bocznik
Zasilanie miernika	DC 4,5–30 V
Wyświetlacz	LED 0,28″
Kolor cyfr	czerwony / niebieski
Częstotliwość odświeżania	500 ms / 1 pomiar
Dokładność	1%
Temperatura pracy	-10°C do 65°C
Wymiary	48 x 29 x 26 mm
Otwór montażowy	46 x 26,5 mm

W praktyce – dla kogo ten model będzie dobrym wyborem?

Ten wariant ma sens wtedy, gdy potrzebujesz stałego podglądu napięcia i prądu bez zajmowania miejsca dużym miernikiem tablicowym. Dobrze sprawdza się w:

• małych i średnich projektach elektronicznych,
• zasilaniu urządzeń 12 V, 24 V i podobnych systemów DC,
• kontroli obciążenia przetwornic i sterowników,
• panelach testowych i prototypach.

Kolorowy podział wskazań ułatwia szybkie wychwycenie zmian: czerwony od razu pokazuje napięcie, a niebieski – aktualny pobór prądu.

FAQ – najczęstsze pytania

Nie. Bocznik trzeba dokupić osobno. Bez niego funkcja amperomierza nie będzie działać poprawnie.

Nie. To model do prądu stałego DC.

Tak, ale tylko gdy napięcie zasilania mieści się w zakresie 4,5–30 V DC. Przy wyższym napięciu pomiarowym trzeba zastosować osobne zasilanie miernika.

Tak. To typowy miernik panelowy do osadzenia w przygotowanym otworze montażowym.

Zawartość zestawu

• miernik woltomierz i amperomierz 0–100 V / 50 A / 0,28″ Red/Blue w obudowie – 1 szt.

🚨 Brak bocznika w zestawie.
