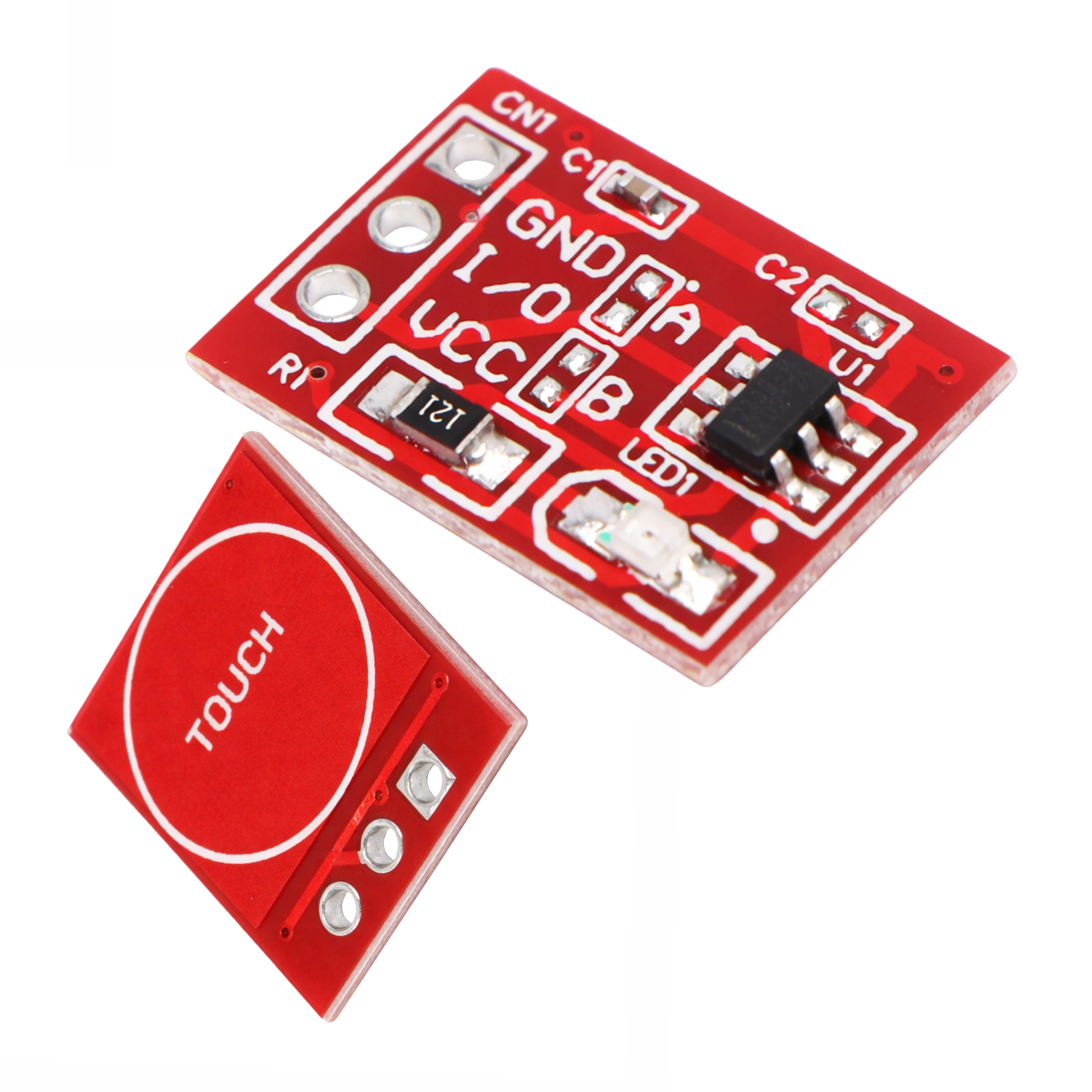

Czujnik dotykowy TTP223 – mały moduł, który zastępuje zwykły przycisk 🔧

Ten moduł z układem TTP223 działa jak pojemnościowy przycisk dotykowy. Zamiast mechanicznego kliknięcia wystarczy dotknąć pola TOUCH, a na wyjściu pojawia się sygnał sterujący.

To praktyczne rozwiązanie do projektów Arduino, elektroniki DIY, prostych paneli sterowania, włączników, klawiatur dotykowych i układów reagujących na kontakt palca.

Po dotknięciu moduł wysyła sygnał na pin SIG

Wbudowana dioda LED pokazuje wykrycie dotyku

Niewielki rozmiar ułatwia montaż w małych obudowach

Do czego sprawdzi się w praktyce? 💡

Czujnik TTP223 jest dobrym wyborem wszędzie tam, gdzie chcesz zrezygnować z klasycznego mikrostyku albo przycisku mechanicznego.

• sterowanie oświetleniem LED,
• włączniki w obudowach DIY,
• panele dotykowe do Arduino i ESP,
• proste klawiatury pojemnościowe,
• projekty edukacyjne i testowe,
• układy reagujące na dotknięcie palcem,
• interfejsy użytkownika w urządzeniach warsztatowych i hobbystycznych.

Jeśli budujesz urządzenie, które ma wyglądać nowocześniej niż panel z wystającym przyciskiem, taki sensor jest wygodnym i prostym rozwiązaniem.

Jak działa ten moduł? ⚙️

Na płytce znajduje się pole czujnika pojemnościowego. Gdy zbliżysz lub przyłożysz palec do pola TOUCH, układ wykrywa zmianę pojemności i przełącza stan wyjścia.

W standardowej konfiguracji:

• bez dotyku na wyjściu SIG jest stan niski,
• po dotknięciu pojawia się stan wysoki,
• jednocześnie zapala się dioda LED na płytce.

Czas reakcji wynosi około 60 ms, więc moduł nadaje się do zwykłej obsługi ręcznej i prostych funkcji sterujących.

Kompatybilność – z czym można go użyć? 🔌

Moduł pracuje z napięciem 2 V – 5,5 V DC, dzięki czemu łatwo podłączysz go do popularnych platform i układów logicznych.

• Arduino – np. Uno, Nano, Mega, Pro Mini,
• mikrokontrolery AVR,
• PIC,
• układy cyfrowe z wejściem sygnałowym,
• projekty zasilane z 3,3 V lub 5 V.

To dobry wybór, gdy potrzebujesz prostego wejścia dotykowego bez skomplikowanej kalibracji.

Podłączenie krok po kroku 🛠️

Na płytce znajdują się podstawowe wyprowadzenia do zasilania i sygnału. Typowe podłączenie wygląda następująco:

• VCC → zasilanie 2 V – 5,5 V DC,
• GND → masa,
• SIG / I-O → wejście cyfrowe mikrokontrolera lub sterowanego układu.

Po podaniu zasilania moduł jest gotowy do pracy. Nie wymaga wciskania, wystarczy dotknąć powierzchni czujnika.

Najważniejsze zalety

• brak mechanicznego przycisku do zużycia,
• małe zużycie energii,
• szybka reakcja,
• czytelna sygnalizacja LED,
• prosty montaż i łatwe użycie w projektach DIY,
• mały rozmiar płytki 14 mm x 11 mm.

Ustawienia wyzwalania – co oznaczają pola A i B? ⚙️

Moduł umożliwia zmianę sposobu działania przez konfigurację pól A i B. Dzięki temu można dopasować czujnik do różnych zastosowań, np. jako chwilowy przycisk lub przełącznik z pamięcią stanu.

• AB = 00 – wyjście wysokiego poziomu TTL bez blokady,
• AB = 01 – samoblokujący wysoki poziom TTL,
• AB = 10 – wyjście niskiego poziomu TTL bez blokady,
• AB = 11 – samoblokujący niski poziom TTL.

To przydatne, jeśli chcesz używać modułu nie tylko jako chwilowego sensora dotykowego, ale także jako prostego przełącznika dotykowego.

Na co zwrócić uwagę przed zakupem? 🚨

• To pojedynczy czujnik dotykowy – obsługuje jedno pole dotykowe.
• Nie jest to gotowy panel użytkowy z obudową, tylko moduł elektroniczny do montażu.
• Czułość zależy od pojemności C1 – zgodnie z dokumentacją niższa wartość oznacza większą czułość modułu.
• W praktyce działanie czujnika może zależeć od sposobu montażu, materiału frontu i zakłóceń w otoczeniu.
• Do pracy potrzebne jest poprawne zasilanie oraz prawidłowe podłączenie pinów.

Jeżeli szukasz gotowego przycisku do zabudowy panelowej, ten produkt może wymagać dodatkowej obudowy lub własnej płytki montażowej.

Specyfikacja techniczna 📏

Typ	czujnik dotykowy / moduł przycisku pojemnościowego
Układ	TTP223
Zasilanie	2 V – 5,5 V DC
Czas reakcji	około 60 ms
Wyjście	sygnał cyfrowy, standardowo stan wysoki po dotknięciu
Sygnalizacja	wbudowana dioda LED
Wymiary płytki	14 mm x 11 mm

W praktyce – gdzie ten moduł sprawdza się najlepiej? 🏠

• jako dotykowy włącznik lampki LED,
• w panelach sterujących drukarek, obudów i projektów makerskich,
• w prostych urządzeniach edukacyjnych,
• jako wejście do automatyki domowej DIY,
• w projektach, gdzie klasyczny przycisk mechaniczny jest niewygodny lub mało estetyczny.

FAQ – najczęstsze pytania ❓

Tak, jest przeznaczony do prostego współdziałania z Arduino oraz innymi mikrokontrolerami pracującymi w zakresie zasilania 2 V – 5,5 V DC.

Tak, w standardowej konfiguracji bez dotyku jest stan niski, a po dotknięciu moduł podaje stan wysoki na wyjście.

Tak, moduł obsługuje różne tryby wyzwalania zależne od ustawień pól A i B, w tym tryby z pamięcią stanu.

Nie. To moduł elektroniczny do samodzielnego montażu w projekcie.

Tak, płytka ma tylko 14 mm x 11 mm, więc łatwo zmieścić ją w kompaktowej konstrukcji.

Zawartość zestawu 📦

• Czujnik dotykowy pojedynczy TTP223 – 1 szt.
