Description

Zestaw startowy UNO R3 XXL-2 – co to za komplet i dla kogo?

To rozbudowany Starter Kit kompatybilny z Arduino, który pozwala od razu zacząć naukę elektroniki, programowania i budowy prostych układów bez lutowania. W pudełku znajduje się 159 elementów, w tym płytka UNO R3, płytka stykowa, przewody, rezystory, wyświetlacze, czujniki, moduły i elementy wykonawcze.

W praktyce to dobry wybór, jeśli chcesz:

• wejść w świat Arduino od zera,
• uczyć się na gotowych modułach i prostych połączeniach,
• budować projekty domowe, szkolne i hobbystyczne,
• mieć dużo elementów pod ręką w jednym pudełku, bez kompletowania osobno.

Zestaw jest oparty o klon UNO R3 zgodny z Arduino Uno Rev3, więc można korzystać z popularnego środowiska Arduino IDE i szeroko dostępnych bibliotek oraz poradników.

Dlaczego ten zestaw sprawdza się na start?

• Masz bazę do wielu ćwiczeń – diody LED, przyciski, buzzery, wyświetlacze, czujniki, pilot IR, joystick, RFID, RTC, serwo i silnik krokowy.
• Pracujesz bez lutowania – układy budujesz na płytce stykowej.
• Możesz uczyć się etapami – od migania LED, przez odczyt temperatury i wilgotności, po sterowanie silnikiem i obsługę wyświetlacza LCD.
• Elementy są uporządkowane – plastikowe pudełko z przegrodami ułatwia przechowywanie i szybkie znalezienie części.
• Kompatybilność z popularnymi tutorialami – to ważne przy nauce, bo łatwiej znaleźć schematy, kody i gotowe przykłady.

Co można zbudować w praktyce? 💡

Ten zestaw nie jest tylko „do nauki teorii”. Z zawartych elementów zrobisz wiele prostych projektów testowych i użytkowych:

• 🌡️ prosty termometr na LM35 lub DHT11,
• ⏰ zegar lub datownik na module czasu rzeczywistego i LCD 2 x 16,
• 🔐 prosty czytnik dostępu RFID z kartą i brelokiem,
• 🎮 sterowanie serwem lub menu za pomocą joysticka,
• 📟 licznik lub stoper na wyświetlaczu 7-segmentowym,
• 🔊 alarm dźwiękowy z buzzerem i czujnikiem przechyłu,
• układ wykrywania ognia lub poziomu wody,
• 📡 sterowanie funkcjami za pomocą pilota IR,
• ⚙️ naukę sterowania silnikiem krokowym 28BYJ przez sterownik.

To zestaw szczególnie praktyczny dla uczniów, studentów, nauczycieli, hobbystów i osób, które chcą wejść w DIY elektroniki bez kupowania każdego modułu osobno.

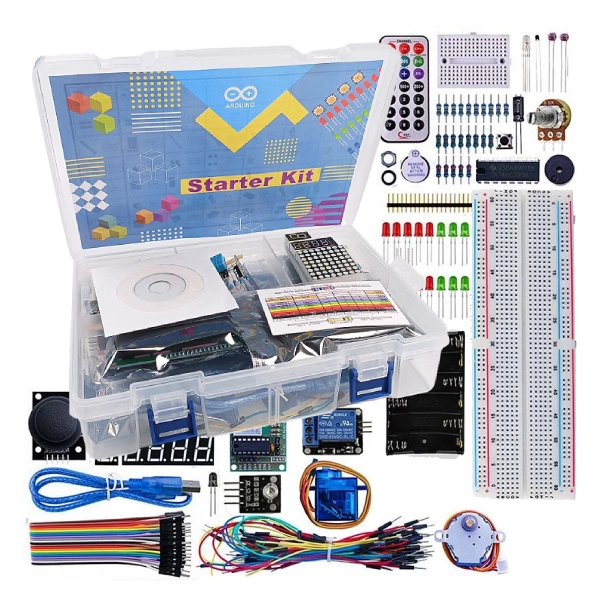

Najważniejsze elementy w zestawie 📦

W komplecie znajdziesz m.in.:

• UNO R3 – 1 szt.
• płytkę stykową 830 pól – 1 szt.
• przewód USB – 1 szt.
• zworki połączeniowe M-M – 60 szt.
• przewody żeńsko-męskie – 10 szt.
• LCD 2 x 16 z konwerterem I2C – 1 szt.
• wyświetlacz 4-cyfrowy 7-segmentowy – 1 szt.
• wyświetlacz 1-cyfrowy 7-segmentowy – 1 szt.
• LED czerwone, zielone i niebieskie – łącznie 30 szt.
• diodę RGB – 1 szt.
• przyciski tact switch – 5 szt.
• rezystory – m.in. 10 kΩ, 1 kΩ, 220 Ω, 330 Ω
• potencjometr 10 kΩ – 1 szt.
• fotorezystory – 3 szt.
• DHT11 – 1 szt.
• LM35 – 1 szt.
• moduł joysticka – 1 szt.
• moduł dźwięku – 1 szt.
• buzzer aktywny i pasywny – po 1 szt.
• pilot IR i odbiornik IR – po 1 szt.
• moduł RFID z kartą i brelokiem – 1 szt.
• moduł czasu rzeczywistego – 1 szt.
• przekaźnik 1-kanałowy – 1 szt.
• serwomechanizm SG90 9 g – 1 szt.
• silnik krokowy 28BYJ + sterownik – po 1 szt.
• czujnik ognia – 1 szt.
• czujnik poziomu wody – 1 szt.
• czujniki przechyłu SW-520D – 2 szt.
• 74HC595 – 1 szt.
• goldpin 1 x 40 – 1 szt.
• przewód DC do baterii 9 V – 1 szt.

Kompatybilność i środowisko pracy 🔌

Zestaw opiera się na płytce zgodnej z Arduino Uno R3. To oznacza, że do programowania używasz standardowego Arduino IDE, wybierając płytkę Arduino Uno.

Obsługiwane są popularne interfejsy:

• UART,
• SPI,
• I2C.

Dzięki temu bez problemu wykorzystasz dołączone moduły, takie jak LCD z I2C, RTC czy RFID, a także wiele zewnętrznych rozszerzeń i bibliotek dostępnych online.

Na płytce zastosowano USB na CH340, więc przy pierwszym podłączeniu do komputera może być potrzebna instalacja sterownika.

Parametry płytki UNO R3 ⚙️

Mikrokontroler	ATmega328
Napięcie pracy	5 V
Zalecane napięcie zasilania	7 V do 12 V
Częstotliwość zegara	16 MHz
Pamięć Flash	32 kB
Pamięć SRAM	2 kB
Pamięć EEPROM	1 kB
Wejścia/wyjścia cyfrowe	14, w tym 6 PWM
Wejścia analogowe	6
Interfejsy	UART, SPI, I2C
Wymiary płytki	75 x 54 x 15 mm
Złącze USB	tak

Jak zacząć pracę z zestawem? 🛠️

Pierwsze uruchomienie jest proste:

• podłącz płytkę UNO R3 do komputera przewodem USB,
• zainstaluj Arduino IDE,
• jeśli komputer nie wykryje portu poprawnie, doinstaluj sterownik CH340,
• wybierz w programie płytkę Arduino Uno,
• zbuduj pierwszy układ na płytce stykowej,
• wgraj prosty program, np. miganie diodą LED.

Potem możesz przechodzić dalej: przyciski, odczyt czujników, wyświetlacze, pilot IR, serwo, silnik krokowy i komunikacja z modułami.

Na co zwrócić uwagę przed zakupem? ❓

• To zestaw kompatybilny z Arduino, a nie oryginalna płytka Arduino.
• Płytka korzysta z CH340 – czasem wymaga ręcznego doinstalowania sterownika.
• Zestaw służy głównie do nauki i prototypowania – układy buduje się na płytce stykowej, bez obudów i bez zabezpieczeń typowych dla gotowych urządzeń.
• Przekaźnik i elementy wykonawcze wymagają ostrożności – szczególnie jeśli planujesz sterować urządzeniami zewnętrznymi.
• Nie wszystkie moduły będą używane jednocześnie – zestaw daje szeroki wybór ćwiczeń, ale część projektów wymaga poznania bibliotek i podstaw elektroniki.

Wskazówki praktyczne dla początkujących 🔧

• Zacznij od najprostszych układów: LED + rezystor + przycisk.
• Sprawdzaj napięcia i polaryzację przed podłączeniem modułów.
• Przy silniku krokowym i serwie zwracaj uwagę na poprawne zasilanie i połączenia sygnałowe.
• Korzystaj z bibliotek do LCD I2C, RFID, DHT11 i RTC – przyspiesza to start.
• Podpisuj przewody lub rób zdjęcia połączeń, jeśli uczysz się etapami.

Typowy błąd początkujących to podłączenie LED bez rezystora albo pomylenie linii zasilania na płytce stykowej. Warto sprawdzać schemat krok po kroku.

Bezpieczeństwo i ograniczenia 🚨

Zestaw jest przeznaczony do budowy prostych układów niskonapięciowych. To ważne szczególnie przy pierwszych projektach.

• Nie przekraczaj parametrów pinów mikrokontrolera.
• Nie podłączaj elementów „na wyczucie” bez sprawdzenia opisu pinów.
• Przekaźnik stosuj ostrożnie – jeśli nie masz doświadczenia z napięciem sieciowym, ogranicz się do bezpiecznych obwodów testowych.
• Silniki i serwa mogą wymagać większego prądu niż pojedynczy pin mikrokontrolera – zawsze sprawdzaj sposób sterowania.

Przydatne linki

• Sterownik do układu USB – CH341 / CH340
• Oprogramowanie Arduino
• Pliki programu Eagle
• Arduino Software – wersja angielska
• Dokumentacja języka Arduino
• Opis płyty Arduino Uno
• Arduino Project Hub
• How To Mechatronics – projekty Arduino
• Circuit Digest – Arduino projects
• Hackster – projekty Arduino
• Instructables – projekty Arduino

FAQ – pytania, które pojawiają się przed zakupem

Tak. To jeden z tych kompletów, które pozwalają zacząć od bardzo prostych ćwiczeń i stopniowo przechodzić do bardziej rozbudowanych projektów.

Nie. Podstawowe układy zbudujesz na płytce stykowej przy użyciu przewodów połączeniowych.

Tak. Płytka jest zgodna z Arduino Uno R3, więc korzystasz ze standardowego środowiska Arduino IDE.

Tak. W komplecie są m.in. LCD 2 x 16 z I2C, wyświetlacze 7-segmentowe, DHT11, LM35, czujnik ognia, poziomu wody, przechyłu i fotorezystory.

Tak. W zestawie jest serwomechanizm SG90, silnik krokowy 28BYJ i sterownik do silnika krokowego.

Podsumowanie – kiedy warto wybrać ten zestaw?

Jeśli szukasz rozszerzonego zestawu startowego kompatybilnego z Arduino, który pozwala uczyć się od podstaw i jednocześnie daje sporo możliwości rozbudowy, ten komplet ma sens. Dostajesz nie tylko samą płytkę UNO R3, ale też cały pakiet modułów, czujników i elementów do budowy pierwszych działających projektów.

To dobry wybór, gdy chcesz kupić jeden większy zestaw Arduino na start zamiast kompletować części osobno.
