Złącze GX12 5-PIN – do przewodów sygnałowych, sterujących i pomiarowych 🔌

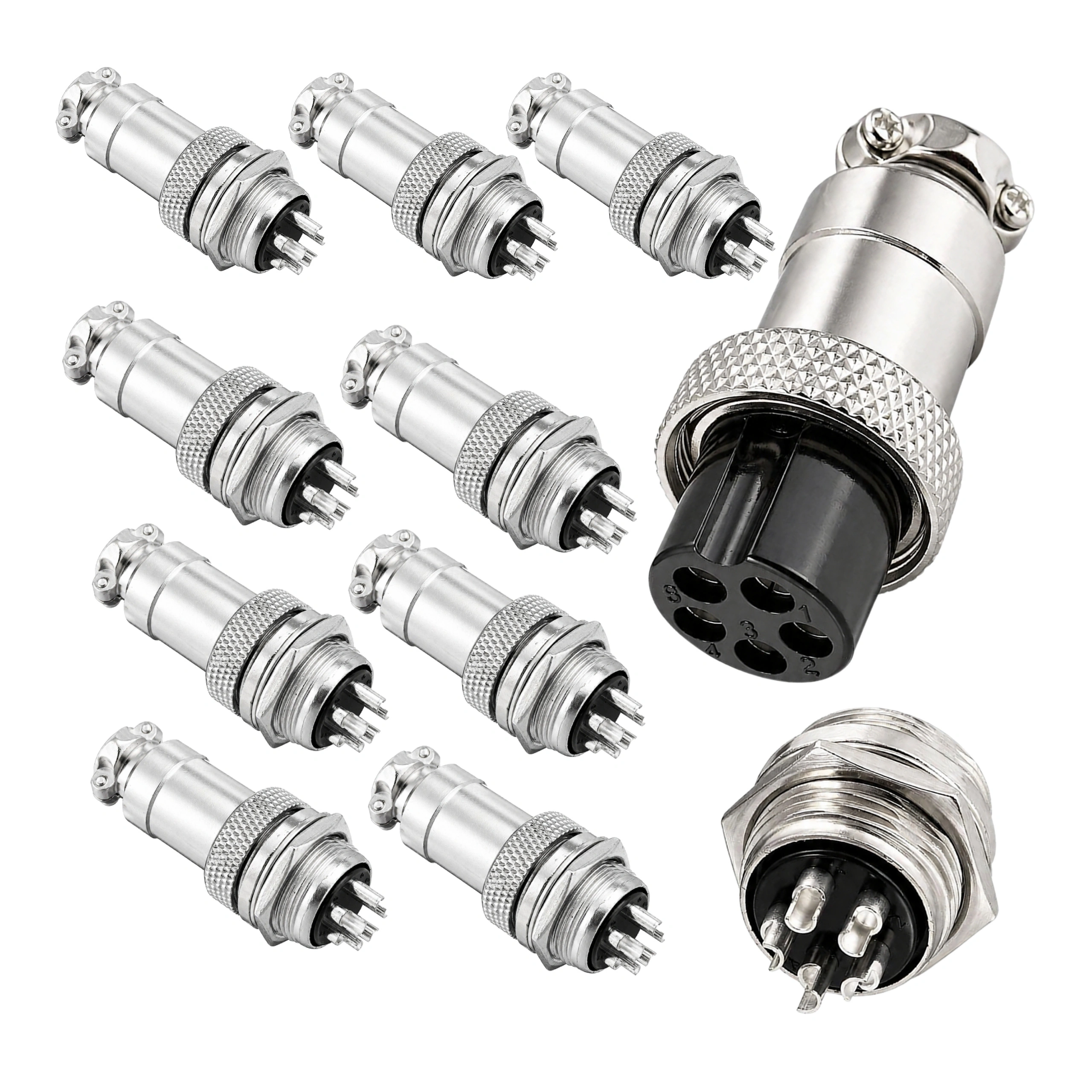

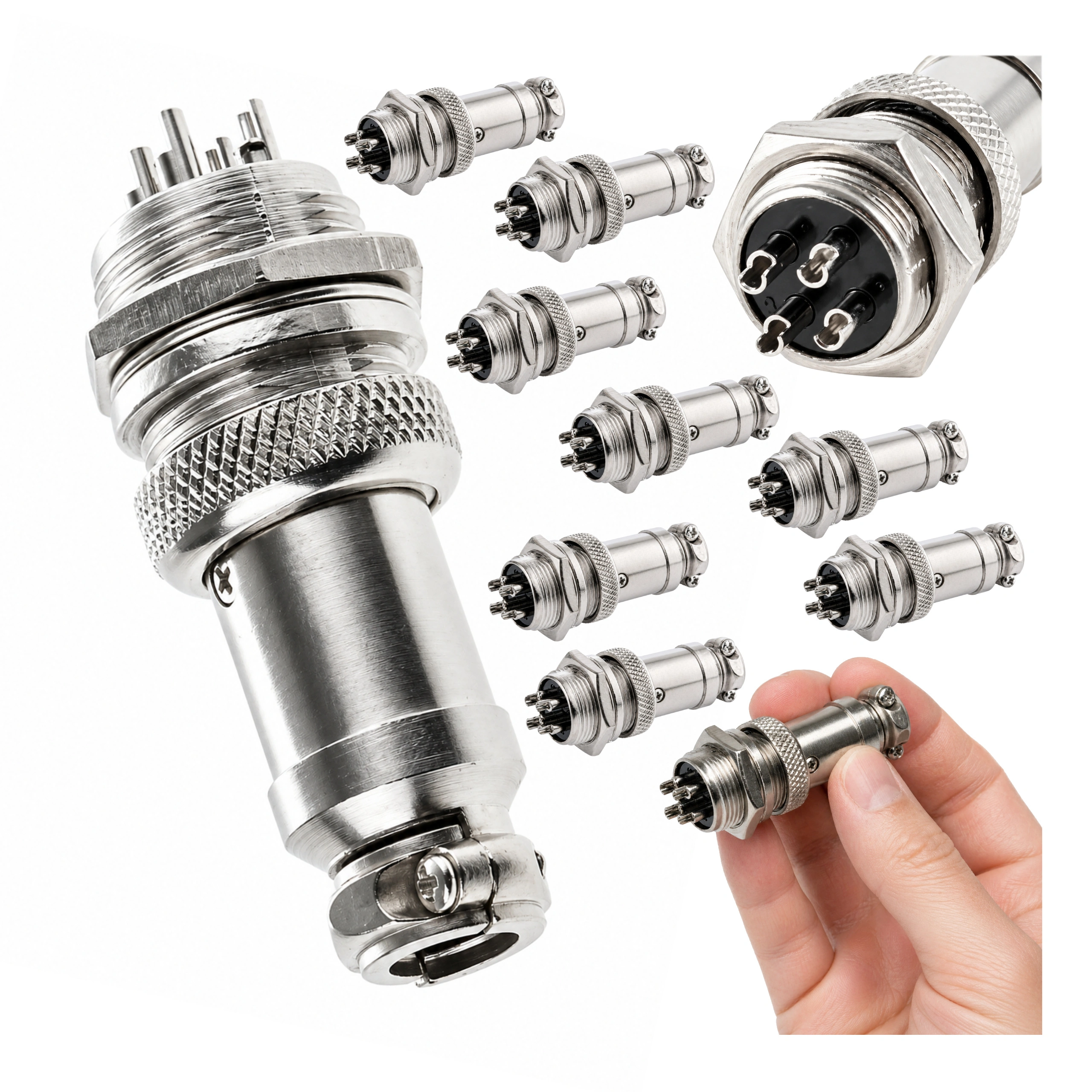

To komplet składający się z wtyku i gniazda GX12 5-PIN z zakręcanym połączeniem. Tego typu złącza są często wybierane tam, gdzie liczy się szybkie rozłączanie przewodu, pewne trzymanie po skręceniu oraz kompaktowy rozmiar.

Sprawdzi się przy budowie lub naprawie przewodów do systemów pomiarowych, urządzeń kontrolnych, automatyki, elektroniki warsztatowej, audio i wideo. To praktyczny wybór, gdy chcesz wykonać własne połączenie o konkretnej długości zamiast szukać gotowego kabla.

Gdzie takie złącze sprawdza się w praktyce? ⚙️

• przewody do czujników i modułów pomiarowych,
• połączenia w urządzeniach sterujących i kontrolnych,
• własne przedłużacze techniczne,
• sprzęt warsztatowy i stanowiska testowe,
• elektronika DIY oraz naprawy istniejących wiązek,
• wybrane zastosowania audio / wideo, gdzie potrzebne jest 5 torów połączeniowych.

Dzięki układowi 5 PIN możesz prowadzić jednocześnie kilka linii sygnałowych lub połączyć zasilanie z liniami sterującymi – oczywiście tylko wtedy, gdy parametry urządzenia i projekt połączenia na to pozwalają.

Jak działa złącze GX12? 🛠️

Połączenie odbywa się przez dopasowanie pinów wtyku do gniazda, a następnie mechaniczne skręcenie złącza. Taki sposób montażu pomaga ograniczyć przypadkowe rozpięcie przewodu podczas pracy urządzenia.

To szczególnie przydatne w miejscach, gdzie kabel bywa poruszany, odpina się go serwisowo albo urządzenie pracuje na stole warsztatowym.

Najważniejsze cechy użytkowe ⭐

• Typ: GX12
• Liczba pinów: 5
• W zestawie: wtyk + gniazdo
• Obudowa metalowa: dobra trwałość przy codziennym użytkowaniu
• Średnica gwintu montażowego: 12 mm
• Kompaktowa forma: przydatna w mniejszych obudowach i panelach
• Możliwość wykonania własnego przewodu: bez ograniczania się do gotowych długości

Kompatybilność – jak sprawdzić przed zakupem? 📏

Przed wyborem upewnij się, że w Twoim urządzeniu potrzebne jest dokładnie złącze GX12 5-PIN. To ważne, bo podobne wizualnie wersje mogą różnić się:

• liczbą pinów,
• średnicą złącza,
• układem styków,
• sposobem montażu.

Ten model będzie odpowiedni, jeśli potrzebujesz:

• złącza z 5 pinami,
• złącza z gwintem montażowym 12 mm,
• kompletu wtyk + gniazdo,
• połączenia skręcanego, a nie wciskanego.

❗ Jeśli masz w urządzeniu GX12, ale z inną liczbą pinów, ten wariant nie będzie pasował.

Na co zwrócić uwagę przy montażu? 🔧

• oznacz przewody przed lutowaniem, aby nie pomylić pinów,
• przed zamknięciem obudowy sprawdź ciągłość połączeń miernikiem,
• dopasuj średnicę przewodu do możliwości przepustu i obudowy wtyku,
• nie przeciążaj mechanicznie kabla przy wyjściu ze złącza,
• jeśli złącze pracuje w urządzeniu panelowym, sprawdź średnicę otworu montażowego.

Bezpieczeństwo i ograniczenia 🚨

Złącze ma określone parametry elektryczne, ale przy zastosowaniach technicznych zawsze trzeba brać pod uwagę cały układ: przewód, sposób lutowania, izolację, warunki pracy i urządzenie końcowe.

• Nie używaj złącza, jeśli nie masz pewności co do zgodności pinów i napięć.
• Prace montażowe wykonuj przy odłączonym zasilaniu.
• Do zastosowań krytycznych sprawdź wymagania projektu, normy i warunki środowiskowe.

Dane techniczne

Typ złącza	GX12
Liczba pinów	5
Napięcie znamionowe / prąd	5 A / 220 V
Napięcie graniczne	AC 250 V rms
Rezystancja izolacji	max. 500 Ohm
Rezystancja styku	10 Ohm
Średnica gwintu montażowego	12 mm
Całkowita długość	47 mm
Materiał	metal
Kolor	srebrny
Waga	15 g

Co znajduje się w zestawie? 📦

• 1 x złącze przemysłowe zakręcane GX12 5-PIN – wtyk z gniazdem

FAQ – najczęstsze pytania ❓

To komplet: wtyk i gniazdo.

Tak, ten typ jest często używany do wykonywania własnych przedłużaczy technicznych i przewodów połączeniowych.

Nie. Musi zgadzać się liczba pinów oraz typ złącza. Warianty 2-, 3-, 4- lub 6-pinowe nie są zamienne z wersją 5-pinową.

Tak, to popularny wybór w projektach DIY, automatyce, pomiarach i urządzeniach warsztatowych.

Jeśli szukasz kompaktowego złącza 5-pinowego do urządzeń technicznych, pomiarowych lub własnego kabla serwisowego, GX12 5-PIN będzie praktycznym i czytelnym w montażu wyborem.
