Złącze GX12 3-PIN – do szybkiego i pewnego połączenia przewodów 🔌

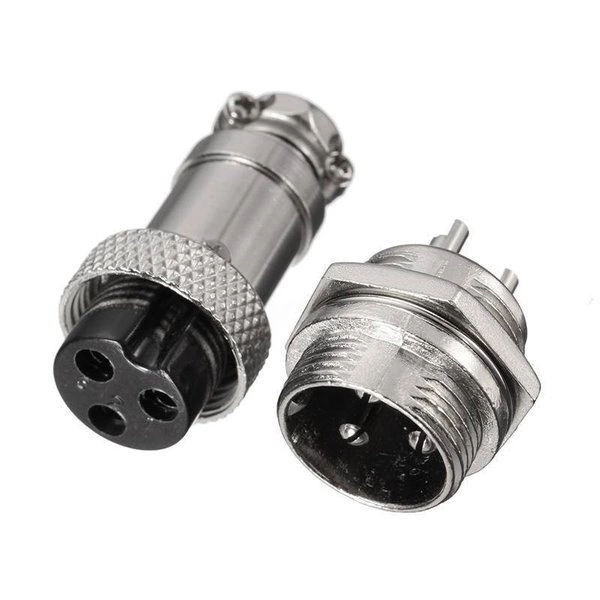

To zakręcane złącze przemysłowe GX12 3-PIN w komplecie wtyk + gniazdo sprawdza się tam, gdzie potrzebujesz rozłączalnego połączenia przewodów bez kombinowania z przypadkowymi kostkami czy lutowaniem „na stałe”.

Najczęściej wykorzystuje się je w układach pomiarowych i kontrolnych, urządzeniach technicznych, projektach DIY, a także w wybranych instalacjach audio / wideo. Gwintowane skręcanie poprawia stabilność połączenia i ogranicza ryzyko przypadkowego rozłączenia podczas pracy.

Gdzie takie złącze sprawdza się w praktyce? ⚙️

• systemy pomiarowe i sterujące – czujniki, moduły, przewody sygnałowe, małe urządzenia kontrolne,
• sprzęt techniczny i warsztatowy – połączenia serwisowe, panele, obudowy,
• DIY i elektronika użytkowa – własne przedłużacze, rozłączalne wiązki przewodów,
• audio / wideo – tam, gdzie potrzebne jest mechanicznie stabilne złącze 3-pinowe.

Jeśli budujesz urządzenie i chcesz móc je łatwo rozpiąć do serwisu albo transportu, takie złącze jest po prostu wygodniejsze niż połączenie stałe.

Co dostajesz i co to oznacza?

W zestawie znajduje się 1 komplet: wtyk i gniazdo GX12 3-PIN. To oznacza, że możesz od razu przygotować dwa współpracujące ze sobą końce połączenia.

• 3 piny – do sygnału, zasilania lub połączeń mieszanych, zależnie od projektu,
• średnica gwintu montażowego 12 mm – ważna przy dopasowaniu do panelu lub obudowy,
• metalowa obudowa – większa odporność mechaniczna niż w lekkich złączach plastikowych,
• połączenie zakręcane – lepsze trzymanie po złączeniu.

Jak dobrać, żeby uniknąć błędnego zakupu? 📏

Przed zakupem sprawdź 4 rzeczy:

• liczbę pinów – tutaj są 3 piny, więc złącze nie będzie pasować do wersji 2-pin, 4-pin czy 5-pin,
• standard GX12 – to ważniejsze niż sam wygląd,
• otwór montażowy – gniazdo wymaga średnicy gwintu montażowego 12 mm,
• parametry pracy układu – upewnij się, że mieszczą się w zakresie tego złącza.

❓ Jeśli szukasz części zamiennej do istniejącego urządzenia, porównaj nie tylko liczbę pinów, ale też układ mechaniczny złącza i sposób montażu w panelu.

Na co zwrócić uwagę przy montażu? 🛠️

Złącze jest przeznaczone do montażu w urządzeniu lub obudowie oraz do przygotowania przewodu zakończonego wtykiem. W praktyce warto pamiętać o kilku rzeczach:

• dobierz przewód o średnicy pasującej do konstrukcji wtyku,
• przed lutowaniem lub podłączeniem pinów zaplanuj numerację żył,
• nie zamieniaj kolejności połączeń między wtykiem i gniazdem,
• po zakończeniu montażu sprawdź ciągłość obwodu miernikiem,
• nie przeciążaj złącza ponad jego parametry znamionowe. 🚨

Przy pracy serwisowej to szczególnie wygodne rozwiązanie, bo przewód można rozłączyć bez rozbierania całej instalacji.

Kompatybilność i ograniczenia 🔧

To złącze będzie odpowiednie, jeśli potrzebujesz okrągłego złącza przemysłowego GX12 z 3 pinami. Nie będzie natomiast właściwym wyborem, gdy:

• potrzebujesz większej liczby torów niż 3,
• szukasz innego rozmiaru z serii GX,
• otwór w obudowie nie pasuje do montażu pod 12 mm,
• pracujesz w warunkach wymagających konkretnej klasy szczelności, której tutaj nie podano.

Dane techniczne

Typ	Złącze przemysłowe GX12
Wersja	3-PIN, wtyk z gniazdem
Prąd / napięcie znamionowe	5 A / 220 V
Napięcie graniczne	AC 250 V rms
Rezystancja izolacji	max. 500 Ohm
Rezystancja styku	10 Ohm
Średnica gwintu montażowego	12 mm
Całkowita długość	47 mm
Materiał	metal
Kolor	srebrny
Waga	15 g

Najczęstsze pytania ❓

Tak, w zestawie jest wtyk i gniazdo.

Tak, właśnie do takich zastosowań jest często używane – szczególnie w elektronice, automatyce i sprzęcie technicznym.

Nie. Musi zgadzać się standard GX12, liczba pinów oraz wymiary montażowe.

Tak, gniazdo jest przystosowane do montażu panelowego. Sprawdź tylko, czy otwór montażowy odpowiada średnicy 12 mm.

Zawartość zestawu 📦

• Złącze przemysłowe zakręcane GX12 3-PIN – wtyk z gniazdem – 1 szt.
