Description

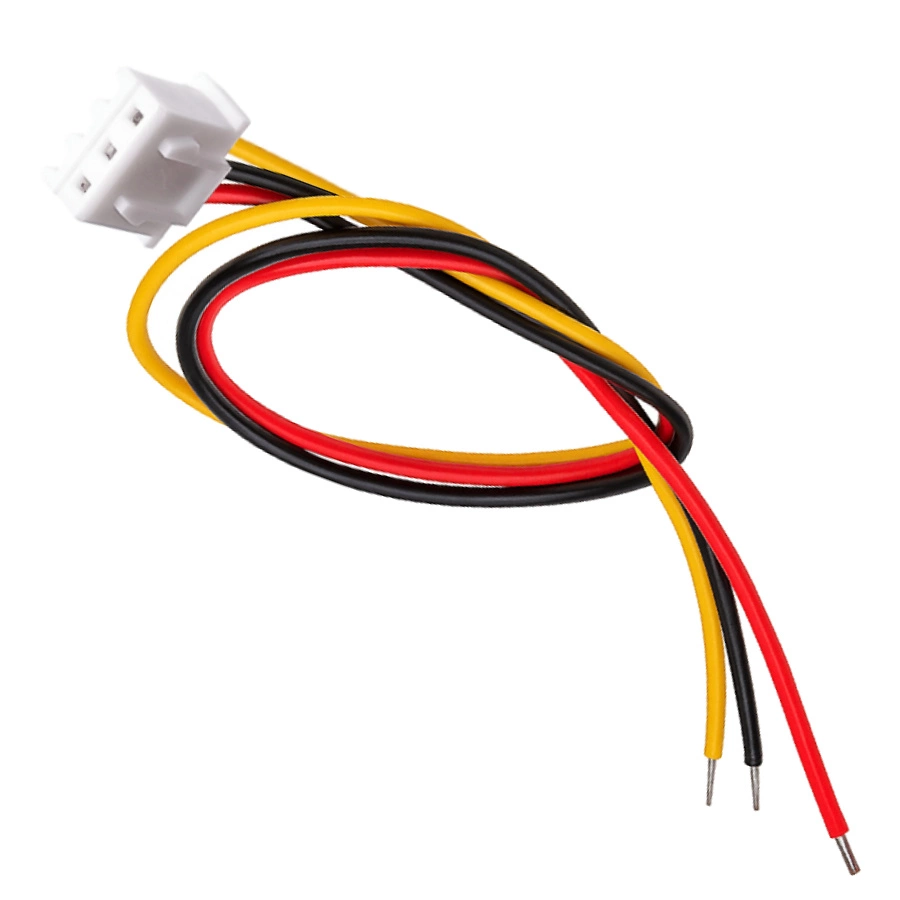

🔋 Złącze balancera JST-XH 2S 3 PIN z przewodem – do pakietów LiPo 7,4 V

To gniazdo balancera JST-XH 2S z 3 przewodami jest stosowane po stronie akumulatora. Przydaje się podczas budowy, naprawy lub wymiany przewodu balancera w pakietach 2S (7,4 V).

Jeśli odnawiasz pakiet, robisz własny akumulator do modelu RC albo wymieniasz uszkodzone złącze balansujące, ten wariant pozwala podłączyć pakiet do kompatybilnej ładowarki lub balancera.

Do czego służy to złącze?

Złącze balancera odpowiada za dostęp do poszczególnych cel pakietu podczas ładowania i kontroli napięcia. W praktyce oznacza to, że ładowarka lub balancer może sprawdzać napięcie każdej celi osobno, a nie tylko całego pakietu.

• wymiana uszkodzonego gniazda balancera w akumulatorze
• 🛠️ budowa własnego pakietu 2S
• 🔋 naprawa przewodu balansującego w modelach RC
• ⚙️ przygotowanie pakietu do współpracy z ładowarką balansującą

📏 Najważniejsze parametry

Typ złącza	JST-XH
Liczba pinów	3
Pakiet	2S
Napięcie pakietu	7,4 V
Raster	2,54 mm
Długość przewodu	około 9 cm
Rodzaj	gniazdo balancera od strony akumulatora

🔌 Kompatybilność

Produkt jest kompatybilny z pakietami i osprzętem pracującym w standardzie JST-XH 2S 3 PIN. Według danych pasuje do wybranych pakietów marek:

• 3E Model
• DualSky
• Align
• RC System

Może współpracować także z balancerami i ładowarkami marek:

• E-Sky
• IMAX
• POWER

❓Przed zakupem warto sprawdzić liczbę pinów, układ przewodów i raster 2,54 mm. Samo oznaczenie 2S nie zawsze wystarcza, jeśli producent zastosował inny standard wtyku.

🚨 Na co uważać przed zakupem?

• To wersja 2S – pasuje do pakietów 2-ogniwowych, nie do 3S, 4S i wyższych.
• Ma 3 piny – liczba pinów musi zgadzać się z Twoim akumulatorem i ładowarką.
• To gniazdo od strony akumulatora – nie mylić z przeciwną stroną złącza.
• Przewody są sztywne – to plus przy lutowaniu, ale warto uwzględnić to przy prowadzeniu przewodu w ciasnej obudowie.

🛠️ Jak używać?

Montaż sprowadza się do poprawnego podłączenia trzech przewodów do punktów pakietu 2S. Każdy przewód odpowiada innemu punktowi pomiarowemu między celami.

• sprawdź układ przewodów starego złącza przed demontażem,
• porównaj kolejność pinów z pinoutem pakietu,
• po montażu zmierz napięcia przed podłączeniem do ładowarki,
• nie dopuszczaj do zwarcia przewodów podczas lutowania.

To mały element, ale ma duże znaczenie przy bezpiecznym ładowaniu pakietów LiPo. Jeśli stare złącze jest naderwane, piny są luźne albo przewód balansujący został urwany, wymiana samego złącza często pozwala przywrócić pełną funkcjonalność akumulatora.

Krótki przewód około 9 cm dobrze sprawdza się tam, gdzie nie ma miejsca na nadmiar okablowania, np. w modelach RC, samolotach, helikopterach i innych kompaktowych konstrukcjach.

Zawartość zestawu

• 1 x złącze balancera JST-XH 2S z przewodem, gniazdo 3 PIN

❓FAQ

Tak, jest przeznaczone do pakietów 2S (7,4 V) i ma 3 piny, co odpowiada typowemu złączu balancera dla 2 ogniw.

Nie. Pakiet 3S wymaga złącza z większą liczbą pinów.

Tak, przewody można wykorzystać do montażu lub wymiany uszkodzonego złącza w akumulatorze.

Porównaj standard złącza, liczbę pinów oraz raster 2,54 mm. Jeśli Twoja ładowarka korzysta z JST-XH dla 2S, to powinien być właściwy typ.
