Description

Wyłącznik krańcowy WK2-02 z dźwignią 55 mm – do wykrywania położenia i końca ruchu

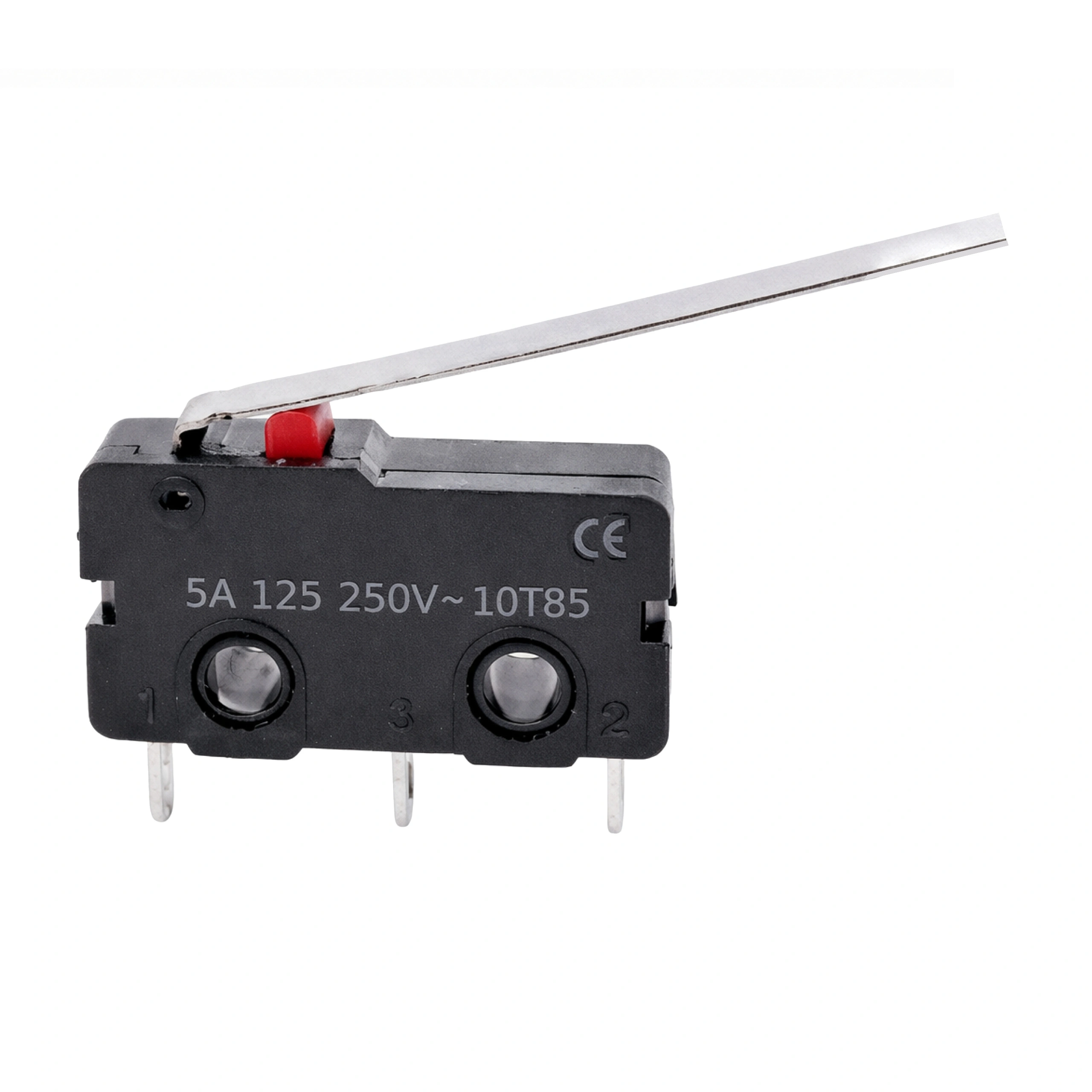

WK2-02 to kompaktowa krańcówka mechaniczna z metalową dźwignią o długości 55 mm. Taki element stosuje się tam, gdzie układ ma wykryć dojazd do końca zakresu, zmianę położenia lub kontakt poruszającej się części z przełącznikiem.

Sprawdzi się w automatyce, prostych mechanizmach, robotyce, urządzeniach warsztatowych i projektach DIY. Dzięki małej obudowie łatwo zmieścić go tam, gdzie nie ma miejsca na większy czujnik. 🔧

Gdzie taki wyłącznik sprawdza się w praktyce?

• jako wyłącznik krańcowy osi w prostych maszynach i mechanizmach przesuwu,
• do sygnalizacji końca ruchu klapy, prowadnicy, wózka lub ramienia,
• w projektach Arduino, Raspberry Pi i innych mikrokontrolerach jako czujnik stanu,
• w drukarkach 3D i urządzeniach hobbystycznych jako element detekcji położenia,
• w automatyce warsztatowej i domowej, gdzie potrzebny jest prosty styk uruchamiany naciskiem.

Jeśli szukasz małego przełącznika, który zadziała po dociśnięciu dźwigni przez ruchomy element, ten model będzie typowym i praktycznym wyborem. ⚙️

Jak działa wyłącznik krańcowy z dźwignią?

Ruchoma część urządzenia naciska metalową dźwignię. Po osiągnięciu odpowiedniego położenia przełącznik zmienia stan styków, dzięki czemu układ może:

• zatrzymać silnik,
• wysłać sygnał do sterownika,
• uruchomić alarm lub kontrolkę,
• potwierdzić pozycję startową albo końcową.

Dźwignia 55 mm ułatwia zadziałanie przełącznika nawet wtedy, gdy element naciskający nie trafia idealnie w sam przycisk. To przydaje się zwłaszcza w układach z lekkimi tolerancjami mechanicznymi. 💡

Najważniejsze cechy użytkowe

• Mała obudowa – łatwy montaż w kompaktowych projektach 📏
• Metalowa dźwignia 55 mm – wygodne wyzwalanie przez ruchomy element
• Obciążalność do 5 A – do zastosowań zgodnych ze specyfikacją 🔌
• Napięcie robocze 125–250 V AC – do układów pracujących w tym zakresie
• Trwałość mechaniczna do 30 000 cykli – do wielokrotnego przełączania
• Temperatura pracy od -25°C do +65°C – do typowych warunków warsztatowych i urządzeń zabudowanych

Kompatybilność i zastosowanie z elektroniką sterującą

Ten model można wykorzystać zarówno w prostych obwodach przełączających, jak i jako element wejściowy dla sterownika. Nadaje się do współpracy z:

• sterownikami PLC,
• modułami przekaźnikowymi,
• układami opartymi o Arduino,
• Raspberry Pi,
• kontrolerami maszyn DIY.

W przypadku projektów z mikrokontrolerem przełącznik może pełnić rolę czujnika krańcowego, ale sposób podłączenia musi być zgodny z napięciem wejść sterownika. Sam wyłącznik ma parametry przełączania opisane dla 125–250 V AC, 5 A, dlatego przed użyciem warto sprawdzić cały układ elektryczny. 🚨

Na co zwrócić uwagę przed zakupem?

• To wyłącznik mechaniczny – wymaga fizycznego naciśnięcia dźwigni.
• Nie ma obudowy hermetycznej – nie jest przeznaczony do pracy bez osłony na zewnątrz lub w wilgoci. 🌧️
• Zakres pracy elektrycznej: 125–250 V AC, maks. 5 A – nie należy przekraczać tych wartości.
• Mała obudowa oznacza wygodny montaż, ale trzeba dobrze zaplanować miejsce dojścia elementu naciskającego.

Jeśli urządzenie ma pracować w zapylonym lub mokrym środowisku, warto przewidzieć dodatkową osłonę mechaniczną. 🛠️

Montaż i praktyczne wskazówki

Przy montażu krańcówki dobrze jest zadbać o to, aby dźwignia była naciskana płynnie, a nie uderzana z dużą siłą. To zmniejsza ryzyko uszkodzenia i poprawia powtarzalność działania.

• ustaw przełącznik tak, aby ruchomy element naciskał dźwignię w przewidywalny sposób,
• zostaw niewielki zapas mechaniczny, aby nie przeciążać dźwigni,
• sprawdź połączenia elektryczne przed uruchomieniem układu,
• przy pracy z napięciem sieciowym zachowaj zasady bezpieczeństwa.

Typowy błąd to montaż w miejscu, gdzie element naciskający trafia zbyt agresywnie albo pod złym kątem. W praktyce lepiej, gdy dźwignia jest uruchamiana płynnie podczas dojazdu mechanizmu.

Specyfikacja techniczna

Model	WK2-02
Typ	wyłącznik krańcowy / krańcówka mechaniczna
Dźwignia	55 mm
Napięcie robocze	125–250 V AC
Maksymalny prąd	5 A
Żywotność mechaniczna	30 000 cykli
Temperatura pracy	od -25°C do +65°C
Wymiary obudowy	20,5 × 6,3 × 10 mm

FAQ – pytania, które najczęściej pojawiają się przed zakupem

Może być użyta jako wyłącznik krańcowy w projektach DIY i prostych układach osi, jeśli sposób montażu i podłączenia pasuje do Twojej konstrukcji.

Tak, jako czujnik stanu lub końca ruchu. Trzeba jednak poprawnie podłączyć styki do wejścia sterownika i dopasować układ do parametrów elektrycznych całej instalacji.

Nie bez dodatkowej ochrony. Wyłącznik nie ma zabezpieczenia przed wilgocią i warunkami atmosferycznymi.

Tak, to jedna z zalet tego typu konstrukcji. Dłuższa dźwignia ułatwia uruchomienie przełącznika przez poruszający się element.

Nie będzie dobrym wyborem tam, gdzie potrzebny jest czujnik bezdotykowy, szczelna obudowa albo praca w ciężkich warunkach bez dodatkowego zabezpieczenia.

Podsumowanie

Wyłącznik krańcowy WK2-02 z dźwignią 55 mm to prosty i użyteczny element do wykrywania położenia krańcowego w urządzeniach mechanicznych i elektronicznych. Jeśli potrzebujesz małej krańcówki do automatyki, robota, mechanizmu przesuwu albo projektu DIY, ten model pozwala zbudować czytelny i pewny punkt detekcji ruchu.
