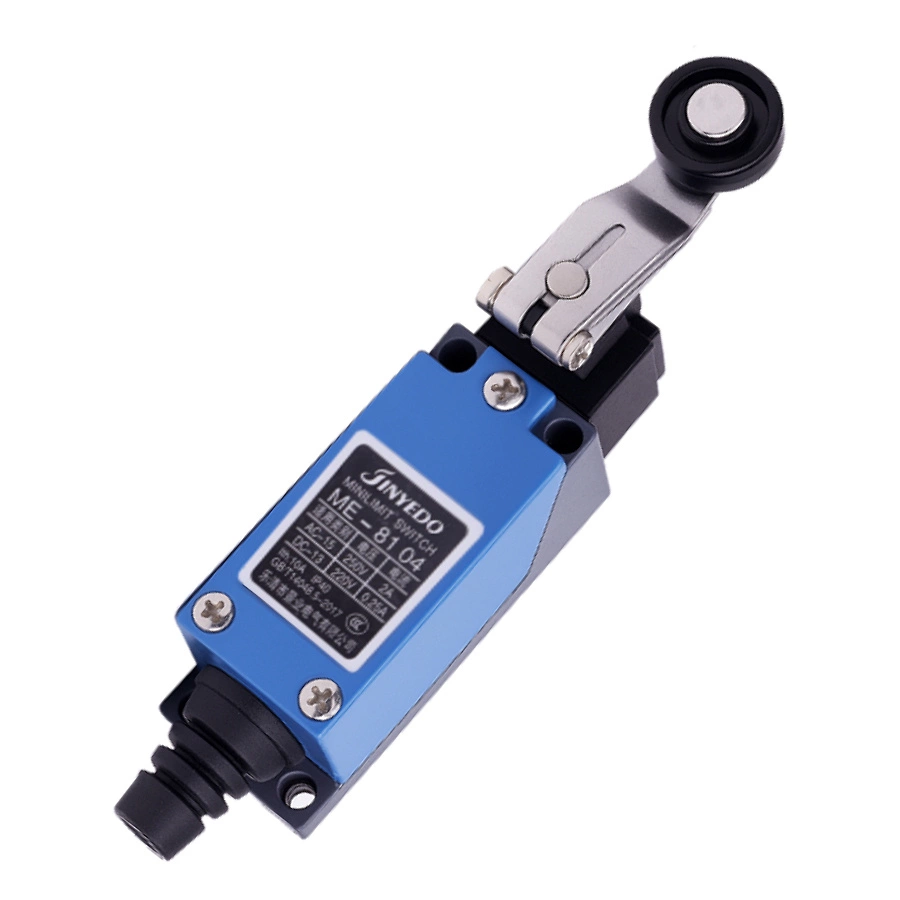

Wyłącznik krańcowy ME-8104 z dźwignią i rolką – do maszyn, sterowania i zabezpieczeń

ME-8104 to mechaniczny wyłącznik krańcowy 250 V AC / 2 A, który reaguje na nacisk dźwigni zakończonej rolką. Taki element stosuje się tam, gdzie trzeba wykryć położenie części ruchomej, zatrzymać napęd, podać sygnał do sterownika albo zabezpieczyć mechanizm przed dojazdem do końca zakresu.

W praktyce sprawdza się w obrabiarkach, prostych układach automatyki, maszynach transportowych, podnośnikach, urządzeniach kontrolnych oraz w projektach DIY, gdzie potrzebna jest klasyczna krańcówka z wyjściem 1NO + 1NC.

Gdzie ten wyłącznik sprawdzi się najlepiej?

• jako wyłącznik krańcowy osi, wózka lub przesuwu w maszynie,
• ⚙️ do sygnalizacji położenia ruchomego ramienia, pokrywy lub prowadnicy,
• 🛠️ w układach STOP / ograniczenia skrajnego położenia,
• 🏠 w projektach DIY i warsztatowych, gdzie potrzebny jest trwały styk mechaniczny,
• w urządzeniach transportowych i przemysłowych jako element kontroli ruchu.

Dźwignia z rolką jest szczególnie przydatna wtedy, gdy element naciskający nie uderza idealnie prosto, ale przesuwa się po ramieniu wyłącznika. Rolka zmniejsza tarcie i ułatwia współpracę z krzywkami, prowadnicami i ruchomymi ogranicznikami. 💡

Jak działa wyłącznik krańcowy ME-8104?

Po naciśnięciu ramienia z rolką wewnętrzny mechanizm przełącza styki. Do dyspozycji masz konfigurację 1NO + 1NC, czyli jeden styk normalnie otwarty i jeden normalnie zamknięty.

Dzięki temu możesz wykorzystać go na dwa sposoby:

• do podania sygnału po osiągnięciu pozycji,
• do przerwania obwodu po dojechaniu do końca zakresu.

To rozwiązanie często spotykane w sterowaniu maszyn, bo daje większą elastyczność przy podłączaniu sterownika, przekaźnika lub układu zabezpieczającego. 🔌

Najważniejsze cechy w praktyce

• Dźwignia zakończona rolką Ø18 – wygodna współpraca z elementami przesuwającymi się po wyłączniku.
• 4 otwory montażowe z gwintem M5 – łatwiejsze i stabilniejsze mocowanie.
• Obudowa IP64 – do pracy w warunkach warsztatowych i przemysłowych, z ochroną przed pyłem i bryzgami wody.
• Żywotność mechaniczna 1 000 000 cykli – przy częstym przełączaniu ma to duże znaczenie.
• Metalowo-plastikowa konstrukcja – sztywniejsza obudowa i typowa forma przemysłowej krańcówki.

Na co zwrócić uwagę przed zakupem?

To ważny produkt techniczny, więc przed montażem warto sprawdzić kilka rzeczy, żeby uniknąć nietrafionego zakupu. 🚨

• Napięcie i prąd styków: wyłącznik jest przeznaczony do pracy do 250 V i 2 A. Nie należy przekraczać tych wartości.
• Typ styków: tutaj masz 1NO + 1NC, więc trzeba dobrać odpowiedni sposób podłączenia do swojego układu.
• Sposób zadziałania: ten model wymaga mechanicznego nacisku na dźwignię z rolką.
• Warunki pracy: klasa IP64 oznacza ochronę przed pyłem i bryzgami, ale nie pełną wodoszczelność.
• Miejsce montażu: warto upewnić się, że w urządzeniu jest miejsce na korpus oraz zakres pracy dźwigni.

Montaż i użytkowanie

Montaż jest prosty, ale w układach sterowania liczy się dokładne ustawienie punktu przełączenia. 📏

• zamocuj korpus stabilnie, wykorzystując gwintowane otwory M5,
• ustaw wyłącznik tak, aby ruchomy element naciskał na rolkę płynnie, bez gwałtownego uderzania,
• zostaw niewielki zapas mechaniczny, aby nie przeciążać ramienia,
• po podłączeniu sprawdź działanie obu torów: NO i NC.

W praktyce lepiej, aby element wykonawczy najpierw dotykał rolki i płynnie ją przetaczał, zamiast uderzać w dźwignię punktowo. To zmniejsza zużycie mechaniczne i poprawia powtarzalność pracy. 🛠️

• zbyt mocne dociskanie dźwigni poza potrzebny zakres,
• podłączenie bez sprawdzenia, który styk jest NO, a który NC,
• stosowanie w obwodach o wyższym obciążeniu niż 2 A,
• montaż w miejscu narażonym na zalewanie wodą mimo klasy IP64.

Specyfikacja techniczna

Model	ME-8104
Typ	wyłącznik krańcowy z dźwignią i rolką
Prąd styków	2 A
Napięcie	250 V AC
Konfiguracja styków	1NO + 1NC
Żywotność mechaniczna	1 000 000 cykli
Temperatura pracy	od -25°C do 70°C
Klasa szczelności	IP64
Materiał	metal, plastik
Kolor	czarno-niebieski
Rolka	Ø18

Kompatybilność i zastosowanie w układach

ME-8104 można stosować w wielu klasycznych układach sterowania, o ile parametry obciążenia mieszczą się w zakresie 250 V AC / 2 A. Sprawdza się jako:

• krańcówka końca biegu,
• czujnik położenia mechanicznego,
• element zabezpieczający przed przekroczeniem zakresu ruchu,
• wyłącznik sygnałowy w prostych układach automatyki.

Jeśli budujesz własny system, zwróć uwagę nie tylko na napięcie, ale też na charakter obciążenia. Przy elementach indukcyjnych lub układach rozruchowych należy zachować szczególną ostrożność. 🔧

FAQ – pytania, które pojawiają się przed zakupem

Ten model ma dwa tory: 1NO + 1NC. Dzięki temu możesz wykorzystać go w różnych konfiguracjach sterowania.

Tak, to typowy wyłącznik krańcowy do maszyn, obrabiarek i układów transportowych, o ile parametry elektryczne pasują do danego obwodu.

Ma klasę IP64, więc jest odporny na pył i bryzgi wody, ale nie jest przeznaczony do pełnego zanurzenia ani ciągłego zalewania.

Rolka ułatwia kontakt z przesuwającym się elementem i zmniejsza tarcie. To przydatne tam, gdzie ruch odbywa się po prowadnicy lub krzywce. ⚙️

Zawartość zestawu

• Wyłącznik krańcowy ME-8104 – 1 szt.
