Description

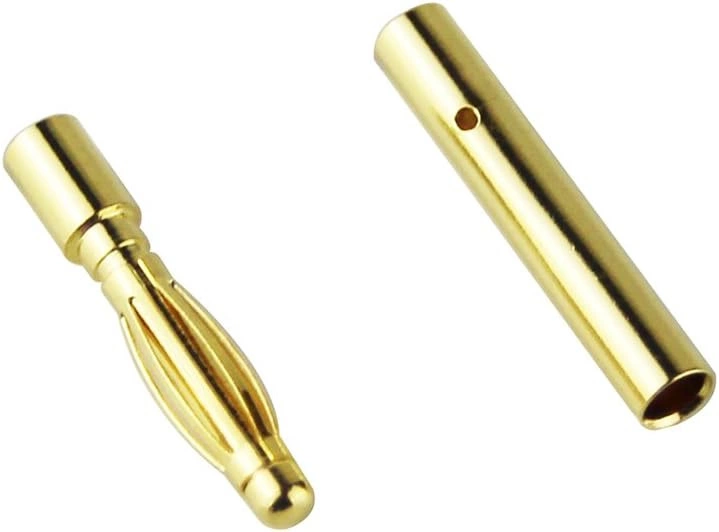

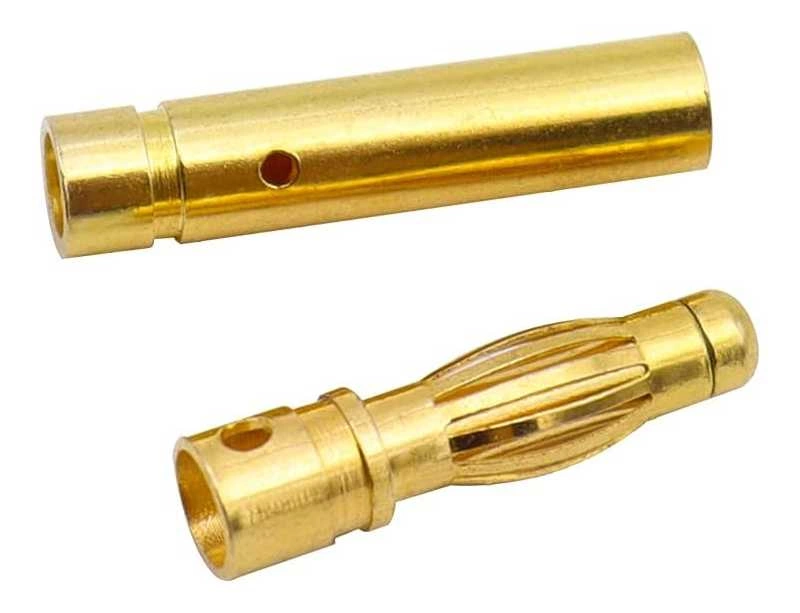

Wtyki GOLD 4 mm – para złączy prądowych do kabli zasilających 🔌

To klasyczne konektory typu Gold 4 mm, stosowane tam, gdzie liczy się pewne połączenie przewodów zasilających. Sprawdzają się w modelarstwie RC, elektronice, przy połączeniach akumulatorów, regulatorów ESC oraz silników.

Jeśli szukasz złącza typu banan 4 mm do lutowania, które można szybko rozłączać i ponownie podpinać, ten komplet będzie właściwym wyborem.

Do czego służą te konektory?

Use-case first: ten zestaw służy do wykonania rozłączalnego połączenia prądowego na przewodach. Zamiast skręcania kabli lub stosowania połączeń tymczasowych, montujesz parę wtyk–gniazdo i zyskujesz wygodne przepinanie zasilania.

• 🔋 połączenie akumulatora z instalacją,
• ⚙️ połączenie silnika z regulatorem ESC,
• 🛠️ zastosowania w modelarstwie RC,
• serwisowe i warsztatowe połączenia przewodów o większym obciążeniu prądowym.

Co dostajesz w zestawie? 📦

• Gniazdo (żeńskie) GOLD 4 mm – 1 szt.
• Wtyk (męski) GOLD 4 mm – 1 szt.

To komplet tworzący jedną parę połączeniową.

Najważniejsze cechy w praktyce

• Pozłacane styki – pomagają utrzymać dobre przewodzenie prądu i stabilny kontakt.
• Średnica 4 mm – popularny standard w modelarstwie i układach zasilania.
• Łatwe łączenie i rozpinanie – wygodne przy serwisie, wymianie pakietów i testach.
• Osłonki z niepalnego tworzywa – zwiększają bezpieczeństwo użytkowania.
• Połączenie lutowane – daje trwałe zamocowanie przewodu, ale wymaga poprawnego montażu.

Kompatybilność – kiedy te wtyki będą pasować?

Te złącza są przeznaczone do systemów wykorzystujących konektory Gold 4 mm. Będą odpowiednie, jeśli druga strona instalacji również pracuje w standardzie 4 mm.

• pasują do przewodów i układów, w których stosuje się złącza banan 4 mm,
• często używane w modelach RC, regulatorach obrotów i połączeniach pakietów,
• ❌ nie będą pasować do systemów opartych o inne średnice, np. 3,5 mm lub 5,5 mm,
• ❌ to nie jest złącze gotowe do zaciskania – wymaga lutowania.

Przed zakupem warto sprawdzić średnicę używanych już konektorów oraz sposób montażu przewodu.

Jak montować te konektory? 🛠️

Montaż polega na przylutowaniu przewodu do złącza. To ważne, bo od jakości lutu zależy nie tylko trwałość połączenia, ale też bezpieczeństwo pracy przy większym obciążeniu.

• Przygotuj przewód o odpowiednim przekroju.
• Zdejmij izolację z końcówki kabla.
• Przed lutowaniem załóż osłonkę, jeśli wymaga tego sposób montażu.
• Przylutuj żyłę przewodu do konektora.
• Po ostygnięciu sprawdź, czy lut jest stabilny i czy nie ma luzu.
• Załóż osłonę i skontroluj poprawność polaryzacji.

• 🚨 nie przegrzewaj złącza podczas lutowania,
• 🚨 nie zostawiaj wystających drucików przewodu,
• 🚨 przed podłączeniem upewnij się, że zachowana jest właściwa biegunowość,
• 🚨 sprawdź, czy połączenie nie ma luzu i czy izolacja dobrze osłania przewód.

Dlaczego lutowanie ma tutaj znaczenie?

W tego typu złączach lutowanie nie jest dodatkiem, tylko wymogiem prawidłowego montażu. Słaby lut może powodować spadki napięcia, nagrzewanie się połączenia albo niestabilną pracę zasilanego układu.

W praktyce oznacza to jedno: jeśli złącze ma przenosić większy prąd, połączenie przewodu musi być wykonane starannie.

Parametry techniczne 📏

Typ złącza	GOLD / banan
Średnica wtyków	4 mm
Wytrzymałość prądowa styku	80 A
Długość gniazda	22 mm
Długość wtyku	20 mm
Sposób montażu	lutowanie

W praktyce – dla kogo to dobry wybór?

• dla osób składających lub serwisujących modele RC,
• dla użytkowników, którzy chcą zrobić rozpinane połączenie akumulatora,
• dla elektroników i majsterkowiczów budujących własne układy zasilania,
• dla warsztatu, gdy potrzebne są kompaktowe złącza prądowe 4 mm.

Typowe błędy przy zakupie ❓

• Wybranie złej średnicy – 4 mm to nie to samo co 3,5 mm lub 5,5 mm.
• Założenie, że złącze jest montowane bez lutowania – tutaj lutowanie jest wymagane.
• Brak sprawdzenia, czy druga strona instalacji ma taki sam standard konektora.
• Pominięcie kontroli polaryzacji przy montażu zestawu zasilającego.

FAQ

Tak, w zestawie znajduje się 1 wtyk męski i 1 gniazdo żeńskie, czyli jedna para połączeniowa.

Tak, to popularny typ złączy stosowany w modelarstwie do połączeń zasilających, o ile w Twoim układzie używany jest standard Gold 4 mm.

Tak. Prawidłowy montaż wymaga lutowania.

Tak, produkt posiada osłonki z niepalnego tworzywa.

Warto wiedzieć

Jeśli chcesz lepiej dobrać rodzaj wtyczki do swojego modelu lub układu zasilania, sprawdź poradnik: Poradnik dotyczący stosowanych wtyków i złącz w modelarstwie RC.
