Description

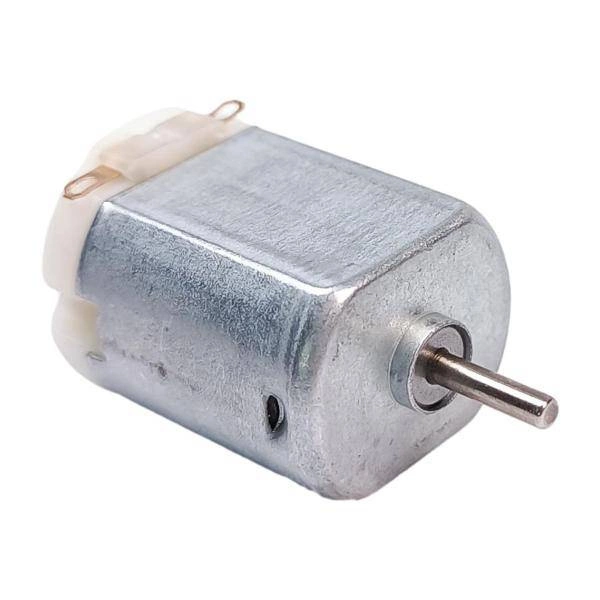

Silnik szczotkowy DC 3 V klasy 130 to mały silnik prądu stałego do lekkich napędów, projektów DIY, prostych robotów i modeli. Sprawdzi się tam, gdzie liczą się kompaktowe wymiary, niskie napięcie zasilania i łatwa integracja z popularnymi przekładniami oraz układami sterowania.

To popularny format typu 130, dlatego często jest wybierany jako zamiennik do małych napędów w zabawkach, mechanizmach hobbystycznych i konstrukcjach edukacyjnych.

Do czego ten silnik nadaje się w praktyce?

• napęd małych robotów i pojazdów DIY,
• ⚙️ projekty edukacyjne z Arduino i prostymi sterownikami silników DC,
• 🛠️ lekkie mechanizmy obrotowe, przekładnie i konstrukcje modelarskie,
• zamiennik do wybranych napędów opartych o silnik klasy 130,
• 🏠 małe urządzenia mechaniczne zasilane z niskiego napięcia.

Jeśli budujesz prosty napęd i zależy Ci na niewielkim silniku z wałem 2 mm, ten model jest rozsądnym wyborem do lekkich zastosowań.

Najważniejsze cechy

• Napięcie znamionowe: 3 V
• Zakres pracy: 1,5 V – 3,5 V
• Typ: silnik szczotkowy DC, klasa 130
• Wał: średnica 2 mm, długość 8 mm
• Niewielkie wymiary: łatwy montaż w małych konstrukcjach
• Popularny standard: ułatwia dopasowanie do gotowych przekładni i uchwytów

Kompatybilność i na co zwrócić uwagę

To silnik w standardzie 130 / MT78, więc może pasować jako zamiennik do wybranych małych napędów i przekładni opartych o ten format. W opisie producent wskazuje zgodność m.in. z napędami z przekładnią.

Przed zakupem sprawdź koniecznie:

• 📏 wymiary obudowy silnika,
• 📏 średnicę wału 2 mm,
• 📏 długość wału 8 mm,
• 🔌 wymagane napięcie pracy Twojego projektu,
• ⚙️ czy przekładnia lub koło zębate są przewidziane pod silnik klasy 130.

To ważne szczególnie wtedy, gdy wymieniasz zużyty silnik w gotowym module napędowym.

Jak zasilać i sterować tym silnikiem?

Silnik pracuje przy niskim napięciu, dlatego dobrze nadaje się do prostych układów bateryjnych oraz projektów edukacyjnych. 💡

• Zasilanie robocze: od 1,5 V do 3,5 V
• Znamionowo: 3 V
• Sterowanie: bezpośrednie włączanie lub przez sterownik silnika DC

Do sterowania można użyć np. modułu L298N, jeśli budujesz układ z Arduino lub innym mikrokontrolerem.

W praktyce: samych pinów Arduino nie należy traktować jako źródła zasilania silnika. Do bezpiecznej pracy warto użyć sterownika lub tranzystora oraz pamiętać o właściwym zasilaniu całego układu. 🚨

• podanie zbyt wysokiego napięcia,
• próba zasilania silnika bezpośrednio z wyjścia mikrokontrolera,
• dobór zbyt ciężkiego obciążenia do małego silnika 3 V,
• montaż niedopasowanego koła zębatego na wał 2 mm.

Parametry techniczne

Typ	silnik szczotkowy DC, klasa 130
Napięcie zasilania	1,5 V – 3,5 V
Napięcie znamionowe	3 V
Maksymalny pobór prądu	1,6 A
Pobór prądu bez obciążenia	600 mA
Maksymalny moment obrotowy	20 g*cm
Znamionowy moment obrotowy	10 g*cm
Prędkość bez obciążenia	8200 rpm ±1800 rpm
Średnica wału	2 mm
Długość wału	8 mm
Wymiary	27,5 mm x 20,1 mm x 15,1 mm
Waga	17,5 g

W jakich projektach sprawdzi się najlepiej?

• minisumo i proste roboty edukacyjne,
• podwozia DIY z lekką przekładnią,
• eksperymenty z ruchem obrotowym i sterowaniem PWM,
• napędy do małych mechanizmów zasilanych z baterii,
• wymiana zużytego silnika w zabawkach i prostych urządzeniach.

Nie jest to model do dużych obciążeń ani pracy w ciężkich warunkach. Jeśli projekt wymaga wysokiego momentu, warto zastosować przekładnię lub wybrać większy silnik.

FAQ – pytania, które pojawiają się przed zakupem

Producent podaje zakres pracy 1,5 V – 3,5 V. Zasilanie 5 V wykracza poza deklarowany zakres i może skrócić żywotność silnika lub go uszkodzić.

Tak, w projektach z Arduino może być używany jako napęd, ale do sterowania warto zastosować odpowiedni sterownik silnika DC, np. L298N.

Może być stosowany jako zamiennik w wybranych napędach opartych o silnik klasy 130. Przed zakupem sprawdź dokładnie wymiary obudowy i wału oraz sposób montażu.

To mały silnik o stosunkowo niskim poborze prądu. Producent podaje 600mA bez obciążenia i 1,6 A maksymalnie.

Na co zwrócić uwagę przed montażem?

• nie wciskaj na siłę niedopasowanych elementów na wał,
• 📏 sprawdź kierunek obrotów po zmianie polaryzacji zasilania,
• 🔋 dobierz źródło zasilania zgodne z napięciem pracy silnika,
• ⚙️ przy większym obciążeniu stosuj przekładnię,
• 🚨 unikaj długiej pracy z zablokowanym wałem.

Zablokowanie wału w małych silnikach DC szybko zwiększa obciążenie i temperaturę, dlatego warto testować napęd stopniowo i z kontrolą zasilania.

Materiał wideo: sterowanie silnikiem DC z Arduino

Jeśli chcesz sprawdzić, jak taki napęd podłączyć i sterować nim w praktyce, zobacz poniższy materiał:

Podsumowanie

Silnik DC 3 V klasy 130 to kompaktowy napęd do lekkich zastosowań: robotyki, modeli, edukacji i napraw. Jego zaletą jest popularny format, niskie napięcie pracy oraz łatwe wykorzystanie w prostych układach mechanicznych i elektronicznych. ⭐

Jeżeli szukasz małego silnika szczotkowego do projektu DIY i zależy Ci na standardowym rozmiarze oraz wale 2 mm, ten model będzie praktycznym wyborem.
