Description

Przewody pomiarowe do multimetru 4 mm – do codziennej diagnostyki i pomiarów

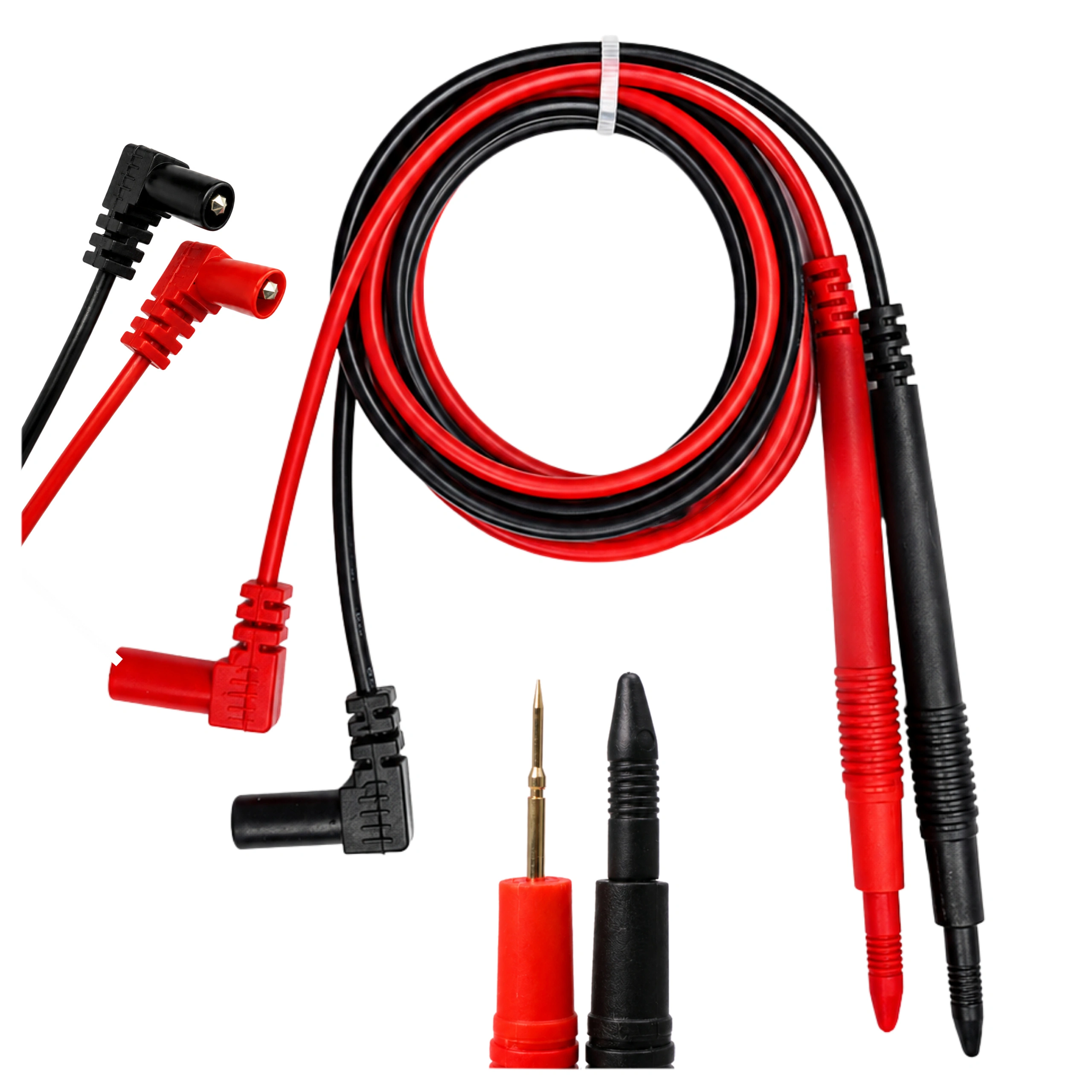

Jeśli Twoje stare przewody do miernika są popękane, sztywne albo łapią słaby kontakt, ten komplet będzie praktycznym zamiennikiem. To para przewodów pomiarowych z sondami i kątowymi wtykami bananowymi 4 mm, pasująca do większości popularnych multimetrów cyfrowych.

Sprawdzą się przy typowych pracach serwisowych i warsztatowych: pomiarze napięcia, ciągłości, rezystancji, testach zasilaczy, instalacji niskonapięciowych, elektroniki DIY czy podstawowej diagnostyce w domu i garażu. 🔧⚡

Co tu jest najważniejsze w praktyce

• Standard 4 mm – przewody pasują do mierników z gniazdami bananowymi 4 mm.
• Długość całkowita 102 cm – wygodna do pracy przy stole, w warsztacie i przy rozdzielonych punktach pomiarowych.
• Kątowe wtyki – mniej wystają z miernika i ułatwiają pracę w ciasnym miejscu.
• Sondy z ostrymi końcówkami – łatwiej dotknąć małych pól lutowniczych, pinów i złącz.
• Parametry do 1000 V i 20 A – do zastosowań zgodnych ze specyfikacją przewodów i miernika.
• Rezystancja przewodów około 0,07 Ω – ważna przy pomiarze małych rezystancji i większych prądów.

Do czego te przewody sprawdzą się najlepiej

To przewody dla osób, które używają multimetru regularnie, ale nie chcą kupować skomplikowanych akcesoriów specjalistycznych. Dobrze wypadają w takich zastosowaniach:

• pomiar napięcia w zasilaczach, akumulatorach i urządzeniach elektronicznych,
• sprawdzanie ciągłości przewodów i bezpieczników,
• pomiary rezystancji elementów i obwodów,
• diagnostyka w elektronice hobby i DIY,
• prace serwisowe w domu, garażu i warsztacie,
• testy urządzeń wyposażonych w punkty pomiarowe lub listwy zaciskowe.

Długość przewodów i kątowe końcówki są szczególnie wygodne wtedy, gdy multimetr leży obok urządzenia, a nie bezpośrednio przy nim. 💡

Kompatybilność – kiedy będą pasować

Ten zestaw jest przeznaczony do multimetrów i mierników z gniazdami bananowymi 4 mm. To najpopularniejszy standard spotykany w wielu miernikach ręcznych.

Przed zakupem sprawdź:

• czy Twój miernik ma wejścia 4 mm,
• czy używasz standardowych przewodów pomiarowych, a nie złączy specjalnych,
• czy parametry Twojego miernika i zastosowania są zgodne z parametrami przewodów.

Jeżeli Twój multimetr korzysta z klasycznych gniazd bananowych, ten komplet powinien pasować bez żadnych przeróbek. 🔌

Na co zwrócić uwagę przy pomiarze rezystancji i większych prądów

To ważna informacja praktyczna: przewody mają własną rezystancję wynoszącą około 0,07 Ω. To zjawisko naturalne i dotyczy wszystkich przewodów pomiarowych.

W codziennych pomiarach napięcia zwykle nie ma to większego znaczenia, ale przy pomiarze małych rezystancji albo przy większym prądzie może wpływać na wynik.

Przykład: przy prądzie 10 A spadek napięcia na przewodach wyniesie około 0,70 V.

Dlatego przy dokładniejszych pomiarach warto użyć w mierniku funkcji:

• ZERO,
• REL,
• NULL.

Funkcja ta kompensuje rezystancję przewodów i pomaga uzyskać bardziej wiarygodny wynik. 📏

Jak używać tych przewodów, żeby nie zafałszować wyniku

• Przy pomiarze rezystancji zewrzyj końcówki i sprawdź, ile pokazuje miernik.
• Jeśli miernik ma funkcję REL / ZERO, włącz ją przed pomiarem małych wartości.
• Przy większych prądach nie trzymaj obciążenia dłużej niż to konieczne.
• Dbaj o czyste końcówki sond – zabrudzenie i utlenienie pogarszają kontakt.
• Nie wyginaj przewodów tuż przy końcówkach podczas pracy.

To prosty osprzęt, ale sposób użycia naprawdę ma znaczenie dla dokładności i bezpieczeństwa. 🛠️

Bezpieczeństwo i ograniczenia

Przewody są przewidziane do pracy przy napięciu do 1000 V i prądzie do 20 A, ale w praktyce zawsze trzeba brać pod uwagę cały zestaw pomiarowy:

• miernik,
• przewody,
• gniazda wejściowe,
• czas trwania pomiaru,
• warunki pracy.

🚨 Przy długotrwałym przepływie wyższego prądu przewody mogą się nagrzewać, a ich parametry mogą się zmieniać. Z tego powodu takie przewody najlepiej traktować jako osprzęt do pomiarów kontrolnych i diagnostycznych, a nie do długiego obciążania obwodu wysokim prądem.

Specyfikacja techniczna

Model	ANENG 1006
Typ końcówek od strony miernika	kątowe wtyki bananowe 4 mm
Typ końcówek od strony pomiarowej	sondy pomiarowe
Długość całkowita	102 cm
Długość przewodu bez końcówek	84 cm
Długość sondy	około 14,5 cm
Średnica igły sondy	2 mm
Maksymalne napięcie	1000 V
Maksymalne natężenie	20 A
Rezystancja przewodów	0,07 Ω

W praktyce – dla kogo to dobry wybór

• dla elektronika-amatora, który potrzebuje uniwersalnych przewodów do multimetru,
• ⚙️ dla serwisanta szukającego zapasowego kompletu do codziennej pracy,
• 🏠 dla użytkownika domowego, który chce wymienić zużyte przewody pomiarowe,
• dla osób wykonujących podstawową diagnostykę elektryczną i pomiary kontrolne.

Jeśli zależy Ci na prostym, kompatybilnym komplecie do miernika z gniazdami 4 mm, to jest to praktyczne rozwiązanie bez zbędnych dodatków.

FAQ – pytania, które warto sprawdzić przed zakupem

Nie do każdego. Pasują do mierników wyposażonych w standardowe gniazda bananowe 4 mm.

Tak, ale trzeba pamiętać, że same przewody mają rezystancję około 0,07 Ω. Przy dokładnych pomiarach warto użyć funkcji REL / ZERO / NULL.

Specyfikacja podaje do 20 A, jednak przy wyższych prądach i dłuższym czasie pomiaru przewody mogą się nagrzewać. Do takich pomiarów trzeba podchodzić rozsądnie i zgodnie z możliwościami całego miernika.

Tak, sondy mają końcówki o średnicy 2 mm, co ułatwia dotykanie mniejszych punktów pomiarowych.

Zawartość zestawu

• Przewody pomiarowe z sondami – 1 para (czerwony + czarny)
