Description

Przeznaczenie

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającegostyki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8na czast2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B)

Po podaniu napięcia zasilającegostyki pozostają w pozycji1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE – CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępachczasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE – CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępachczasu pracy i przerwy.

Uwaga!

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s:	0,1÷1,2 sek.
1s:	1÷12 sek.
10s:	10÷120 sek.
1m:	1÷12 min.
10m:	10÷120 min.
2h:	2÷24 godz.
1d:	1÷12 dni (24÷288 godz.)
2d:	2÷24 dni (48÷576 godz.)

ON – przy włączonym zasilaniu powoduje trwałezałączenie styku w pozycji 1-6 i 2-7.

OFF – przy włączonym zasilaniu powoduje trwałezałączenie styku w pozycji 1-5 i 2-8.

Dane techniczne

zasilanie

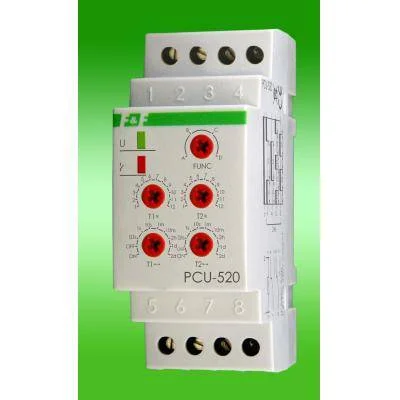

PCU-520230V	230V AC
PCU-520 24V	24V AC/DC
PCU-520 UNI	12÷264V AC/DC
prąd obciążenia	2×(<8A)
styk	separowany 2P
zakres nastawy czasu pracy	0,1sek÷576 godz.
opóźnienie zadziałania	<50msek
sygnalizacja zasilania	LED zielona
sygnalizacja stanu styku	LED czerwona
pobór mocy	1,2W
temperatura pracy	-25÷50°C
przyłącze	zaciski śrubowe 2,5mm²
wymiary	2moduły (35mm)
montaż	na szynie TH-35
