Description

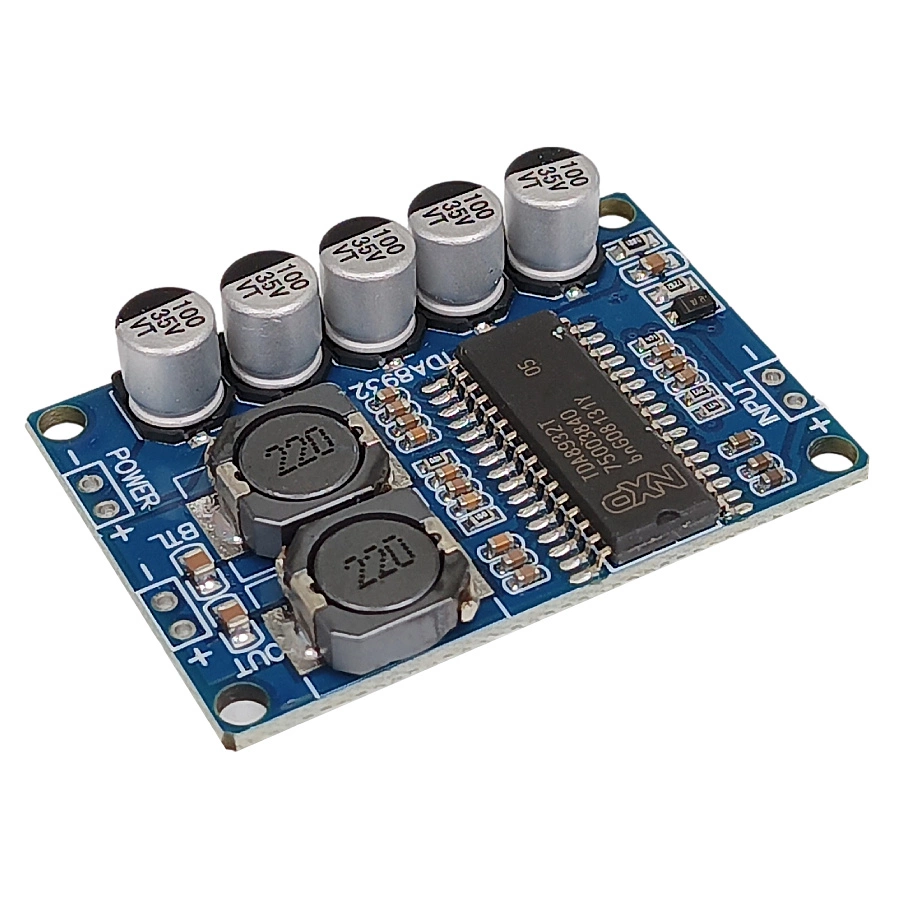

Moduł wzmacniacza mono TDA8932 – do małych projektów audio i zasilania 12 V

Ten moduł to kompaktowy wzmacniacz mono klasy D oparty na układzie TDA8932. Sprawdzi się tam, gdzie potrzebujesz jednego kanału audio o sensownej mocy, ale bez dużego radiatora i rozbudowanej elektroniki zasilającej.

To dobre rozwiązanie do projektów DIY, prostych zestawów nagłośnienia, obudów aktywnych, urządzeń warsztatowych, systemów komunikatów dźwiękowych czy własnych konstrukcji audio zasilanych z 12 V.

Do czego użyć tego wzmacniacza?

• 🔊 budowa aktywnego głośnika mono
• 🛠️ projekty DIY z jednym przetwornikiem audio
• 🏠 prosty wzmacniacz do warsztatu, garażu lub małej obudowy
• instalacje audio 12 V poza klasycznym radiem samochodowym
• 📢 układy odtwarzania komunikatów, alarmów i sygnałów dźwiękowych
• ⚙️ integracja z modułem Bluetooth, odtwarzaczem MP3 lub przedwzmacniaczem

Co warto wiedzieć przed zakupem?

To jest wzmacniacz mono, czyli obsługuje 1 kanał audio. Jeśli chcesz zasilić dwa niezależne głośniki stereo, potrzebujesz dwóch modułów mono albo osobnego wzmacniacza stereo.

Moduł współpracuje z głośnikami o impedancji 4–8 Ω i wymaga zasilania DC 10–15 V. Producent podaje zalecane napięcie 12 V, co jest praktycznym wyborem do większości zastosowań. 💡

Maksymalna moc wyjściowa wynosi 35 W, ale w praktyce końcowy efekt zależy także od zasilacza, źródła sygnału i użytego głośnika.

Jak działa wzmacniacz klasy D?

Wzmacniacze klasy D pracują z wysoką sprawnością, dlatego wydzielają mniej ciepła niż wiele klasycznych konstrukcji liniowych. Dzięki temu moduł może być mały, a jednocześnie oferować sensowną moc wyjściową. ⭐

To szczególnie przydatne w urządzeniach z ograniczoną przestrzenią, przy zabudowie w małych obudowach i w projektach zasilanych z zasilacza 12 V lub z instalacji DC.

Kompatybilność

• 🔌 Zasilanie: DC 10–15 V
• 🔋 Zalecane napięcie pracy: 12 V
• 🔊 Głośnik: 4–8 Ω
• 🎵 Typ pracy: mono, 1 kanał

Moduł można łączyć z typowymi źródłami sygnału audio, o ile zapewnisz poprawne okablowanie i odpowiednie zasilanie całego układu.

Na co zwrócić uwagę przy podłączeniu?

• 🚨 nie przekraczaj zakresu 10–15 V DC
• dobierz głośnik o impedancji 4–8 Ω
• 📏 zadbaj o poprawną polaryzację zasilania
• 🔌 użyj zasilacza o odpowiedniej wydajności prądowej
• 🛠️ nie zwieraj wyjścia głośnikowego podczas pracy
• 🏠 przy montażu w zamkniętej obudowie zostaw trochę miejsca na wentylację

Typowy błąd to zbyt słaby zasilacz. Nawet jeśli moduł startuje, słabe zasilanie może powodować spadek głośności, zniekształcenia albo niestabilną pracę.

W praktyce

Jeśli budujesz mały głośnik aktywny lub prosty system audio do jednego przetwornika, ten moduł jest wygodny przez swoje niewielkie rozmiary i prostą integrację. Dobrze pasuje do projektów, gdzie liczy się oszczędność miejsca i zasilanie z popularnego źródła 12 V.

To także rozsądny wybór, gdy nie potrzebujesz stereo, tylko jednego mocniejszego kanału audio, np. do kolumny mono, nagłośnienia technicznego lub urządzenia sygnałowego.

Specyfikacja techniczna

Nazwa układu	TDA8932
Typ wzmacniacza	mono
Moc wyjściowa	35 W
Napięcie robocze	DC 10–15 V
Zalecane napięcie	12 V
Impedancja głośnika	4–8 Ω
Wymiary płytki	5,15 x 3,2 x 1 cm

FAQ – najczęstsze pytania

Nie. To wzmacniacz mono, czyli 1-kanałowy.

Tak. 12 V to napięcie zalecane przez producenta.

Moduł współpracuje z głośnikami o impedancji 4–8 Ω.

Tak, płytka ma tylko 5,15 x 3,2 x 1 cm, więc łatwo zmieścić ją w kompaktowym projekcie.

Tak, szczególnie jeśli budujesz prosty wzmacniacz mono z zasilaniem DC i zależy Ci na małych wymiarach oraz dobrej sprawności. 🔧

Zawartość zestawu

• Moduł wzmacniacz mono TDA8932 – 35 W – klasa D – 1 szt.
