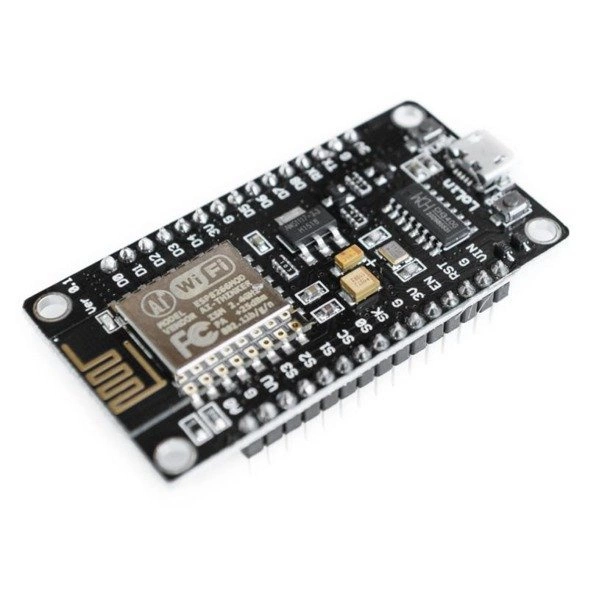

ESP8266 NodeMCU V3 CH340 – płytka WiFi do projektów IoT, automatyki i nauki programowania

Jeśli szukasz modułu, na którym szybko uruchomisz projekt z WiFi, ten ESP8266 NodeMCU V3 z układem CH340 i modułem ESP-12E to jeden z najczęściej wybieranych formatów do nauki, testów i budowy własnych urządzeń sieciowych.

Sprawdza się tam, gdzie chcesz połączyć mikrokontroler z siecią bezprzewodową: w czujnikach, sterownikach, prostych systemach smart home, loggerach danych czy projektach DIY sterowanych z telefonu lub przeglądarki.

Dzięki złączu microUSB i wbudowanemu konwerterowi USB-UART CH340 płytkę można wygodnie programować z komputera bez dokładania zewnętrznego adaptera.

Do czego nadaje się ten moduł w praktyce?

• 🏠 Automatyka domowa – sterowanie przekaźnikami, oświetleniem, roletami, wentylacją
• 📶 Urządzenia WiFi – czujniki temperatury, wilgotności, stanu wejść i alarmów
• 📊 Wysyłanie danych do serwera – odczyty z czujników do chmury, MQTT lub panelu WWW
• 🛠️ Prototypowanie elektroniki – szybkie testy GPIO, PWM, I2C, SPI i UART
• 🎓 Nauka programowania – Arduino IDE, Lua i eksperymenty z ESP8266

Co wyróżnia NodeMCU V3 z CH340?

To nie jest sam moduł radiowy, tylko gotowa płytka developerska. Oznacza to mniej problemów na starcie i szybsze uruchomienie projektu.

• ESP8266 ESP-12E z obsługą WiFi 802.11 b/g/n
• Wbudowany CH340 – komunikacja z PC przez USB
• Zasilanie 5 V przez microUSB lub VIN
• Logika 3,3 V na pinach GPIO
• Obsługa interfejsów: UART, SPI, I2C, PWM, ADC
• Wbudowana antena – bez potrzeby stosowania zewnętrznego modułu radiowego
• Gotowe wyprowadzenia do pracy na płytce stykowej i w prototypach

Kompatybilność i środowiska pracy

Moduł jest chętnie wybierany przez osoby, które chcą szybko rozpocząć pracę z ESP8266 bez skomplikowanej konfiguracji sprzętowej.

• Arduino IDE – po dodaniu obsługi płytek ESP8266
• Lua / NodeMCU – dla osób pracujących z firmware NodeMCU
• Komputer PC przez USB dzięki układowi CH340
• Czujniki i moduły 3,3 V pracujące przez I2C, SPI, UART lub GPIO

Ważne: logika pinów to 3,3 V, więc przy podłączaniu akcesoriów 5 V trzeba zachować ostrożność. 🚨

Jak działa ten moduł?

ESP8266 łączy funkcję mikrokontrolera i komunikacji WiFi. Program wgrywasz przez microUSB, a potem płytka może:

• odczytywać dane z czujników,
• sterować wyjściami,
• łączyć się z routerem WiFi,
• udostępniać prosty interfejs WWW,
• wysyłać dane do aplikacji lub serwera.

W praktyce oznacza to, że jeden moduł może pełnić rolę prostego sterownika, nadajnika danych albo urządzenia reagującego na polecenia z sieci. 💡

Na co zwrócić uwagę przed zakupem?

• ⚠️ GPIO pracują w logice 3,3 V – nie podawaj bezpośrednio 5 V na piny sygnałowe
• ⚠️ Zasilanie realizuj przez microUSB lub VIN 5 V zgodnie ze specyfikacją płytki
• ⚠️ Sterownik CH340 może być wymagany w zależności od systemu i konfiguracji komputera
• ⚠️ Nie każdy pin działa identycznie przy starcie – przy projektach z przekaźnikami i elementami wykonawczymi warto sprawdzić zachowanie pinów bootujących

To szczególnie ważne, jeśli budujesz sterownik do bramy, światła lub innego urządzenia, które nie powinno samoczynnie zmieniać stanu po restarcie. 🔌

W praktyce: do jakich projektów ten model pasuje najlepiej?

• 🌡️ stacja pogodowa z wysyłką danych przez WiFi
• 💧 czujnik zalania lub wilgotności z powiadomieniem
• 📡 prosty panel webowy do sterowania urządzeniem
• 📈 rejestrator danych z czujników
• 🧪 platforma testowa do nauki ESP8266 i elektroniki

Typowe błędy użytkowników

• podłączenie urządzeń 5 V bez konwersji poziomów logicznych,
• mylenie zasilania 5 V z logiką 3,3 V,
• brak sterownika do CH340 przy pierwszym podłączeniu do komputera,
• losowy wybór pinów bez sprawdzenia ich funkcji przy starcie modułu,
• zbyt słabe zasilanie przy rozbudowanych projektach WiFi.

Krótko: do prostych testów moduł uruchamia się szybko, ale przy docelowym urządzeniu warto dobrze zaplanować zasilanie i dobór pinów. 🛠️

Specyfikacja techniczna

Model	NodeMCU V3
Moduł	ESP8266 ESP-12E
Mikrokontroler	Tensilica L106 32-bit
WiFi	802.11 b/g/n
Konwerter USB-UART	CH340
Zasilanie	5 V przez USB lub VIN
Logika GPIO	3,3 V
Ilość GPIO	17
Interfejsy	UART, SPI, I2C, PWM, ADC
Antena	Wbudowana
Złącze USB	microUSB
Wymiary	58 x 31 x 13 mm

FAQ – pytania, które najczęściej pojawiają się przed zakupem

Tak. Wystarczy dodać obsługę płytek ESP8266 w Menedżerze Płytek i wybrać odpowiedni model podczas programowania.

Nie. Na płytce znajduje się już układ CH340, więc programowanie i komunikacja z komputerem odbywają się przez USB.

Tak, przez microUSB. To wygodne rozwiązanie do testów mobilnych i krótkich projektów demonstracyjnych. 🔋

Tak, obsługuje I2C i SPI, dlatego można go wykorzystać z wieloma popularnymi czujnikami i wyświetlaczami.

Tak, jeśli chcesz wejść w świat ESP8266 i projektów WiFi. To popularna płytka z dużą bazą poradników, przykładów i gotowych bibliotek. ⭐

Dlaczego ten moduł jest często wybierany do DIY?

Bo pozwala szybko przejść od pomysłu do działającego prototypu. Podłączasz kabel USB, wgrywasz program i od razu możesz testować komunikację WiFi, wejścia/wyjścia oraz integrację z czujnikami.

Dla majsterkowicza, elektronika-hobbysty lub osoby uczącej się automatyki to po prostu wygodna baza do wielu projektów bez rozbudowanego zaplecza sprzętowego.
