Description

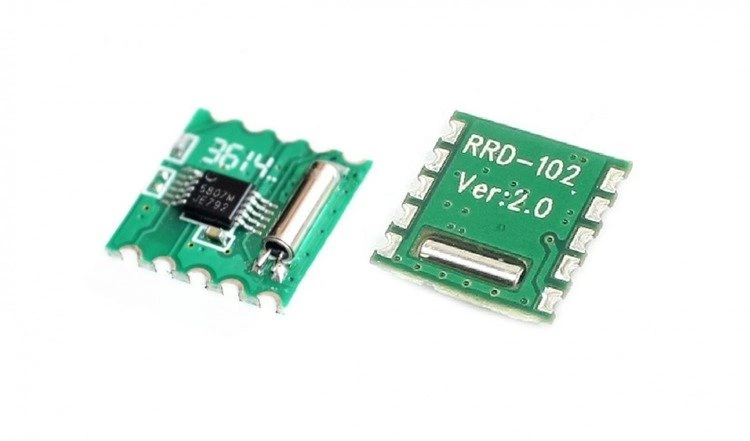

Moduł tuner FM RDA5807M z RDS – do budowy własnego radia stereo

Jeśli chcesz zbudować własny odbiornik FM do Arduino lub innego mikrokontrolera, ten moduł z układem RDA5807M pozwala szybko uruchomić radio FM stereo z obsługą RDS. To mały tuner sterowany przez I2C, dlatego dobrze sprawdza się w projektach DIY, przenośnych odbiornikach, panelach informacyjnych i urządzeniach edukacyjnych. 🔧

To rozwiązanie dla osób, które chcą dodać odbiór radia FM do własnego projektu bez budowania całego toru radiowego od zera. Moduł jest kompaktowy, a jednocześnie oferuje funkcje przydatne w praktyce, takie jak obsługa RDS i regulacja VOL OUT.

Do czego możesz go użyć? 💡

• budowa własnego odbiornika FM stereo,
• projekty z Arduino i innymi mikrokontrolerami,
• radio do obudowy warsztatowej lub biurkowej,
• przenośne urządzenia audio z wyświetlaniem danych RDS,
• nauka komunikacji I2C i obsługi modułów radiowych,
• rozbudowa istniejących projektów o funkcję odbioru stacji FM.

Co wyróżnia ten moduł w praktyce?

• Obsługa RDS – możesz odczytywać informacje nadawane przez stacje radiowe, np. nazwę stacji.
• FM stereo – moduł obsługuje odbiór sygnału stereo.
• Sterowanie przez I2C – wygodne podłączenie do mikrokontrolera.
• Niewielkie wymiary – łatwo zmieścić go w małej obudowie lub projekcie przenośnym.
• Regulacja VOL OUT – przydatna podczas dopasowania poziomu wyjścia do reszty układu.

Jak działa taki tuner FM?

Moduł oparty na układzie RDA5807M odbiera stacje radiowe FM, a komunikacja z mikrokontrolerem odbywa się przez interfejs I2C. Oznacza to, że częstotliwość, tryb pracy i odczyt danych można obsługiwać programowo. ⚙️

W praktyce mikrokontroler wysyła ustawienia do tunera, a moduł zajmuje się odbiorem sygnału radiowego. Dzięki temu możesz zbudować radio z własnym interfejsem: przyciskami, enkoderem, wyświetlaczem LCD lub OLED.

Kompatybilność i podłączenie 🔌

Moduł jest przeznaczony do układów pracujących z napięciem 2.7 V – 3.6 V. To bardzo ważna informacja przy doborze sterownika i zasilania.

• Interfejs: I2C
• Zasilanie modułu: 2.7 V – 3.6 V
• Kompatybilność logiczna: sprawdź, czy Twój układ pracuje z poziomami napięć odpowiednimi dla 3.3 V

Uwaga 🚨: przed podłączeniem do Arduino lub innego sterownika sprawdź poziomy napięć na liniach I2C. Moduł nie jest opisany jako 5 V, więc przy projektach 5 V trzeba zachować ostrożność i dobrać właściwy sposób połączenia.

Na co zwrócić uwagę przed zakupem? ❓

• To moduł tunera, a nie kompletne radio w obudowie.
• Do działania wymaga poprawnego zasilania oraz integracji z własnym układem.
• Najwygodniej sprawdzi się w projektach osób, które potrafią lutować i konfigurować moduły I2C.
• Przy pracy z mikrokontrolerem potrzebujesz odpowiedniego programu lub biblioteki.

Jeśli szukasz gotowego odbiornika do prostego uruchomienia po podaniu zasilania, to nie jest ten typ produktu. Jeśli natomiast budujesz własny układ i chcesz mieć kontrolę nad funkcjami radia – ten moduł ma sens. 🛠️

W praktyce – typowe zastosowania DIY

• radio z wyświetlaczem pokazującym nazwę stacji przez RDS,
• odbiornik FM sterowany enkoderem lub przyciskami,
• miniaturowy system audio do warsztatu lub biurka,
• projekt edukacyjny do nauki magistrali I2C,
• integracja z własnym interfejsem użytkownika i zapisanymi presetami stacji.

Typowe błędy przy uruchamianiu 🚨

• podanie napięcia wyższego niż dopuszczalne 3.6 V,
• bezpośrednie podłączenie linii sterujących bez sprawdzenia zgodności napięć,
• brak odpowiedniego programu lub nieprawidłowa konfiguracja I2C,
• pominięcie kwestii anteny i jakości odbioru sygnału.

Dla stabilnej pracy warto zadbać o poprawne prowadzenie połączeń i rozsądne rozmieszczenie modułu w urządzeniu, szczególnie jeśli projekt zawiera inne elementy mogące wprowadzać zakłócenia.

Dane techniczne 📏

Nazwa układu	RDA5807M
Zakres zasilania	2.7 V – 3.6 V
Modulacja	FM stereo
Interfejs komunikacyjny	I2C
Obsługa RDS	tak
Regulacja VOL OUT	tak
Wymiary	11.4 x 11.2 x 2 mm

Co znajduje się w zestawie? 📦

• Moduł tuner odbiornik FM RDA5807M – 1 szt.

FAQ – pytania, które pojawiają się najczęściej

Tak, jest często używany w projektach Arduino, ale trzeba pamiętać o zasilaniu 2.7 V – 3.6 V i zgodności poziomów logicznych na I2C.

Tak, obsługuje FM stereo.

Tak, moduł obsługuje RDS, więc w odpowiednio przygotowanym projekcie można wyświetlać dane nadawane przez stację.

Nie. To moduł tunera do samodzielnej integracji z elektroniką i oprogramowaniem.
