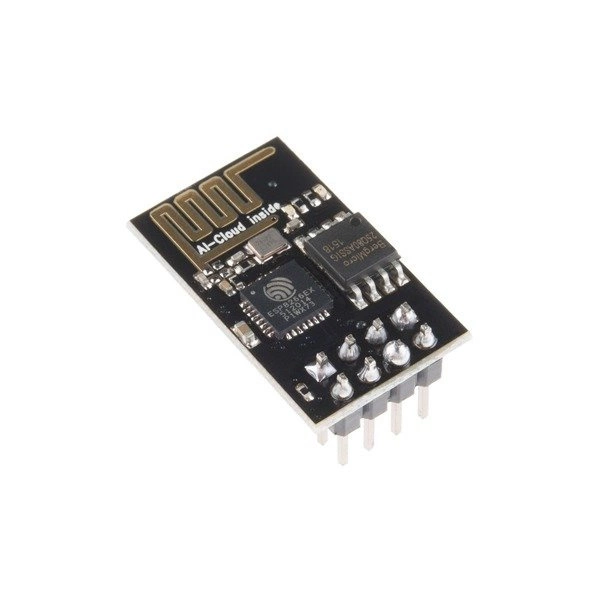

ESP8266 ESP-01S – mały moduł WiFi do projektów Arduino i komunikacji UART

ESP-01S to kompaktowy moduł WiFi 2,4 GHz oparty na układzie ESP8266, używany tam, gdzie chcesz dodać łączność bezprzewodową do mikrokontrolera, prostego sterownika lub własnego projektu DIY. Łączy się przez interfejs UART, dlatego często trafia do projektów z Arduino, konwerterami USB-UART i prostą automatyką.

To dobry wybór, jeśli szukasz modułu do wysyłania danych przez WiFi, sterowania urządzeniem z sieci lokalnej albo budowy prostego czujnika online.

Do czego możesz go użyć? 💡

• połączenie Arduino z siecią WiFi,
• wysyłanie pomiarów z czujników do komputera lub aplikacji,
• proste sterowanie przez sieć lokalną,
• mostek UART ↔ WiFi,
• testy i nauka pracy z komendami AT,
• niewielkie projekty IoT w domu, warsztacie lub laboratorium.

W praktyce moduł sprawdza się tam, gdzie nie potrzeba dużej liczby pinów GPIO, za to liczy się mały rozmiar, niski koszt i szybkie uruchomienie. 🔧

Najważniejsze cechy

• WiFi 802.11 b/g/n w paśmie 2,4 GHz,
• komunikacja przez UART,
• obsługa trybów AP, STA oraz AP + STA,
• wsparcie dla komend AT,
• wbudowana antena PCB,
• zasilanie 3,3 V,
• dwurzędowe wyprowadzenia goldpin,
• małe wymiary: 24 x 14 mm,
• obsługa zabezpieczeń WPA / WPA2.

Kompatybilność i ważne ograniczenia ⚠️

To moduł 3,3 V – zarówno zasilanie, jak i poziomy logiczne na pinach muszą być zgodne z 3,3 V. To bardzo ważne przy podłączaniu do Arduino, programatorów i konwerterów UART.

• Zasilanie: 3,3 V
• Poziomy logiczne: 3,3 V
• Pobór prądu: do 300 mA

Jeśli podłączasz moduł do układów 5 V, zwróć uwagę na konwersję poziomów logicznych. 🚨 Bez tego łatwo uszkodzić wejście RX modułu.

Nazwa handlowa zawiera określenie RS232, ale w praktyce chodzi o komunikację szeregową UART na poziomach 3,3 V TTL, a nie klasyczne napięcia pełnego RS232. To istotne, jeśli dobierasz konwerter lub przewód komunikacyjny.

Jak działa ten moduł?

ESP-01S komunikuje się z urządzeniem nadrzędnym przez UART. Możesz używać go na dwa sposoby:

• jako moduł sterowany komendami AT z Arduino lub komputera,
• jako układ programowany bezpośrednio przez konwerter USB-UART.

Po stronie użytkownika wygląda to prosto: wysyłasz komendy przez port szeregowy, a moduł realizuje połączenie z siecią WiFi, tworzy własny punkt dostępowy lub przekazuje dane dalej. ⚙️

Na co zwrócić uwagę przy podłączeniu? 🔌

• VCC – podaj stabilne 3,3 V,
• GND – masa układu,
• TXD / RXD – linie UART,
• RST – reset aktywowany stanem niskim,
• CH_PD – należy podać stan wysoki 3,3 V,
• GPIO0 – przy programowaniu należy podać stan niski,
• GPIO2 – zgodnie z opisem producenta pozostawić niepodłączone.

Typowy błąd: zasilanie modułu ze słabego źródła 3,3 V. Jeśli zasilacz lub stabilizator nie wyrabia prądowo, moduł może resetować się, gubić połączenie albo nie uruchamiać się poprawnie.

Specyfikacja techniczna 📏

Model	ESP-01S / ESP8266
Łączność bezprzewodowa	WiFi 802.11 b/g/n
Pasmo pracy	2,4 GHz
Interfejs komunikacyjny	UART
Tryby pracy	AP, STA, AP + STA
Obsługa komend AT	tak
Antena	wbudowana antena PCB
Napięcie zasilania	3,3 V
Poziom logiczny pinów	3,3 V
Pobór prądu	do 300 mA
Zabezpieczenia WiFi	WPA / WPA2
Wymiary	24 x 14 mm
Złącze	8 pinów, raster 2,54 mm

W praktyce – dla kogo ten moduł?

• dla osób zaczynających przygodę z ESP8266,
• dla użytkowników Arduino chcących dodać WiFi do istniejącego projektu,
• dla elektroników DIY budujących proste sensory i sterowniki,
• dla warsztatu i edukacji – do testów komunikacji sieciowej i UART.

Jeżeli potrzebujesz tylko kilku linii i komunikacji bezprzewodowej, ESP-01S często okazuje się wystarczający. Jeśli projekt wymaga większej liczby wyprowadzeń, warto rozważyć większe płytki z tej samej rodziny.

Przykładowe projekty i materiały

• Projekt czujnika temperatury z WiFi
• Projekt i podłączenie jako sensor
• Test zasięgu WiFi na module ESP8266

FAQ – najczęstsze pytania ❓

Tak, często jest używany z Arduino przez UART. Trzeba jednak pamiętać o zasilaniu 3,3 V i zgodnych poziomach logicznych.

Nie. Moduł wymaga 3,3 V. Podanie 5 V może uszkodzić układ.

Nie w sensie napięć standardu RS232. To komunikacja UART na poziomach 3,3 V TTL.

Tak. Korzystając z konwertera USB-UART, można programować moduł i przesyłać dane bezpośrednio z komputera.

Tak, moduł ma antenę PCB na płytce.
