Description

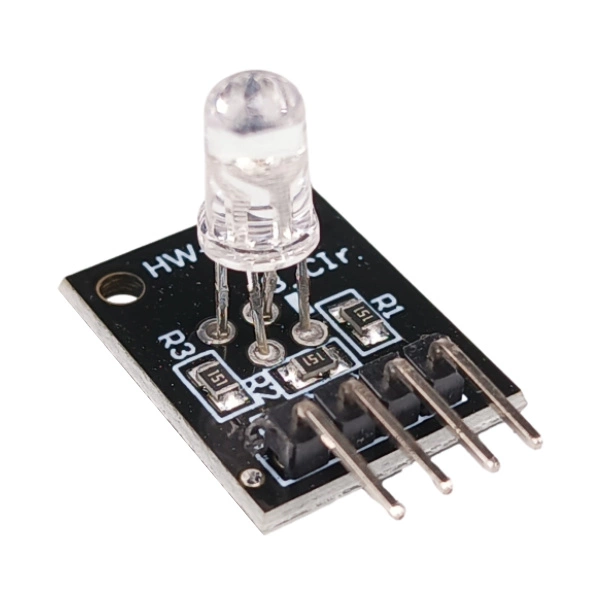

Moduł LED RGB KY-009 to prosty element sygnalizacyjny do Arduino i innych mikrokontrolerów pracujących z napięciem 3.3 V. Na płytce znajduje się dioda RGB ze wspólną katodą oraz wyprowadzenia goldpin w rastrze 2,54 mm, dzięki czemu moduł łatwo podłączyć do płytki stykowej, przewodów Dupont lub własnego układu prototypowego.

Jeśli potrzebujesz małego modułu do nauki PWM, testowania kolorów, budowy wskaźnika stanu albo prostych efektów świetlnych w projekcie DIY, ten model sprawdzi się bardzo dobrze.

Do czego używa się modułu KY-009?

To komponent, który najczęściej trafia do projektów edukacyjnych i warsztatowych. Dzięki osobnemu sterowaniu kanałami R, G i B możesz uzyskać pojedyncze kolory lub mieszać barwy programowo.

• nauka sterowania PWM w Arduino, ESP i innych płytkach
• 🛠️ proste efekty świetlne w projektach DIY
• 🏠 wskaźniki w automatyce domowej i modelach elektronicznych
• moduł testowy do ćwiczeń z wyjściami cyfrowymi mikrokontrolera

Jak działa ten moduł?

Na płytce znajduje się dioda LED RGB, czyli trzy struktury LED w jednej obudowie: czerwona, zielona i niebieska. W tym modelu zastosowano wspólną katodę, co oznacza, że jeden pin jest wspólnym minusem, a pozostałe odpowiadają za poszczególne kolory.

Zmieniając wypełnienie sygnału PWM na kanałach R, G i B, regulujesz jasność każdej składowej. W praktyce pozwala to uzyskać wiele kolorów bez stosowania dodatkowych źródeł światła. ⚙️

Kompatybilność i podłączenie

Moduł został opisany jako wersja 3.3 V. To ważna informacja przy doborze zasilania i sterowania. Raster wyprowadzeń 2,54 mm ułatwia szybkie podłączenie do popularnych płytek prototypowych.

• Arduino i kompatybilne płytki
• układy 3.3 V do nauki i prototypowania
• płytki stykowe i przewody goldpin / Dupont
• projekty z wyjściami PWM

Na co zwrócić uwagę? Ten moduł ma wspólną katodę, więc przy zakupie warto upewnić się, że Twój projekt lub przykładowy kod jest przygotowany właśnie pod taki typ diody. To częsty błąd przy pierwszym uruchomieniu. 🚨

W praktyce: kiedy warto wybrać KY-009?

To dobry wybór, gdy nie potrzebujesz rozbudowanego sterownika LED, tylko prostego modułu RGB do bezpośredniej kontroli z mikrokontrolera. Sprawdzi się tam, gdzie liczy się prostota, mały rozmiar i szybkie podłączenie.

• gdy budujesz prosty wskaźnik statusu urządzenia
• gdy uczysz się zależności między PWM a jasnością LED
• gdy chcesz dodać sygnalizację kolorystyczną do projektu DIY
• gdy potrzebujesz niewielkiego modułu z otworami montażowymi

Wskazówki użytkowe 🔌

• Sprawdź typ diody: to wersja ze wspólną katodą.
• Używaj PWM, jeśli chcesz płynnie mieszać barwy i regulować jasność.
• Nie zakładaj zgodności kodu w ciemno — przykłady dla wspólnej anody działają odwrotnie.
• Zwróć uwagę na napięcie pracy podane dla modułu: 3.3 V.
• Przed montażem docelowym warto sprawdzić mapowanie pinów w swoim układzie testowym.

Specyfikacja techniczna

Nazwa	Moduł LED RGB KY-009
Napięcie zasilania	3.3 V
Typ diody	LED RGB
Układ wyprowadzeń	wspólna katoda
Sterowanie	RGB z mieszaniem barw przy użyciu PWM
Parametry diody R	1,8 V / 20 mA
Parametry diody G	2,8 V / 20 mA
Parametry diody B	2,8 V / 20 mA
Raster złącza	2,54 mm
Otwory montażowe	2,2 mm
Wymiary modułu	19 x 15 mm

Najważniejsze zalety

• prosta obsługa i szybkie uruchomienie
• możliwość mieszania kolorów przez PWM
• kompaktowy rozmiar płytki
• wyprowadzenia goldpin w standardowym rastrze 2,54 mm
• przydatny w nauce, prototypowaniu i małych projektach DIY

FAQ – najczęstsze pytania

Tak, moduł jest często używany z Arduino i innymi mikrokontrolerami w projektach edukacyjnych oraz DIY.

Tak. Do tego celu używa się sygnału PWM na kanałach czerwonym, zielonym i niebieskim.

To dioda RGB ze wspólną katodą.

Oznacza wspólny minus dla wszystkich trzech kolorów. Ma to znaczenie przy podłączaniu modułu i przy pisaniu programu sterującego.

Tak, zastosowano goldpiny w rastrze 2,54 mm, więc moduł łatwo podłączyć do typowej płytki stykowej.

Podsumowanie

KY-009 to niewielki moduł LED RGB do pracy z napięciem 3.3 V, przydatny wszędzie tam, gdzie potrzebujesz czytelnej sygnalizacji świetlnej lub chcesz ćwiczyć sterowanie kolorem z użyciem PWM. Dzięki standardowym pinom, małym wymiarom i prostej konstrukcji dobrze sprawdza się w elektronice hobbystycznej, edukacyjnej i warsztatowej. ⭐
