Description

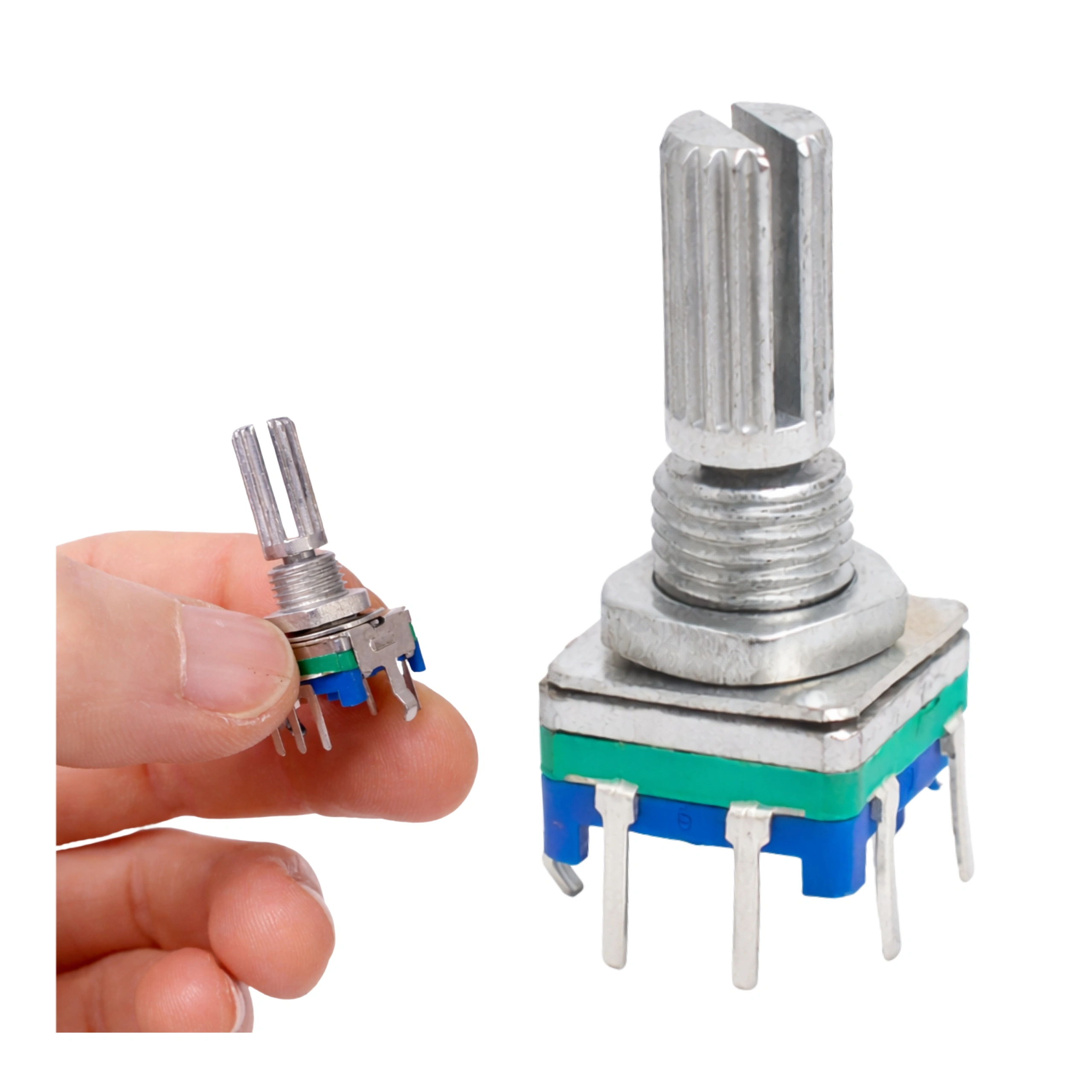

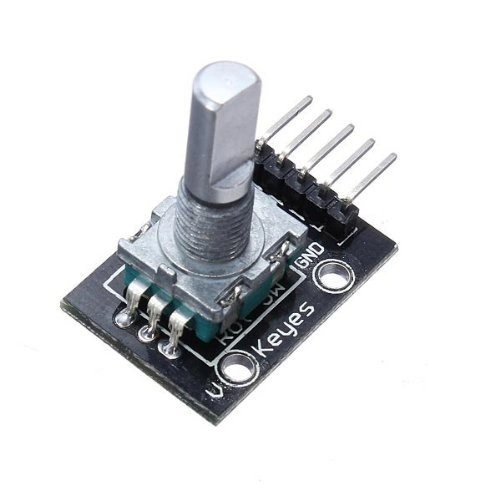

Moduł / enkoder obrotowy EC11 z przyciskiem to prosty element do sterowania menu, wartościami i funkcjami w projektach elektronicznych. Zamiast klasycznego potencjometru daje impulsy cyfrowe A i B, dzięki czemu łatwo współpracuje z mikrokontrolerami, np. Arduino. Sprawdzi się tam, gdzie chcesz wygodnie zmieniać parametry obrotem gałki i dodatkowo zatwierdzać wybór kliknięciem.

Do czego służy ten enkoder?

To dobry wybór do projektów DIY, paneli sterowania i urządzeń warsztatowych, w których liczy się wygodna obsługa bez ograniczenia kąta obrotu.

• ⚙️ sterowanie menu w urządzeniach z wyświetlaczem
• regulacja głośności, jasności, prędkości lub nastawy
• 🛠️ panel operatorski do drukarek 3D, CNC, zasilaczy i stacji lutowniczych
• 🏠 interfejs użytkownika w automatyce domowej i urządzeniach własnej konstrukcji

Jak działa enkoder EC11?

Podczas obracania osi enkoder generuje impulsy na dwóch wyjściach: A i B. Mikrokontroler analizuje kolejność tych sygnałów i na tej podstawie rozpoznaje kierunek obrotu.

W praktyce oznacza to, że możesz:

• zwiększać wartość przy obrocie w jedną stronę,
• zmniejszać wartość przy obrocie w drugą stronę,
• użyć wbudowanego przycisku do zatwierdzania, wejścia do menu lub zmiany trybu pracy.

To rozwiązanie jest wygodniejsze od potencjometru tam, gdzie ustawiana wartość ma być zapamiętywana programowo, a nie zależeć od fizycznego położenia gałki. ⭐

Najważniejsze cechy

• 20 impulsów na 360° – wygodne sterowanie krokowe
• wbudowany przycisk – obrót i klik w jednym elemencie
• dwa sygnały wyjściowe A i B – standardowe rozwiązanie dla enkoderów inkrementalnych
• wieloobrotowy charakter pracy – bez ograniczenia jak w typowym potencjometrze
• metalowa oś 6 mm, ścięta – łatwy dobór gałki
• długość osi 12,5 mm – praktyczna do paneli i obudów

Kompatybilność i zastosowanie w praktyce

Enkoder EC11 można podłączyć do większości popularnych platform sterujących, które potrafią odczytywać stan wejść cyfrowych.

• 🔌 Arduino Uno, Nano, Mega
• 🔌 ESP8266, ESP32
• 🔌 STM32
• 🔌 Raspberry Pi, jeśli projekt korzysta z GPIO
• 🔌 własne układy cyfrowe i panele sterowania

Najczęściej stosuje się go z rezystorami podciągającymi lub wewnętrznym pull-up mikrokontrolera oraz programową obsługą drgań styków.

• gdy potrzebujesz sterowania krokowego, a nie płynnej zmiany rezystancji,
• gdy chcesz dodać klik do zatwierdzania,
• gdy projekt ma działać jak pokrętło menu lub regulator cyfrowy.

• jeśli potrzebujesz klasycznego potencjometru analogowego,
• jeśli projekt wymaga bardzo wysokiej precyzji lub enkodera przemysłowego,
• jeśli szukasz gotowego modułu z płytką, a nie samego elementu do montażu.

Na co zwrócić uwagę przed zakupem? 🚨

• To nie jest potencjometr. Nie zmienia rezystancji liniowo – generuje impulsy cyfrowe.
• Wymaga obsługi programowej. Aby poprawnie działał, mikrokontroler musi interpretować sygnały A i B.
• Warto przewidzieć filtrację drgań styków. Bez tego mogą pojawiać się błędne zliczenia.
• Sprawdź mechanikę montażu. Oś ma średnicę 6 mm i długość 12,5 mm, więc gałka i panel muszą do tego pasować.

Podłączenie

Typowo wykorzystuje się wyprowadzenia:

• A – sygnał impulsów
• B – sygnał impulsów przesunięty w fazie
• SW lub piny przycisku – funkcja kliknięcia
• GND / wspólne wyprowadzenie – zależnie od sposobu aplikacji

Przykładowy materiał opisujący sposób podłączenia:

• Artykuł opisujący podłączenie enkodera do Arduino

Jeśli enkoder ma sterować menu na wyświetlaczu, dobrze jest obsługiwać odczyt w przerwaniu albo z częstym odpytywaniem wejść. Dzięki temu szybkie obroty nie będą gubiły kroków.

Specyfikacja techniczna

Typ	enkoder obrotowy EC11 z przyciskiem
Liczba impulsów	20 impulsów / 360°
Wyjścia	2 sygnały A i B
Przycisk	tak
Średnica osi	6 mm
Typ osi	metalowa, ścięta
Długość osi	12,5 mm
Prąd roboczy	10 mA
Odporność izolacji	100 ohm min. przy 300 VDC
Zakres temperatury pracy	od -30 °C do 80 °C
Żywotność	20 000 cykli

Typowe zastosowania DIY

• 🛠️ sterownik menu w obudowie warsztatowej
• 🔋 regulacja parametrów zasilacza lub ładowarki
• 🏠 panel sterowania do smart home
• 🎛️ cyfrowy regulator głośności
• 📟 nawigacja po ustawieniach wyświetlacza OLED lub LCD
• projekty samochodowe i motoryzacyjne wymagające pokrętła z kliknięciem

FAQ

Nie. To enkoder impulsowy, więc generuje sygnały cyfrowe, a nie zmienia rezystancję w sposób analogowy.

Tak. To jedno z typowych zastosowań. Trzeba tylko poprawnie podłączyć piny i obsłużyć odczyt w programie.

Najczęściej do zatwierdzania wyboru, wejścia do menu, zmiany trybu pracy albo resetu wartości.

Tak, enkoder pracuje jako element wieloobrotowy, więc nie ma ograniczenia jak standardowy potencjometr.

Co znajduje się w zestawie? 📦

• 1 x Encoder impulsator EC11
