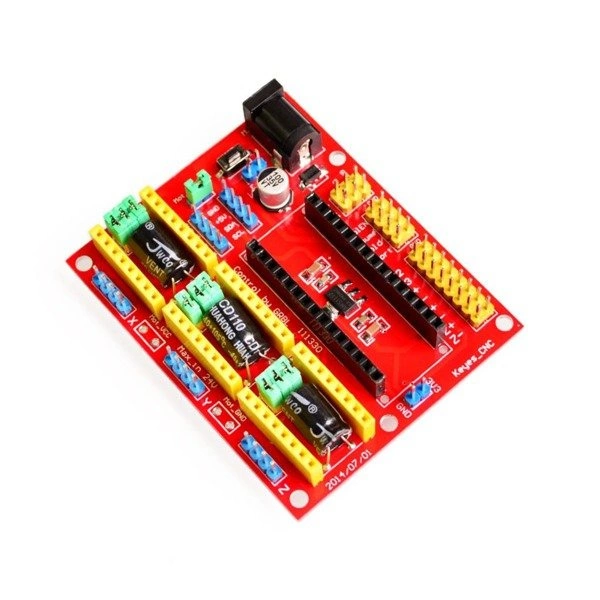

Shield CNC V4 do Arduino Nano – do budowy małej frezarki, grawerki lub osiowego napędu DIY

To kompaktowa płytka rozszerzeń, która pozwala wygodnie podłączyć Arduino Nano oraz do 3 sterowników silników krokowych typu A4988 lub DRV8825. W praktyce taki CNC Shield V4 najczęściej trafia do małych ploterów CNC, grawerek laserowych, prostych frezarek oraz projektów automatyki DIY.

Jeśli szukasz bazy do uruchomienia GRBL na Arduino Nano, ta płytka upraszcza okablowanie, porządkuje złącza i ułatwia podłączenie krańcówek, zasilania oraz silników krokowych.

Do czego sprawdzi się w praktyce?

• grawerka laserowa DIY oparta o Arduino Nano i GRBL,
• ⚙️ mała frezarka CNC 2D / 3D o 3 osiach,
• 🛠️ ploter, przesuw osiowy, stolik XY,
• 🏠 automatyka warsztatowa i mechanizmy pozycjonujące.

Najważniejsze cechy

• współpraca z Arduino Nano,
• obsługa 3 osi / 3 kanałów dla sterowników silników krokowych,
• kompatybilność ze sterownikami A4988 i DRV8825,
• zgodność z GRBL,
• wyprowadzenia pod ENDSTOP,
• dostępny interfejs I2C do podłączenia np. wyświetlacza LCD I2C,
• zasilanie przez gniazdo DC,
• wygodniejszy montaż niż przy łączeniu wszystkiego przewodami „na pająka”.

Kompatybilność – co pasuje, a czego nie ma w zestawie

To bardzo ważne przy zakupie. 🚨

Shield jest przeznaczony do pracy z Arduino Nano. Płytka obsługuje moduły sterowników silników krokowych A4988 lub DRV8825, ale nie są one dołączone do zestawu.

W zestawie znajduje się wyłącznie sam shield CNC V4.

• ❌ brak Arduino Nano,
• ❌ brak stepsticków A4988 / DRV8825,
• ❌ brak silników krokowych,
• ❌ brak krańcówek i przewodów.

Jeżeli kompletujesz maszynę od zera, warto od razu sprawdzić, czy masz wszystkie elementy potrzebne do uruchomienia sterowania.

Jak działa taki CNC Shield?

Płytka nie steruje silnikami samodzielnie. Jej zadaniem jest pośredniczenie między Arduino Nano a modułami sterowników krokowych. Arduino generuje sygnały sterujące, a włożone moduły A4988 lub DRV8825 odpowiadają za właściwe sterowanie prądem silników.

Dzięki temu:

• Arduino Nano realizuje logikę sterowania, np. z firmware GRBL,
• shield porządkuje połączenia i wyprowadzenia,
• stepsticki napędzają silniki osi X, Y i Z.

To rozwiązanie jest popularne w małych maszynach CNC, bo pozwala szybko zbudować funkcjonalny układ sterowania bez projektowania własnej płytki. 💡

Na co zwrócić uwagę przed uruchomieniem?

• 🚨 Sprawdź orientację sterowników A4988 / DRV8825 przed włożeniem do gniazd – błędny montaż może uszkodzić moduł.
• 🔌 Shield pracuje z wejściowym napięciem 7,5 V – 12 V oraz interfejsem zasilania DC 5 V zgodnie z informacjami producenta – przed uruchomieniem sprawdź poprawny sposób zasilania całego układu.
• ⚙️ Ustaw poprawnie ograniczenie prądu na sterownikach krokowych, zgodnie z parametrami używanego silnika.
• 📏 Upewnij się, że silniki są zgodne z używanym sterownikiem i sposobem połączenia cewek.
• 🛠️ Przed podłączeniem krańcówek i dodatkowych modułów sprawdź pinout dla swojej wersji GRBL i Nano.

Dane techniczne

Typ	Shield CNC V4 do Arduino Nano
Liczba osi / kanałów	3
Obsługiwane sterowniki	A4988, DRV8825
Kompatybilność	Arduino Nano, GRBL
Obsługa silników	dwufazowe, czteroprzewodowe silniki krokowe
Maksymalny prąd	do 2 A
Dodatkowe interfejsy	wyprowadzenia IO, ENDSTOP, I2C
Zasilanie	wejście 7,5 V – 12 V, interfejs power DC 5 V

Dlaczego ten moduł ułatwia budowę maszyny CNC?

Przy samodzielnych projektach największy problem to zwykle nie samo Arduino, ale czytelne i bezpieczne połączenie wszystkich elementów. Ten shield skraca ten etap, bo grupuje najważniejsze połączenia w jednym miejscu.

• mniej chaotycznego okablowania,
• łatwiejsza diagnostyka błędów,
• prostsza rozbudowa o krańcówki i moduły I2C,
• wygodniejszy start przy projektach opartych o GRBL.

Typowe zastosowanie w projektach DIY

W praktyce taki moduł jest często wybierany przez osoby, które chcą zbudować:

• grawerkę laserową do drewna, laminatu lub tworzyw,
• mały ploter CNC do PCB,
• mechanizm przesuwu dla kamery lub narzędzia,
• prosty układ pozycjonowania 3-osiowego.

To dobry wybór wtedy, gdy zależy Ci na kompaktowym sterowaniu opartym o Arduino Nano, a nie na dużej płycie głównej od drukarki 3D.

W zestawie

• Moduł do grawerowania CNC V4 – Shield do Arduino Nano – 1 szt.

Uwaga: kolor płytki i elementów może różnić się od prezentowanego na zdjęciach.

W zestawie znajduje się tylko shield CNC V4. Arduino Nano, sterowniki A4988 / DRV8825 i pozostałe elementy trzeba dokupić osobno.

FAQ – najczęstsze pytania

Nie. To płytka rozszerzeń, która wymaga Arduino Nano.

Nie. A4988 i DRV8825 nie są częścią zestawu.

Tak, produkt jest opisany jako zgodny z GRBL.

Tak, płytka ma wyprowadzenia umożliwiające podłączenie ENDSTOP.

Najczęściej jest wykorzystywana w małych projektach CNC, grawerowania i automatyki DIY, ale może być też używana jako płyta rozszerzeń w pokrewnych konstrukcjach opartych o silniki krokowe.
