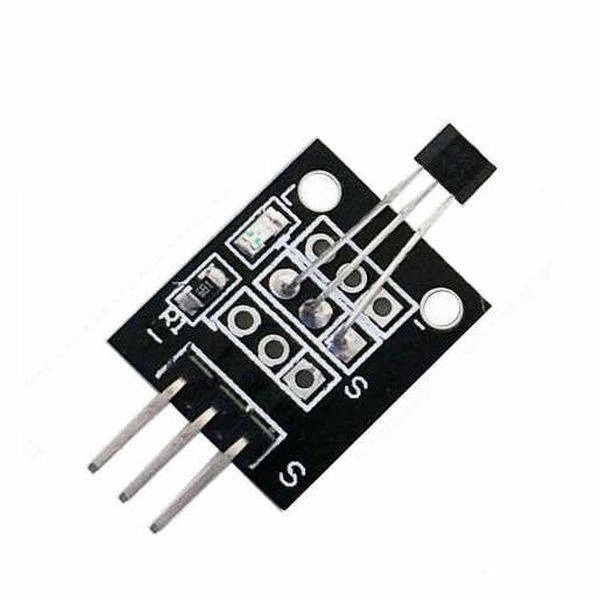

Moduł czujnika Halla KY-035 – do wykrywania pola magnetycznego, pozycji i obrotów

KY-035 to mały moduł z liniowym czujnikiem Halla 49E, który reaguje na zmianę pola magnetycznego i podaje sygnał analogowy. W praktyce oznacza to, że możesz odczytać nie tylko samą obecność magnesu, ale też zmianę natężenia pola.

To dobry wybór do projektów z Arduino, robotyki, prostych układów pomiarowych i amatorskich liczników obrotów. Sprawdza się tam, gdzie chcesz wykrywać ruch magnesu, położenie elementu lub kontrolować prędkość obrotową.

Do czego możesz go użyć? 💡

• pomiar prędkości obrotowej silnika lub koła z magnesem,
• wykrywanie położenia ruchomych elementów,
• detekcja zbliżenia magnesu w projektach DIY,
• robotyka i Arduino Smart Car,
• manetki gazu i układy sterujące, gdzie liczy się bezkontaktowy pomiar,
• proste systemy alarmowe i krańcowe oparte o pole magnetyczne.

Jak działa ten czujnik?

Czujnik Halla mierzy pole magnetyczne. Gdy w jego pobliżu pojawi się magnes, napięcie na wyjściu zmienia się proporcjonalnie do siły pola. Ten model ma wyjście analogowe, więc nie działa jak typowy czujnik zero-jedynkowy.

To ważne: KY-035 nie podaje tylko stanu ON/OFF. Jeśli chcesz uzyskać prosty sygnał przełączający, zwykle potrzebny jest dodatkowy próg w programie lub zewnętrzny komparator. 🚨

W praktyce – kiedy wybrać wersję liniową 49E?

Ten moduł będzie dobrym wyborem, gdy chcesz odczytywać zmianę pola magnetycznego, a nie tylko sam fakt jego wykrycia. Dzięki temu nadaje się do projektów, w których liczy się płynny odczyt lub analiza wartości sygnału.

• Tak – do pomiaru pozycji magnesu, prostych joysticków magnetycznych, eksperymentów z polem magnetycznym.
• Tak – do zliczania obrotów, jeśli magnes i odczyt analogowy są poprawnie ustawione.
• Nie zawsze – jeśli potrzebujesz gotowego sygnału cyfrowego do bezpośredniego podłączenia pod wejście typu stan wysoki/niski.

Podłączenie i kompatybilność 🔌

Moduł pracuje z napięciem 3 V – 6 V DC, dlatego pasuje do wielu popularnych platform i układów prototypowych.

• Arduino – np. Uno, Nano, Mega, Pro Mini,
• ESP8266 / ESP32 – po uwzględnieniu zakresów napięć wejściowych,
• Raspberry Pi – zwykle przez wejście analogowe w zewnętrznym przetworniku ADC,
• inne mikrokontrolery 3,3 V i 5 V.

Wyprowadzenia są typowe dla prostych modułów 3-pin: zasilanie, masa i sygnał. Przed podłączeniem warto sprawdzić oznaczenia pinów na płytce. 🛠️

Na co zwrócić uwagę przed zakupem? ❓

• To jest czujnik analogowy, nie cyfrowy.
• Do działania potrzebuje magnesu – nie wykrywa zwykłego metalu jak czujnik indukcyjny.
• Skuteczność pomiaru zależy od odległości, kierunku i siły magnesu.
• Przy liczniku obrotów trzeba zadbać o stabilne ustawienie magnesu względem czujnika.
• Jeżeli projekt ma pracować jako przełącznik, warto przewidzieć filtrowanie sygnału lub próg programowy.

Typowe zastosowania DIY, warsztatowe i edukacyjne ⚙️

• licznik obrotów wentylatora lub silnika,
• detekcja położenia osi, dźwigni lub pokrętła z magnesem,
• pomiar ruchu w prostych pojazdach robotycznych,
• projekty szkolne i edukacyjne z efektem Halla,
• układy testowe do nauki odczytu sygnałów analogowych.

Praktyczne wskazówki użytkowe 🔧

• Najlepsze wyniki uzyskasz z magnesem trwałym ustawionym powtarzalnie względem sensora.
• Jeśli odczyt „pływa”, skróć przewody i dodaj filtrowanie w programie.
• Przy pomiarze obrotów testuj różne odległości czujnika od magnesu – zbyt duża odległość może osłabić sygnał.
• W systemach 3,3 V sprawdź, czy napięcie sygnałowe mieści się w bezpiecznym zakresie wejścia mikrokontrolera.

Dane techniczne 📏

Model	KY-035
Typ czujnika	liniowy czujnik Halla 49E
Napięcie zasilania	3 V – 6 V DC
Rodzaj wyjścia	analogowe
Maksymalny prąd wyjściowy	20 mA
Pobór prądu	4 mA – 8 mA
Czas reakcji	3 uS
Wyjście MAX / MIN	bez pola magnetycznego: 3,20 V, z polem magnetycznym: 4,30 V
Wymiary modułu	19 mm x 15 mm x 3 mm
Waga	2 g

Co znajduje się w zestawie? 📦

• 1 x moduł czujnika Halla KY-035 – liniowy, 3-pin, 49E

FAQ

Tak, moduł nadaje się do współpracy z Arduino. Najczęściej podłącza się go do wejścia analogowego.

Nie. To czujnik liniowy z wyjściem analogowym.

Nie w taki sposób jak czujniki indukcyjne. Ten moduł reaguje na pole magnetyczne, więc do pracy potrzebny jest magnes.

Tak, ale trzeba poprawnie ustawić magnes i sposób odczytu sygnału. W wielu projektach działa jako prosty sensor obrotów.
