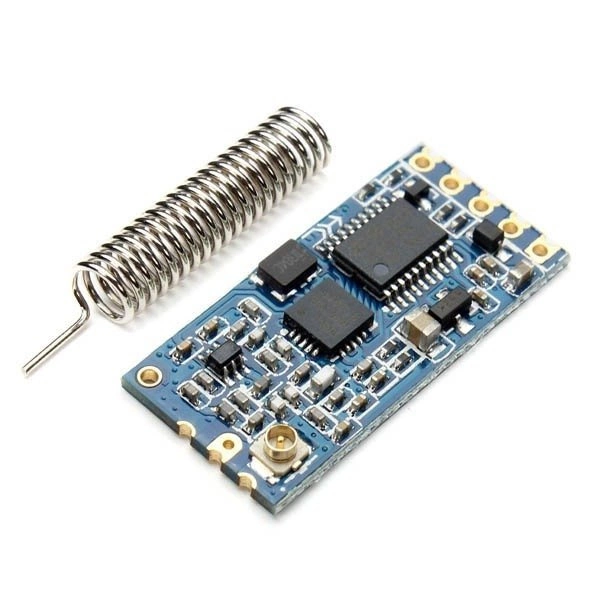

Moduł nRF24L01 + wzmacniacz i antena – do projektów, gdzie zwykły moduł 2,4 GHz to za mało

Ten moduł bezprzewodowy nRF24L01 z wbudowanym wzmacniaczem i anteną sprawdzi się tam, gdzie potrzebujesz dwukierunkowej komunikacji radiowej na większą odległość niż w standardowych wersjach PCB. To praktyczny wybór do projektów DIY, automatyki, telemetrycznych układów pomiarowych oraz komunikacji pomiędzy mikrokontrolerami.

Komunikacja odbywa się przez interfejs SPI, więc moduł można łatwo połączyć z popularnymi platformami takimi jak Arduino, PIC czy ARM. Producent deklaruje zasięg do 1100 m w otwartym terenie, co w praktyce daje duży zapas do zastosowań warsztatowych, domowych i terenowych

Gdzie taki moduł sprawdza się w praktyce?

• bezprzewodowa komunikacja między dwoma mikrokontrolerami,
• 🏠 systemy smart home i zdalne czujniki,
• telemetryczne przesyłanie danych z urządzeń pomiarowych,
• modele, roboty i pojazdy sterowane własnym układem,
• 🛠️ warsztatowe testery i układy diagnostyczne,

Co wyróżnia tę wersję?

Nie jest to podstawowy moduł nRF24L01 z anteną ścieżkową. Tutaj dostajesz wersję wyposażoną w wzmacniacz sygnału oraz zewnętrzną antenę, co przekłada się na lepszy zasięg i stabilniejszą łączność w trudniejszych warunkach.

• ⭐ komunikacja dwustronna w paśmie 2,4 GHz,
• ⭐ transmisja do 2 Mb/s,
• ⭐ 125 kanałów do dyspozycji,
• ⭐ automatyczna transmisja pakietów,
• ⭐ niewielkie wymiary przy dużych możliwościach,

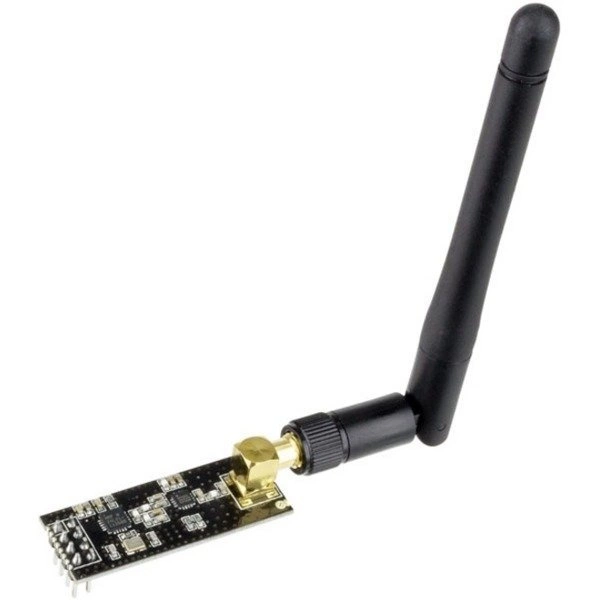

• ⭐ złącze antenowe i antena w zestawie.

Jak działa?

Moduł wykorzystuje układ z rodziny nRF24L01 do bezprzewodowej wymiany danych na paśmie ISM 2,4 GHz. Mikrokontroler wysyła i odbiera dane przez SPI, a sam moduł zajmuje się transmisją radiową, adresowaniem pakietów i pracą na wybranym kanale.

Dzięki temu możesz zbudować np. nadajnik z czujnikiem temperatury i odbiornik pokazujący wyniki na wyświetlaczu, bez prowadzenia przewodów między urządzeniami 💡

Kompatybilność i podłączenie

Moduł współpracuje z mikrokontrolerami obsługującymi SPI. Z opisu wynika, że wejścia akceptują TTL 0-5 V, co ułatwia integrację z wieloma popularnymi platformami prototypowymi.

• 🔌 Arduino,
• 🔌 mikrokontrolery PIC,
• 🔌 platformy ARM,
• 🔌 inne układy z obsługą SPI.

Ważne: zasilanie modułu wynosi 3,0 V – 3,6 V. To parametr krytyczny przy projektowaniu układu. Przed podłączeniem sprawdź, czy Twój układ zasilania jest stabilny i mieści się w tym zakresie 🚨

Na co zwrócić uwagę przed zakupem?

• 🚨 To nie jest moduł Wi-Fi – pracuje na nRF24L01 i wymaga obsługi przez mikrokontroler.
• 🚨 Deklarowany zasięg do 1100 m dotyczy otwartego terenu. W budynkach, przy ścianach, metalowych obudowach i zakłóceniach będzie mniejszy.
• 🚨 Wymaga poprawnego zasilania 3,0 V – 3,6 V.
• 🚨 Do uruchomienia potrzebna jest konfiguracja w kodzie i obsługa interfejsu SPI.

Praktyczne wskazówki użytkowe

• 🔋 Przy nadawaniu moduł pobiera do 115 mA, więc nie zasilaj go z przypadkowego, słabego źródła.
• 📏 Antena powinna mieć możliwie swobodną przestrzeń wokół siebie – to poprawia jakość linku radiowego.
• 🛠️ Jeśli komunikacja jest niestabilna, sprawdź najpierw zasilanie, przewody SPI i ustawiony kanał transmisji.

Dane techniczne

Układ / rodzina	nRF24L01
Pasmo pracy	ISM 2,4 GHz
Komunikacja z mikrokontrolerem	SPI
Moc	22 dBm
Prędkość transmisji	do 2 Mb/s
Modulacja	GFSK
Liczba kanałów	125
Zasięg	do 1100 m w otwartym terenie
Zasilanie	3,0 V – 3,6 V
Pobór prądu – nadawanie	115 mA
Pobór prądu – odbiór	45 mA
Pobór prądu – power down	4,2 µA
Wymiary	40 x 16 x 14 mm
Dodatkowe funkcje	automatyczna transmisja pakietów

Typowe zastosowania DIY

Jeśli budujesz własny system komunikacji radiowej, ten moduł daje większą swobodę niż najprostsze wersje bez anteny zewnętrznej. Możesz wykorzystać go do:

• przesyłania danych z czujników między budynkami lub stanowiskami,
• bezprzewodowego sterowania urządzeniem z poziomu drugiego mikrokontrolera,
• budowy prostych sieci urządzeń pomiarowych,
• komunikacji pomiędzy modułem bazowym a urządzeniem mobilnym.

FAQ – najczęstsze pytania

Tak, moduł komunikuje się przez SPI i jest często używany w projektach Arduino.

Nie. Zakres zasilania podany dla tego modelu to 3,0 V – 3,6 V.

Nie. To wartość deklarowana dla otwartego terenu. W praktyce zasięg zależy od przeszkód, zakłóceń, ustawienia anteny i jakości zasilania.

Nie. To moduł radiowy nRF24L01 do własnych połączeń między urządzeniami.

Zawartość zestawu

• moduł bezprzewodowy nRF24L01 + wzmacniacz i antena
