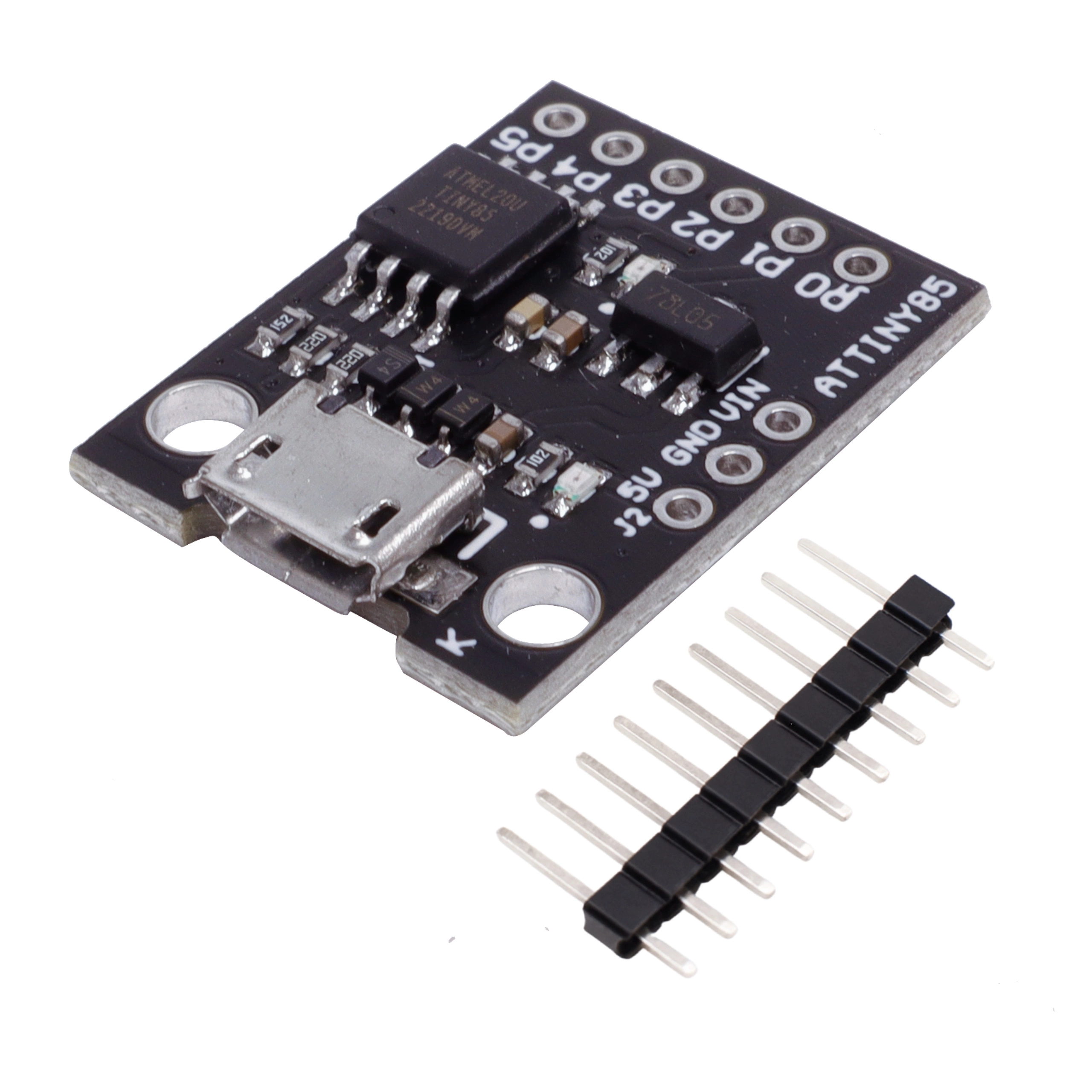

Moduł ATTINY85 Mini Micro USB – mały sterownik do prostych projektów DIY

To kompaktowy moduł z mikrokontrolerem ATtiny85, często wybierany jako mała alternatywa dla klasycznych płytek Arduino. Sprawdza się tam, gdzie liczy się niewielki rozmiar, niskie zużycie miejsca i kilka podstawowych wejść/wyjść zamiast rozbudowanej platformy.

Dzięki wbudowanemu bootloaderowi i złączu Micro USB moduł można programować z poziomu Arduino IDE. To praktyczne rozwiązanie do małych układów sterowania, prostych automatyk, zabawek elektronicznych, testerów i projektów edukacyjnych. 🔧

Gdzie taki moduł sprawdza się najlepiej? 💡

• Małe projekty DIY – sterowanie LED, prostymi czujnikami, przekaźnikami i sygnalizacją.
• Urządzenia o ograniczonej przestrzeni – niewielka płytka łatwiej mieści się w obudowie.
• Prototypowanie – szybkie testy układów bez konieczności używania większej platformy.
• Nauka mikrokontrolerów AVR – dobry punkt wejścia do pracy z rodziną ATtiny.
• Proste automaty i sterowniki – gdy wystarcza kilka linii I/O.

Najważniejsze cechy w praktyce

• Mikrokontroler z rodziny ATtiny w małej płytce.
• Kompatybilność z Arduino IDE – wygodne programowanie w znanym środowisku.
• Bootloader przez Micro USB – bez potrzeby osobnego programatora do typowego wgrywania szkiców.
• 6 portów I/O – wystarczające do wielu prostych zastosowań.
• Diody LED informujące o zasilaniu i stanie portu PB1.
• Wyprowadzenia w rastrze 2,54 mm – łatwe użycie na płytce stykowej i w montażu przewlekanym.
• Kompaktowy rozmiar PCB: 17,5 mm × 19 mm bez złącza USB. 📏

Kompatybilność i programowanie

Moduł jest zgodny z Arduino IDE 1.0+ dla systemów Windows, OSX i Linux. To ważne, jeśli szukasz małej płytki, którą da się obsłużyć w popularnym środowisku bez przechodzenia na bardziej złożone narzędzia.

W praktyce oznacza to, że moduł może być dobrym wyborem dla osób, które:

• znają już podstawy Arduino,
• chcą zmniejszyć rozmiar projektu,
• potrzebują prostego sterownika AVR do konkretnego zadania.

• To nie jest zamiennik pełnowymiarowego Arduino do bardziej rozbudowanych projektów.
• Moduł ma 6 portów I/O, więc liczba podłączanych elementów jest ograniczona.
• Najlepiej sprawdza się w prostych i kompaktowych aplikacjach, a nie tam, gdzie potrzebujesz wielu pinów, ekranów czy rozbudowanej komunikacji.

Jak działa i jak go używać? ⚙️

Po podłączeniu modułu przez Micro USB możesz wgrać program z Arduino IDE, korzystając z wbudowanego bootloadera. Następnie płytka może pracować jako samodzielny sterownik – obsługując wejścia, wyjścia i logikę programu.

Typowy schemat pracy wygląda tak:

• podłączasz moduł do komputera przez USB,
• wgrywasz szkic z Arduino IDE,
• łączysz wybrane piny z elementami projektu,
• zasilasz układ i uruchamiasz go jako sterownik docelowy. 🔌

• Przed wyborem tej płytki sprawdź, czy 6 linii I/O wystarczy do Twojego projektu.
• Jeśli projekt ma działać w małej obudowie, zwróć uwagę na wymiary płytki i miejsce na przewody.
• Opis pinów na płytce pomaga przy podłączeniu, ale przed uruchomieniem warto jeszcze raz sprawdzić zgodność połączeń. 🛠️

Zasilanie i ważne informacje 🚨

Producent podaje zasilanie 5 V lub 7 V do 25 V oraz wbudowany stabilizator 5 V 500 mA. Przy projektach praktycznych zawsze warto upewnić się, w jaki sposób chcesz zasilać cały układ i jakie obciążenie będą miały podłączone elementy.

Jeśli planujesz używać modułu do sterowania dodatkowymi urządzeniami, pamiętaj, że:

• sam mikrokontroler to jedno, a zasilanie elementów wykonawczych to osobna kwestia,
• przy większych obciążeniach należy stosować odpowiednie układy pośrednie,
• przed pierwszym uruchomieniem dobrze jest sprawdzić polaryzację oraz sposób zasilania. 🔋

Specyfikacja techniczna

Układ	ATtiny85
Zasilanie	5 V lub 7 V do 25 V
Liczba portów I/O	6
Programowanie	bootloader przez Micro USB
Kompatybilność	Arduino IDE 1.0+ dla Windows, OSX i Linux
Sygnalizacja LED	zasilanie oraz stan portu PB1 – pin 6 procesora
Stabilizator	5 V 500 mA
Grubość laminatu	2 mm
Wyprowadzenia	przelotowe, raster 2,54 mm, na obwodzie modułu
Rozmiar PCB	17,5 mm × 19 mm bez wtyku USB

Dla kogo ten moduł będzie dobrym wyborem?

Jeśli szukasz małego modułu ATTINY85 zgodnego z Arduino do prostego projektu, ten model będzie sensowną opcją. Szczególnie wtedy, gdy zależy Ci na:

• małych wymiarach,
• łatwym programowaniu przez USB,
• niewielkiej liczbie potrzebnych pinów,
• budowie prostego sterownika AVR do projektu DIY.

FAQ

Tak, producent podaje zgodność z Arduino IDE 1.0+ dla Windows, OSX i Linux.

Nie. To mały moduł z mikrokontrolerem ATtiny85, przeznaczony do prostszych zastosowań i mniejszych projektów.

Moduł udostępnia 6 portów I/O.

Tak, to jedna z głównych zalet tej płytki. PCB ma 17,5 mm × 19 mm bez wtyku USB.
