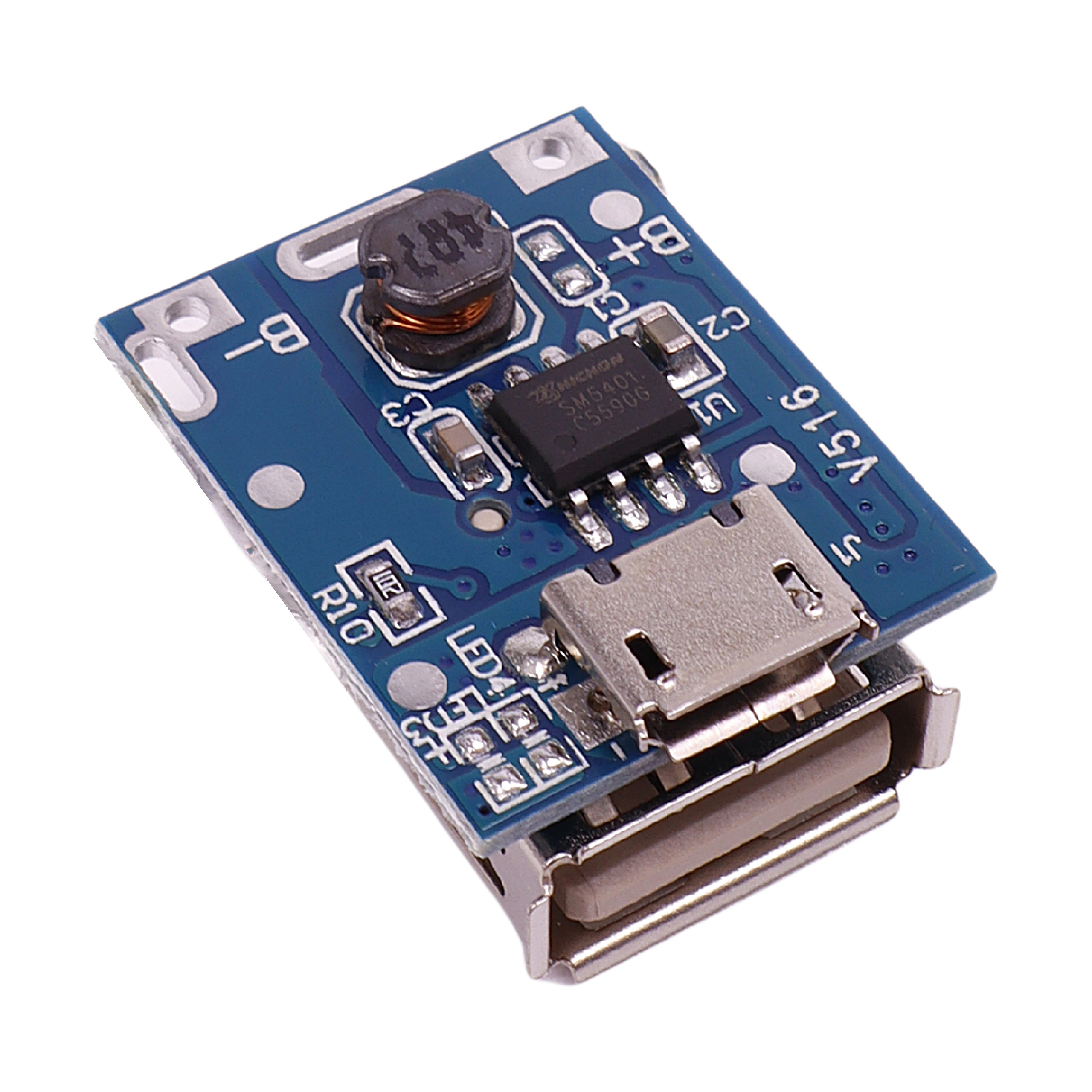

🔋 Ten moduł pozwala zbudować prosty powerbank z pojedynczego ogniwa Li-Ion lub Li-Po 1S. Ładuje akumulator z wejścia micro USB 5 V, a następnie podaje na wyjście USB typu A napięcie 5 V do zasilania małych urządzeń.

Sprawdzi się w projektach DIY, małych obudowach, własnych pakietach z ogniwem 3,7 V oraz tam, gdzie potrzebujesz jednocześnie ładowania ogniwa, ochrony przed zbyt głębokim rozładowaniem i wyjścia USB 5 V.

Do czego przyda się ten moduł? 💡

• budowa własnego powerbanku z ogniwa 18650 lub pakietu 1S Li-Po,
• zasilanie małych urządzeń USB z akumulatora 3,7 V,
• projekty elektroniczne DIY, mobilne zasilacze, prototypy,
• wymiana elektroniki w prostym powerbanku,
• małe urządzenia warsztatowe i terenowe z wyjściem 5 V.

Jak działa? ⚙️

Moduł współpracuje z jednym ogniwem lub pakietem 1S. Po podłączeniu zasilania 5 V do wejścia micro USB ładuje akumulator prądem do 1 A. Po podłączeniu odbiornika do gniazda USB typu A podnosi napięcie z ogniwa do 5 V na wyjściu.

Na płytce znajduje się także funkcja ochrony akumulatora. Rozładowywanie zostaje zatrzymane przy napięciu ogniwa 2,9 V, co pomaga ograniczyć ryzyko zbyt głębokiego rozładowania.

Dioda LED sygnalizuje pracę modułu: podczas ładowania miga, a przy poborze energii przez urządzenie świeci ciągle.

Najważniejsze cechy

• wejście ładowania micro USB 5 V,
• wyjście USB typu A 5 V,
• obsługa akumulatorów Li-Ion / Li-Po 1S,
• maksymalny prąd ładowania: 1 A,
• maksymalny prąd wyjściowy: 1 A,
• ochrona przed nadmiernym rozładowaniem,
• bardzo małe wymiary – łatwy montaż w ciasnej obudowie,
• możliwość jednoczesnego ładowania powerbanku i zasilania urządzenia z USB.

Kompatybilność 🔌

Ten moduł jest przeznaczony do pracy z:

• ogniwami Li-Ion 3,7 V,
• pakietami Li-Po 1S,
• pojedynczymi ogniwami 18650 pracującymi jako 1S,
• urządzeniami zasilanymi z USB 5 V o poborze do 1 A.

Nie jest to moduł do pakietów 2S, 3S i wyższych. Jeśli masz akumulator o napięciu wyższym niż pojedyncze ogniwo litowe 1S, ten model nie będzie odpowiedni.

Na co zwrócić uwagę przed zakupem? 🚨

• moduł pracuje wyłącznie z pakietem 1S,
• maksymalne obciążenie wyjścia to 1 A – do bardziej prądożernych urządzeń trzeba wybrać mocniejszy model,
• wejście ładowania wymaga zasilania 5 V,
• wydajność przy konwersji z 3,7 V na 5 V wynosi około 85%, więc część energii jest naturalnie tracona podczas podbijania napięcia,
• przy złym podłączeniu biegunowości akumulatora można uszkodzić moduł lub ogniwo.

Montaż w praktyce 🛠️

Podłączenie jest proste, ale warto zrobić je starannie:

• do pól B+ i B- podłącz akumulator 1S,
• ładowanie akumulatora odbywa się przez micro USB 5 V,
• odbiornik podłączasz do gniazda USB typu A.

Przy montażu w obudowie zostaw trochę miejsca na przewody i dostęp do obu portów. Jeśli urządzenie ma pracować mobilnie, dobrze jest zabezpieczyć płytkę przed zwarciem i przypadkowym kontaktem z metalowymi elementami.

• podłączenie pakietu większego niż 1S,
• próba zasilania urządzeń pobierających więcej niż 1 A,
• brak zabezpieczenia mechanicznego płytki w obudowie,
• mylenie wejścia ładowania z wyjściem USB.

Dane techniczne 📏

Typ modułu	moduł ładowania i ochrony ogniw do powerbanku
Obsługiwany pakiet	1S Li-Ion / Li-Po
Napięcie wejściowe USB	5 V
Prąd ładowania	1 A maks.
Napięcie wyjściowe	5 V
Prąd wyjściowy	1 A maks.
Napięcie odcięcia rozładowania	2,9 V
Wydajność	85% przy wejściu 3,7 V i wyjściu 5 V / 1 A
Wymiary	17,2 x 12,3 x 22,5 mm

Dla kogo ten moduł będzie dobrym wyborem? ⭐

• dla osób budujących własny powerbank od podstaw,
• dla elektroników i majsterkowiczów pracujących z ogniwami 1S,
• dla użytkowników potrzebujących prostego źródła 5 V z akumulatora 3,7 V,
• do małych projektów mobilnych, gdzie liczy się rozmiar płytki.

FAQ

Tak, jeśli jest to pojedyncze ogniwo pracujące jako 1S i mieści się w typowym zakresie napięcia dla Li-Ion.

Tak, przez wyjście USB 5 V, ale trzeba uwzględnić ograniczenie do 1 A maksymalnie. Do telefonów wymagających wyższego prądu ładowanie może być wolne lub niestabilne.

Tak. Rozładowywanie jest zatrzymywane przy napięciu ogniwa 2,9 V.

Tak, według specyfikacji moduł obsługuje jednoczesne ładowanie powerbanku i zasilanie urządzenia z wyjścia USB.

W zestawie 📦

• moduł ładowania i ochrony ogniw do budowy power-banku, Li-Po, Li-Ion – 1 szt.
