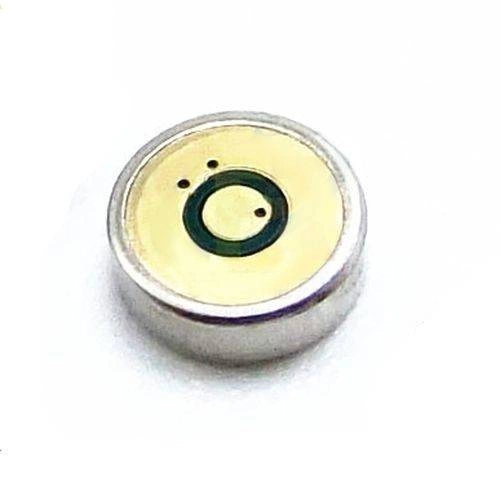

Mikrofon pojemnościowy SMD 4 x 1,5 mm – mały element do projektów audio i elektroniki

Miniaturowy mikrofon pojemnościowy SMD 4 x 1,5 mm to podzespół do urządzeń, w których liczy się bardzo mały rozmiar i możliwość montażu bezpośrednio na płytce PCB. Sprawdzi się w projektach DIY, modułach rejestracji dźwięku, układach detekcji głosu oraz kompaktowej elektronice przenośnej. 🔧

To dobry wybór wtedy, gdy potrzebujesz małego mikrofonu SMD do lutowania, a nie gotowego modułu z wyjściem przewodowym.

Gdzie taki mikrofon sprawdza się w praktyce? 💡

• własne projekty audio na PCB,
• układy reagujące na dźwięk lub mowę,
• miniaturowe rejestratory i urządzenia przenośne,
• elektronika użytkowa o ograniczonej przestrzeni montażowej,
• prototypy IoT i systemy sterowania głosowego,
• naprawy lub wymiana mikrofonu w kompatybilnych urządzeniach.

Najważniejsze cechy

• Format SMD – do montażu powierzchniowego na płytce.
• Bardzo małe wymiary – średnica 4 mm, wysokość 1,3 mm.
• Szeroki zakres pracy – zasilanie robocze od 1 V do 10 V.
• Niskie zużycie prądu – maksymalnie 500 uA.
• Pasmo przenoszenia 50 Hz – 20 kHz – odpowiednie do zastosowań związanych z dźwiękiem i mową.
• Stosunek sygnału do szumu > 59 dB – użyteczny w kompaktowych aplikacjach audio.

Na co zwrócić uwagę przed zakupem? 🚨

To jest sam wkład mikrofonowy SMD, czyli element elektroniczny do wlutowania. Nie jest to gotowy moduł z przedwzmacniaczem, przewodem ani złączem.

• Wymaga poprawnego montażu na PCB.
• W praktyce potrzebuje odpowiednio zaprojektowanego układu wejściowego.
• Przed zakupem warto sprawdzić wymiary, sposób montażu i zgodność z płytką.
• Ze względu na mały rozmiar najlepiej nadaje się do precyzyjnego lutowania i prac serwisowych. 🛠️

Jak działa taki mikrofon?

Mikrofon pojemnościowy zamienia fale dźwiękowe na sygnał elektryczny. W zastosowaniach DIY trafia zwykle do układu audio, przedwzmacniacza lub wejścia mikrokontrolera przez odpowiednio dobrany tor sygnałowy. ⚙️

Dzięki małej obudowie można go stosować tam, gdzie klasyczny mikrofon przewlekany lub większy moduł zwyczajnie się nie zmieści.

Kompatybilność i zastosowanie montażowe 🔌

Produkt sprawdzi się wszędzie tam, gdzie projekt przewiduje mikrofon elektretowy / pojemnościowy SMD o średnicy 4 mm i niskim profilu. Jest szczególnie przydatny w:

• małych płytkach rozwojowych,
• urządzeniach z ciasną obudową,
• projektach audio niskoprądowych,
• wymianie uszkodzonego mikrofonu o zbliżonych parametrach i wymiarach.

Jeśli wymieniasz mikrofon w istniejącym urządzeniu, porównaj nie tylko średnicę i wysokość, ale też punkty lutownicze oraz orientację otworu akustycznego.

Dane techniczne 📏

Typ	mikrofon pojemnościowy SMD
Średnica	4 mm
Wysokość	1,3 mm
Zakres częstotliwości	50 Hz – 20 kHz
Pobór prądu	maks. 500 uA
Napięcie	3 V
Zasilanie robocze	1 V – 10 V
Stosunek sygnał / szum	> 59 dB

Wskazówki praktyczne 🛠️

• Przed lutowaniem sprawdź orientację montażu i ułożenie pól na PCB.
• Nie zasłaniaj otworu akustycznego obudową, klejem ani topnikiem.
• W bardzo małych urządzeniach zostaw możliwie czysty tor dopływu dźwięku.
• Jeśli projekt ma pracować z mikrokontrolerem, zwykle potrzebny będzie odpowiedni układ wejściowy lub wzmacniający.

FAQ – pytania przed zakupem ❓

Nie. To sam mikrofon SMD, czyli element do wlutowania w układ.

Tak, szczególnie tam, gdzie potrzebny jest bardzo mały mikrofon do PCB.

Tak, ale trzeba porównać wymiary, sposób montażu i parametry z oryginalnym elementem.

W zestawie znajduje się 1 szt.

Zawartość zestawu 📦

• Mikrofon pojemnościowy SMD 4 x 1,5 mm – 1 szt.
