Description

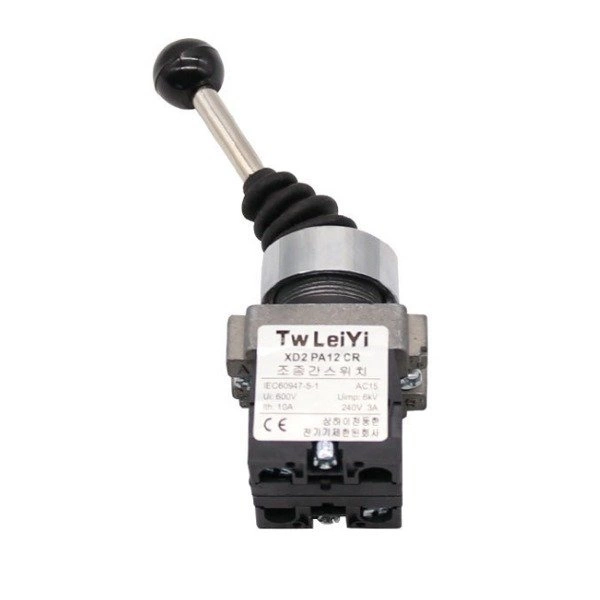

Manipulator joystick LY61-PA12 CR – do sterowania przód/tył z pozycją neutralną

LY61-PA12 CR to panelowy joystick bistabilny do prostego sterowania kierunkiem pracy urządzenia. Sprawdza się tam, gdzie potrzebny jest czytelny ruch dźwigni: przód – środek – tył, bez samoczynnego odbijania po puszczeniu.

To dobry wybór do automatyki, maszyn, stanowisk sterowniczych, projektów DIY, robotyki i układów sterowania, w których operator ma ręcznie ustawić pozycję i pozostawić ją do czasu kolejnej zmiany.

Dużą zaletą jest gumowa osłona, która zabezpiecza mechanizm przed pyłem, wodą i olejem, dzięki czemu przełącznik można stosować także w trudniejszym środowisku pracy.

Co to oznacza w praktyce?

Ten model działa jako przełącznik z pozycją neutralną. Dźwignię można przestawić w jedną stronę, w drugą stronę albo ustawić w środku.

• pozycja 1 – np. jazda do przodu, podnoszenie, przesuw w lewo
• pozycja środkowa – neutralna
• pozycja 2 – np. jazda do tyłu, opuszczanie, przesuw w prawo

Bistabilny mechanizm oznacza, że dźwignia nie wraca sama po puszczeniu. Zostaje w ustawionej pozycji, dopóki użytkownik nie przestawi jej ręcznie. 💡

To ważne, jeśli szukasz joysticka do świadomego utrzymywania stanu pracy, a nie chwilowego impulsu.

Gdzie taki joystick sprawdza się najlepiej?

• ⚙️ w pulpitach sterowniczych i obudowach maszyn
• 🛠️ w układach sterowania ruchem przód/tył
• w projektach DIY i amatorskiej automatyce
• 🤖 w robotyce i urządzeniach prototypowych
• 🏠 w niestandardowych panelach sterowania do warsztatu
• w specjalnych aplikacjach pojazdowych i przemysłowych, jeśli parametry elektryczne są zgodne z układem

Jeśli budujesz własny panel sterujący, ten typ manipulatora daje operatorowi wyczuwalne i jednoznaczne położenia, co ułatwia obsługę bez patrzenia na sam przełącznik.

Najważniejsze cechy użytkowe

• 3 pozycje pracy – przód, tył i środek
• bistabilne działanie – dźwignia pozostaje w wybranym położeniu
• osłona gumowa – ochrona przed pyłem, wodą i olejem
• montaż panelowy M22 – popularny standard instalacyjny
• do zastosowań technicznych – automatyka, maszyny, projekty sterowania
• czytelna obsługa ręczna – łatwe sterowanie kierunkiem ruchu

Kompatybilność i montaż

Manipulator jest przeznaczony do montażu w obudowie lub panelu. Producent podaje gwint mocujący M22, więc przed zakupem warto sprawdzić średnicę otworu montażowego i ilość miejsca za panelem.

Ten model będzie odpowiedni, jeśli szukasz:

• joysticka do panelu sterowniczego,
• przełącznika kierunku pracy,
• manipulatora z pozycją neutralną,
• wersji, która nie odbija automatycznie.

Na co zwrócić uwagę przed zakupem?

• czy Twój układ wymaga działania bistabilnego, a nie monostabilnego,
• czy panel ma przygotowany otwór pod M22,
• czy parametry elektryczne przełącznika są zgodne z obciążeniem,
• czy za panelem jest wystarczająco dużo miejsca na korpus i podłączenie przewodów. 🚨

Jak używać, żeby uniknąć błędnego zakupu?

Najczęstsza pomyłka przy takich produktach dotyczy nazewnictwa. W nazwie często pojawia się określenie „2-pozycyjny”, ale z opisu działania wynika, że joystick pracuje jako układ z trzema stanami: przód, neutralny, tył. To właśnie ta informacja jest kluczowa przy doborze do sterowania.

Przed montażem sprawdź:

• czy potrzebujesz pozycji neutralnej,
• czy joystick ma utrzymywać ustawienie po puszczeniu,
• czy nie szukasz przypadkiem wersji chwilowej, która sama wraca do środka.

W praktyce ten model lepiej pasuje do wyboru kierunku lub trybu pracy niż do funkcji wymagających automatycznego powrotu po zwolnieniu dźwigni.

Parametry techniczne

Model	LY61-PA12 CR
Typ	przełącznik joystick
Pozycje pracy	3: przód / środek / tył
Działanie	bistabilne
Prąd / napięcie	3 A / 240 V AC
Moc	50 W
Rezystancja styku maks.	100 mΩ
Gwint mocujący	M22
Montaż	w obudowie / panelu
Temperatura pracy	od -25°C do +70°C

Wskazówki praktyczne

• 🔌 Dobierz joystick do rzeczywistego obciążenia elektrycznego układu.
• 📏 Sprawdź zgodność otworu montażowego z gwintem M22.
• 🛠️ Jeśli urządzenie pracuje w zapylonym środowisku, nie usuwaj osłony gumowej.
• ⚠️ Do funkcji bezpieczeństwa i układów krytycznych stosuj wyłącznie elementy przewidziane do takich zastosowań przez projektanta instalacji.

FAQ

Nie. To model bistabilny, więc po ustawieniu pozostaje w danej pozycji.

Tak, dzięki gumowej osłonie jest lepiej zabezpieczony przed pyłem, wodą i olejem niż otwarte przełączniki panelowe.

Producent podaje gwint M22, więc należy przewidzieć montaż panelowy zgodny z tym standardem.

Tak, to jedno z typowych zastosowań tego typu manipulatora, szczególnie gdy potrzebna jest także pozycja neutralna.

Nie będzie właściwy tam, gdzie joystick ma działać chwilowo i automatycznie wracać po puszczeniu.
