Description

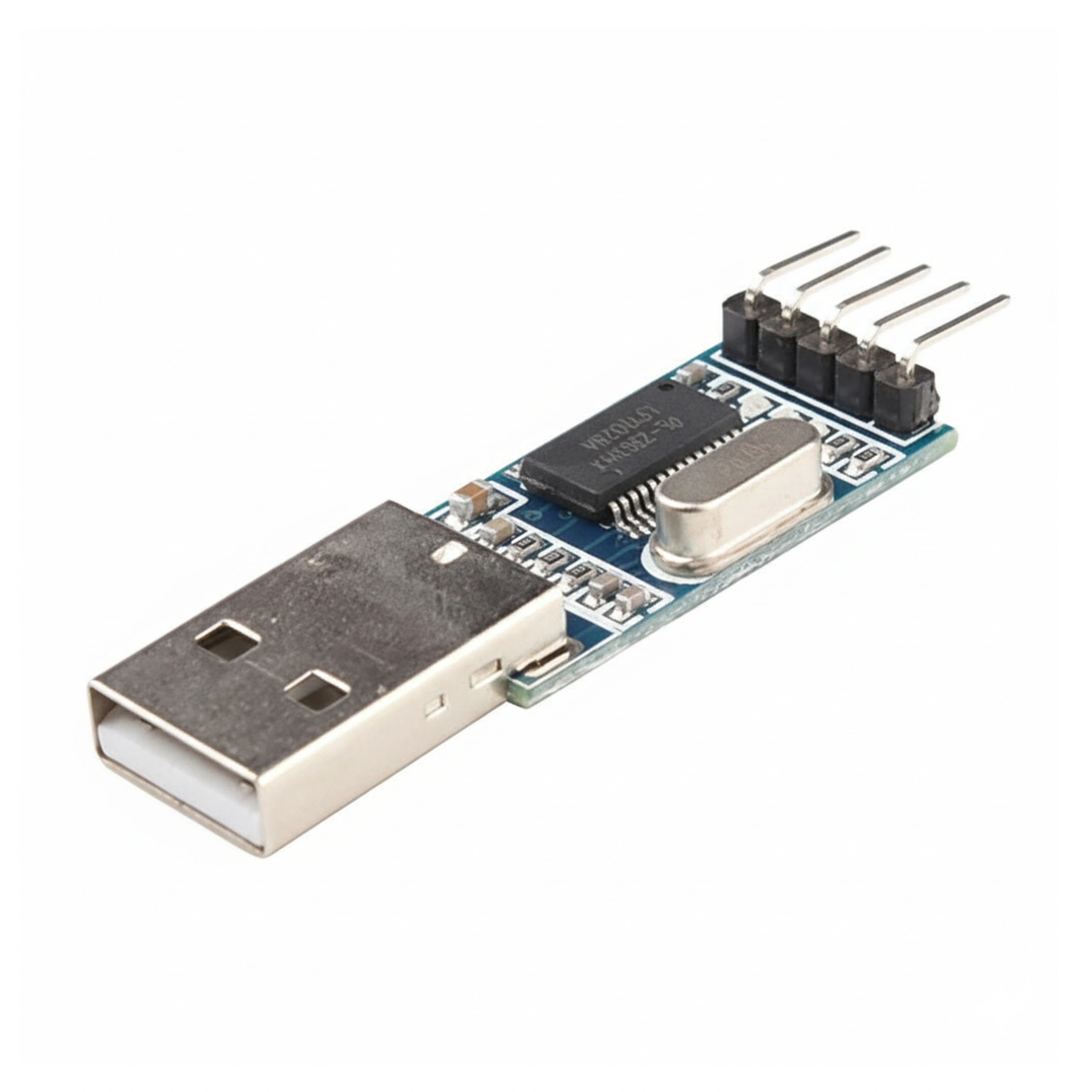

Konwerter USB do TTL / UART / RS232 na PL2303HX – do programowania i komunikacji z elektroniką 🔌

Ten moduł pozwala połączyć komputer przez USB z urządzeniami komunikującymi się przez UART / TTL / RS232. W praktyce to wygodna przejściówka do Arduino, sterowników, kontrolerów lotu, modułów DIY i płytek bez gniazda USB.

Jeśli masz układ z wyprowadzeniami GND, TXD, RXD i chcesz go programować albo odczytywać dane przez port szeregowy, ten konwerter rozwiązuje problem bez budowania dodatkowego interfejsu.

• układ oparty na PL2303HX
• komunikacja przez USB 1.1 i 2.0
• wyjście zasilania 3,3 V lub 5 V do zewnętrznego układu
• diody LED sygnalizujące transmisję
• przydatny do programowania i diagnostyki UART

Do czego przyda się w praktyce? 🛠️

To narzędzie najczęściej kupują osoby, które chcą:

• wgrywać program do Arduino lub zgodnych płytek bez USB,
• ⚙️ połączyć komputer z urządzeniem UART do konfiguracji lub debugowania,
• uruchamiać moduły DIY wymagające komunikacji TX/RX,
• 🚁 obsługiwać wybrane kontrolery, np. projekty typu MultiWii.

To nie jest gadżet „na wszelki wypadek”, tylko bardzo praktyczny adapter warsztatowy – szczególnie wtedy, gdy płyta główna ma tylko piny szeregowe.

Jak działa taki konwerter? ⚙️

Moduł zamienia sygnał USB z komputera na komunikację szeregową używaną przez elektronikę. Po stronie urządzenia najczęściej korzystasz z trzech linii:

• GND – masa,
• TXD – nadawanie danych,
• RXD – odbiór danych.

Typowe podłączenie wygląda tak:

• GND konwertera → GND układu,
• TXD konwertera → RXD układu,
• RXD konwertera → TXD układu.

To ważne: TX łączymy z RX, a nie z TX.

Kompatybilność – kiedy ten model będzie odpowiedni?

Ten konwerter sprawdzi się z urządzeniami, które komunikują się przez TTL / UART / RS232 i nie mają własnego portu USB. Najczęstsze zastosowania:

• Arduino i płytki zgodne,
• mikrokontrolery z bootloaderem UART,
• moduły diagnostyczne i testowe,
• kontrolery lotu i starsze konstrukcje DIY,
• urządzenia serwisowe z liniami TX/RX.

Przed zakupem sprawdź, czy Twoje urządzenie rzeczywiście korzysta z komunikacji szeregowej przez piny UART oraz jakie poziomy napięć obsługuje.

Na co uważać przed podłączeniem? 🚨

Przy tego typu adapterach najważniejsza jest zgodność połączeń. Błędne podłączenie może uszkodzić konwerter albo płytę główną.

• 🚨 upewnij się, że podłączasz właściwe piny: GND, TXD, RXD,
• 🚨 nie myl linii TXD i RXD,
• 🚨 sprawdź, czy układ ma pracować z 3,3 V czy 5 V,
• 🚨 nie zakładaj automatycznie, że każde złącze opisane jako „serial” działa tak samo,
• 🚨 przed pierwszym uruchomieniem porównaj opis pinów z dokumentacją płytki.

Szczególnie ważna uwaga z praktyki: płytkę kontrolera warto zasilać własnym napięciem, a nie z konwertera USB. Dotyczy to zwłaszcza bardziej rozbudowanych układów oraz konfiguracji z MultiWii.

Programowanie Arduino i podobnych płytek – ważna wskazówka 💡

Przy wgrywaniu programu do Arduino lub podobnych układów ten konwerter może wymagać ręcznego restartu płytki w odpowiednim momencie.

W praktyce wygląda to tak:

• uruchamiasz kompilację i wysyłanie programu,
• na początku procesu naciskasz RESET na płytce Arduino,
• mikrokontroler wchodzi w sekwencję programowania.

Jeśli nie zrobisz restartu we właściwym momencie, program może się nie wgrać – mimo że samo połączenie jest poprawne.

Najważniejsze cechy techniczne

Układ	PL2303HX
Interfejs po stronie komputera	USB
Interfejs po stronie urządzenia	UART / TTL / RS232
Poziom zasilania wyjściowego	3,3 V / 5 V
Kompatybilność USB	USB 1.1, USB 2.0
Sygnalizacja pracy	2 diody LED komunikacji
Typowe linie połączeniowe	GND, TXD, RXD
Zawartość zestawu	sam konwerter, bez kabla USB i bez dodatkowych przewodów

Sterowniki i system Windows ❓

Ten model bazuje na kontrolerze PL2303, dlatego w niektórych wersjach systemu Windows mogą być potrzebne dodatkowe sterowniki.

Producent zwraca uwagę, że PL2303 nie współpracuje bezproblemowo z Windows 8.0 i Windows 10 bez odpowiedniego sterownika. Jeśli komputer nie wykrywa urządzenia poprawnie, warto skorzystać z instrukcji:

Jak wgrać sterownik do PL2303HX – Win8.0

W praktyce – typowe błędy użytkowników

• ❌ podłączenie TX do TX zamiast TX do RX,
• ❌ brak wspólnej masy GND,
• ❌ zasilanie całej płytki z konwertera, choć układ powinien mieć osobne źródło,
• ❌ próba programowania bez ręcznego resetu płytki,
• ❌ brak sterownika lub nieprawidłowy sterownik w Windows.

Jeżeli połączenie nie działa, zacznij właśnie od tych punktów – w większości przypadków problem leży tutaj, a nie w samym module.

Dla kogo będzie dobrym wyborem?

Ten konwerter będzie dobrym wyborem, jeśli:

• masz płytkę bez portu USB,
• potrzebujesz prostego interfejsu do UART / TTL,
• programujesz Arduino lub podobne układy,
• chcesz mieć pod ręką adapter do serwisu i diagnostyki elektroniki,
• wiesz, jak sprawdzić zgodność pinów i napięć przed podłączeniem.

FAQ – pytania przed zakupem

Tak, konwerter nadaje się do programowania Arduino i płytek zgodnych, które nie mają własnego złącza USB. Przy wgrywaniu programu może być potrzebny ręczny reset płytki.

Nie. W komplecie znajduje się sam konwerter, bez kabla USB i bez dodatkowych przewodów.

Teoretycznie moduł udostępnia napięcie 3,3 V lub 5 V, ale w praktyce zaleca się, aby płytkę kontrolera zasilać osobno. To bezpieczniejsze rozwiązanie.

Może wymagać dodatkowych sterowników. Dla układu PL2303HX to istotna kwestia, dlatego przed zakupem warto uwzględnić konfigurację systemu.

Do podstawowej komunikacji zwykle wystarczą GND, TXD i RXD.

Podsumowanie

Konwerter USB/TTL/UART/RS232 PL2303HX 3,3 V / 5 V to praktyczna przejściówka dla osób pracujących z elektroniką, mikrokontrolerami i płytkami bez USB. Pomaga programować, diagnozować i komunikować się z urządzeniami przez port szeregowy.

Najważniejsze przed użyciem to: sprawdzić zgodność pinów, dobrać właściwe napięcie, zadbać o sterownik i nie zasilać w ciemno całego układu z adaptera. Dzięki temu unikniesz najczęstszych problemów i błędnego zakupu.
