Description

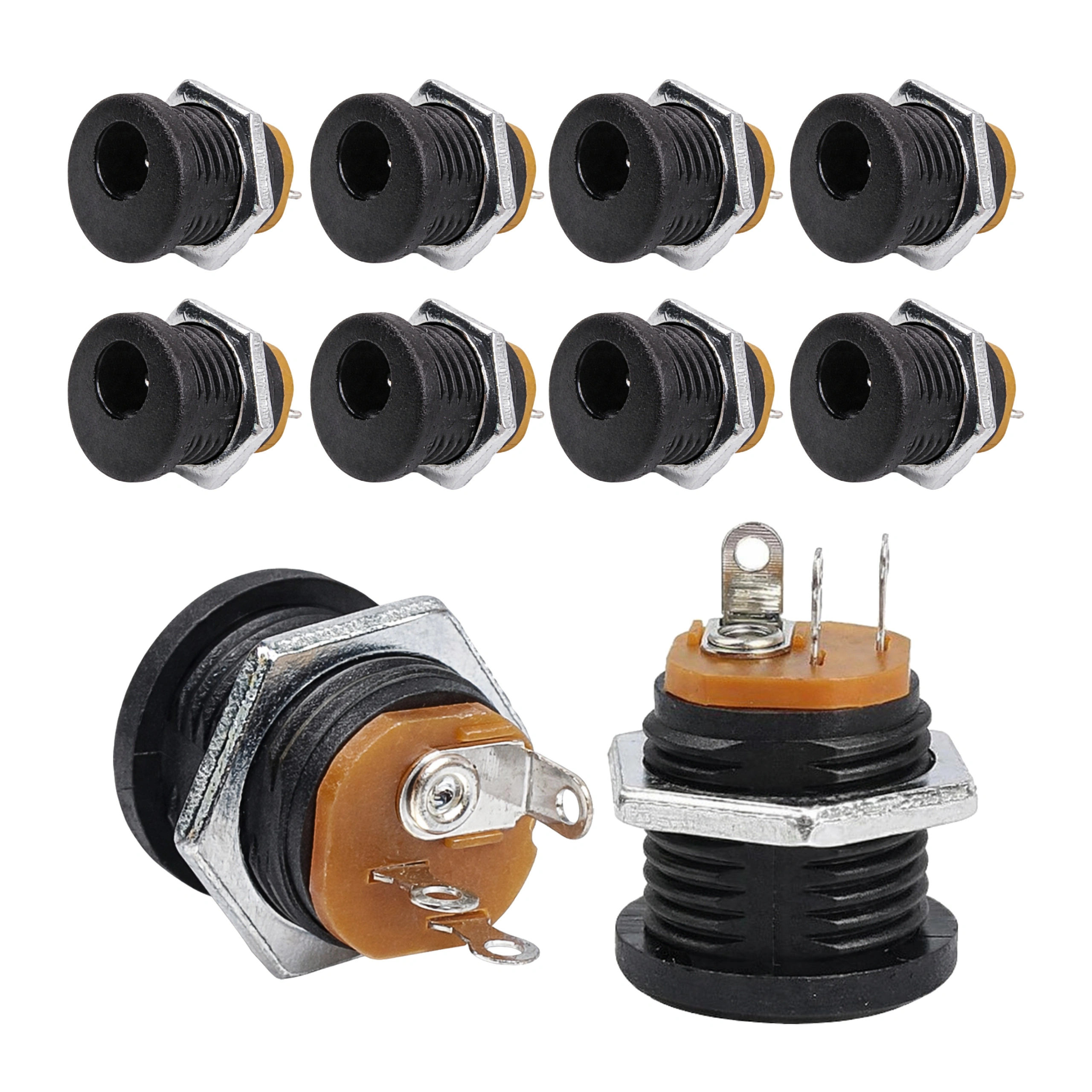

Gniazdo DC 2,1/5,5 mm wkręcane M11 – do panelu, obudowy i zasilania projektów DIY

Jeśli potrzebujesz wyprowadzić zasilanie do obudowy urządzenia, sterownika albo własnego projektu, to gniazdo DC 2,1/5,5 mm jest jednym z najczęściej stosowanych rozwiązań. Ten wariant ma gwint M11, więc montaż w panelu jest prosty i pewny – wkładasz gniazdo w otwór, dokręcasz nakrętkę i masz gotowe miejsce do podłączenia standardowego zasilacza DC. 🔌

W zestawie znajduje się 10 sztuk, co sprawdza się nie tylko przy jednej naprawie, ale też w warsztacie, przy produkcji małych serii, budowie prototypów i pracach serwisowych. 📦

W praktyce – gdzie takie gniazdo sprawdza się najlepiej?

To typowy element do zasilania urządzeń niskonapięciowych. Najczęściej stosuje się go wtedy, gdy chcesz zamontować wejście zasilania bezpośrednio w obudowie i korzystać z popularnych wtyków DC 5,5/2,1 mm.

• obudowy urządzeń elektronicznych
• własne zasilacze i moduły sterujące
• projekty Arduino, DIY i prototypy
• naprawy sprzętu z uszkodzonym gniazdem zasilania
• panele montażowe i skrzynki sterownicze
• urządzenia warsztatowe i hobbystyczne

W porównaniu z gniazdami montowanymi „na stałe” do płytki, wersja panelowa z gwintem daje większą swobodę. Możesz umieścić gniazdo dokładnie tam, gdzie jest wygodne dla użytkownika, niezależnie od położenia elektroniki wewnątrz obudowy. 🛠️

Kompatybilność – z jakimi wtykami i zasilaczami działa?

To gniazdo DC 2,1/5,5 mm, czyli współpracuje z popularnymi wtykami zewnętrznymi o średnicy 5,5 mm i pinem wewnętrznym 2,1 mm. To bardzo częsty standard w elektronice użytkowej i projektowej. 💡

Przed zakupem warto upewnić się, że Twój zasilacz ma właśnie taki rozmiar wtyku. Nie każdy wtyk 5,5 mm będzie pasował – różnice pojawiają się najczęściej na średnicy wewnętrznej.

• Pasuje do: wtyków DC 5,5/2,1 mm
• Nie zakładaj zgodności bez sprawdzenia: z wtykami 5,5/2,5 mm
• Montaż: panelowy, przez otwór z dokręceniem nakrętki

• Sprawdź rozmiar wtyku zasilacza: 2,1/5,5 mm.
• Sprawdź, czy w obudowie możesz wykonać otwór pod gwint M11.
• Pamiętaj, że to gniazdo do zastosowań zgodnych z podanym obciążeniem elektrycznym.

Montaż – jak używać tego gniazda w obudowie?

Montaż jest prosty i typowy dla gniazd panelowych:

• przygotuj otwór dopasowany do gwintu M11,
• włóż gniazdo od strony zewnętrznej panelu,
• ustaw je we właściwej pozycji,
• dokręć nakrętkę, aby unieruchomić element,
• przylutuj przewody do wyprowadzeń.

Taki sposób montażu dobrze sprawdza się w plastikowych i metalowych obudowach. Gniazdo siedzi stabilnie i nie „ucieka” przy częstym wkładaniu wtyku.

• zbyt mały lub zbyt duży otwór w panelu,
• przegrzanie styków podczas lutowania,
• brak sprawdzenia polaryzacji przed uruchomieniem układu,
• użycie gniazda z obciążeniem wyższym niż dopuszczalne.

Najważniejsze cechy użytkowe

• popularny standard DC 2,1/5,5 mm
• gwint M11 do montażu w panelu lub obudowie
• wygodna wersja wkręcana
• kompaktowa forma do mniejszych urządzeń
• zestaw 10 sztuk do serwisu, warsztatu i produkcji
• dobre rozwiązanie do napraw oraz budowy własnych układów zasilania

Specyfikacja techniczna

Typ produktu	gniazdo DC
Rozmiar	2,1/5,5 mm
Rodzaj montażu	panelowy, wkręcany
Gwint	M11
Obciążenie znamionowe	DC 30 V / 0,5 A
Rezystancja styku	≤0,03 Ω
Rezystancja izolacji	≥100 MΩ (DC 250 V)
Ilość w zestawie	10 sztuk

Bezpieczeństwo i ograniczenia użytkowe

To mały element montażowy, ale w praktyce warto zwrócić uwagę na kilka rzeczy. Nie przekraczaj parametrów DC 30 V / 0,5 A. Jeśli urządzenie pobiera większy prąd, trzeba dobrać gniazdo o odpowiedniej wytrzymałości prądowej. 🔋

• 🚨 montuj w suchym i czystym miejscu,
• 🚨 nie dopuszczaj do zabrudzenia styków,
• 🚨 przed uruchomieniem sprawdź polaryzację połączeń,
• 🚨 przy lutowaniu pracuj krótko i precyzyjnie, aby nie uszkodzić elementu.

FAQ – pytania, które najczęściej pojawiają się przed zakupem

Tak, jeśli zasilacz ma wtyk DC 5,5/2,1 mm i cały układ mieści się w parametrach elektrycznych gniazda.

Tak. To właśnie jedno z częstszych zastosowań. Ważne jest tylko poprawne wykonanie otworu i solidne dokręcenie nakrętki.

Tak, 10 sztuk to wygodny zapas do napraw, testów i budowy kilku urządzeń.

To wersja panelowa do montażu w obudowie, z wyprowadzeniami do lutowania przewodów.

Dlaczego ten zestaw ma sens w warsztacie? ⭐

To drobny, ale bardzo przydatny element, który często rozwiązuje konkretny problem: jak wygodnie i estetycznie doprowadzić zasilanie do obudowy. Dzięki standardowi 2,1/5,5 mm oraz montażowi M11 możesz szybko wykorzystać go w nowych projektach i podczas napraw, bez kombinowania z niestandardowymi złączami.

Jeśli szukasz wkręcanego gniazda DC do panelu, kompatybilnego z popularnymi zasilaczami i dostępnego od razu w pakiecie 10 sztuk, ten zestaw będzie praktycznym wyborem do elektroniki, DIY i codziennej pracy serwisowej. 🔧
