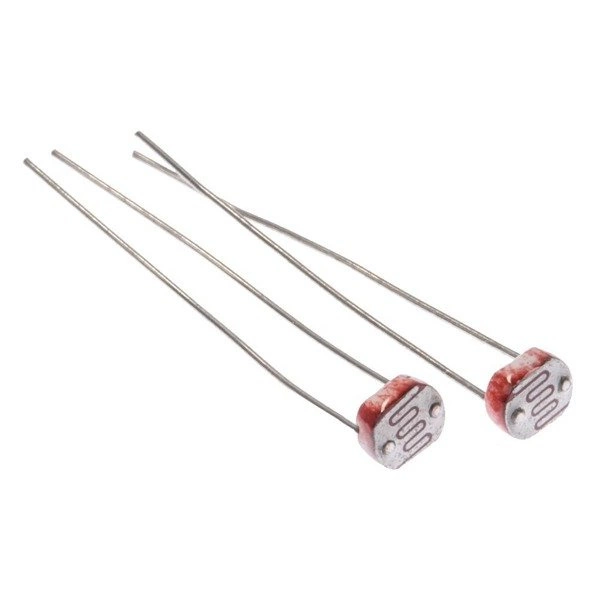

Fotorezystor GL5528 10 kΩ – 20 kΩ 5 mm – do czujników światła, Arduino i prostych układów DIY

GL5528 to klasyczny fotorezystor LDR 5 mm, którego rezystancja zmienia się wraz z natężeniem światła. W praktyce oznacza to prosty sposób na wykrywanie dnia i nocy, zmian oświetlenia lub obecności światła w projekcie elektronicznym.

Ten model sprawdzi się w układach z Arduino, prostych automatycznych lampkach, czujnikach zmierzchu, projektach edukacyjnych i elektronice hobbystycznej. W zestawie znajduje się 10 sztuk, więc można od razu wykonać kilka prototypów albo mieć zapas do warsztatu.

Do czego możesz go użyć? 💡

• Czujnik zmierzchu – automatyczne włączanie oświetlenia po zmroku.
• Arduino i mikrokontrolery – odczyt poziomu światła przez wejście analogowe.
• Projekty szkolne i edukacyjne – nauka działania dzielnika napięcia i czujników analogowych.
• Alarmy i wskaźniki optyczne – wykrywanie zasłonięcia lub pojawienia się światła.
• Elektronika DIY – lampki nocne, automatyka domowa, prosty monitoring oświetlenia.

Jak działa fotorezystor GL5528? ⚙️

Fotorezystor nie generuje napięcia sam z siebie. To element, którego rezystancja maleje przy większym oświetleniu i rośnie, gdy robi się ciemniej.

Najczęściej używa się go w dzielniku napięcia z drugim rezystorem. Tak przygotowany sygnał można podać na wejście analogowe Arduino, ESP lub innego mikrokontrolera.

Dla użytkownika oznacza to prostą zasadę:

• więcej światła → inna wartość napięcia na wejściu,
• mniej światła → zmiana odczytu, którą można wykorzystać w programie lub układzie analogowym.

Kompatybilność 🔌

Fotorezystor GL5528 jest kompatybilny z typowymi projektami opartymi o:

• Arduino Uno, Nano, Mega, Pro Mini,
• ESP8266, ESP32,
• Raspberry Pi – przy użyciu zewnętrznego przetwornika ADC lub gotowego modułu,
• układy analogowe i cyfrowe DIY,
• płytki stykowe, płytki uniwersalne i własne PCB.

To sam element LDR, a nie gotowy moduł z elektroniką. Do pracy w projekcie zwykle potrzebny jest jeszcze rezystor oraz odpowiedni sposób odczytu sygnału.

Najważniejsze cechy w praktyce ⭐

• Rezystancja jasna: 10 kΩ – 20 kΩ – użyteczny zakres dla prostych układów światłoczułych.
• Rezystancja ciemna: 1 MΩ – wyraźna zmiana parametrów przy spadku oświetlenia.
• Rozmiar 5 x 2 mm – kompaktowy element do małych konstrukcji.
• Moc maksymalna: 100 mW – do typowych zastosowań sygnałowych.
• Napięcie maksymalne DC: 150 V – duży zapas pod względem samego elementu, ale w projektach z mikrokontrolerami pracuje się zwykle na znacznie niższych napięciach.
• Zakres temperatur pracy: od -30 °C do +70 °C – nadaje się do wielu warunków użytkowych.
• Zestaw 10 sztuk – wygodny do prototypowania i testów.

Na co zwrócić uwagę przed zakupem? 🚨

• To nie jest cyfrowy czujnik światła – fotorezystor daje sygnał analogowy zależny od układu, w którym pracuje.
• Nie jest to gotowy moduł – brak wbudowanego komparatora, potencjometru czy złącz pinowych.
• Wartości rezystancji są orientacyjne – jak w przypadku LDR, parametry zależą od warunków oświetlenia i konkretnego zastosowania.
• Do precyzyjnych pomiarów natężenia światła lepszy może być dedykowany czujnik lux z interfejsem cyfrowym.

Jak używać w praktyce? 🛠️

Najprostszy sposób podłączenia to użycie fotorezystora z drugim rezystorem jako dzielnika napięcia.

• jedną stronę LDR podłącz do zasilania,
• drugą do punktu pomiarowego i rezystora,
• drugi koniec rezystora do masy,
• punkt pomiarowy podłącz do wejścia analogowego mikrokontrolera.

W praktyce często testuje się kilka wartości rezystora stałego, aby dobrać czułość układu do konkretnego miejsca montażu.

• podłączanie LDR bez dodatkowego rezystora i oczekiwanie stabilnego odczytu,
• stosowanie w miejscu z bardzo zmiennym oświetleniem bez filtracji programowej,
• oczekiwanie szybkiej reakcji jak w fotodiodzie lub fototranzystorze,
• brak osłony przed światłem bocznym, gdy układ ma reagować tylko na jeden kierunek.

Specyfikacja techniczna 📏

Symbol	GL5528
Typ	fotorezystor LDR
Rezystancja jasna	10 kΩ – 20 kΩ
Rezystancja ciemna	1 MΩ
Napięcie maksymalne DC	150 V
Moc maksymalna	100 mW
Rozmiar	5 x 2 mm
Temperatura pracy	od -30 °C do +70 °C
Ilość w zestawie	10 szt.

FAQ – pytania, które pojawiają się najczęściej

Tak. To popularny element do projektów Arduino, szczególnie do odczytu światła przez wejście analogowe.

Tak, to jedno z najczęstszych zastosowań. Trzeba tylko zbudować odpowiedni układ z rezystorem lub użyć komparatora.

Nie. To sam fotorezystor z wyprowadzeniami przewlekanymi, bez płytki i złącza pinowego.

Tak, długie wyprowadzenia ułatwiają montaż na płytce stykowej i w prototypach DIY.

Co znajduje się w zestawie? 📦

• 10 x fotorezystor GL5528 10 kΩ – 20 kΩ, LDR 5 mm
