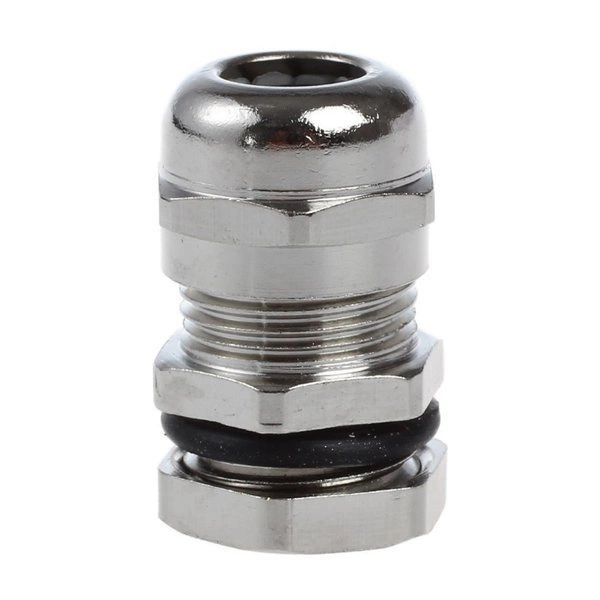

Dławnica kablowa PG16 IP68 – do szczelnego przejścia przewodu przez obudowę

Jeśli prowadzisz kabel przez ściankę puszki, szafy sterowniczej, rozdzielnicy albo obudowy urządzenia, sama dziura w obudowie to za mało. Potrzebne jest szczelne i pewne przepustowe mocowanie przewodu. Ta dławnica kablowa PG16 z nakrętką została zaprojektowana właśnie do tego celu.

W praktyce pomaga zabezpieczyć wejście przewodu przed pyłem, kurzem i wilgocią, a dzięki klasie szczelności IP68 sprawdzi się również w bardziej wymagających warunkach przemysłowych i warsztatowych. 🔧

Gdzie taka dławnica sprawdza się najlepiej?

To element stosowany wszędzie tam, gdzie przewód musi wejść do wnętrza obudowy bez luzu i bez nieszczelności.

• puszki i skrzynki elektryczne,
• szafy sterownicze,
• rozdzielnice i boxy instalacyjne,
• obudowy urządzeń elektrycznych,
• instalacje przemysłowe,
• układy telekomunikacyjne i teleinformatyczne.

To dobry wybór, gdy zależy Ci nie tylko na przeprowadzeniu przewodu, ale też na jego mechanicznym dociśnięciu i ograniczeniu dostępu wilgoci do środka obudowy. 💡

Najważniejsze cechy w praktyce

• Stopień ochrony IP68 – do pracy w miejscach narażonych na pył i wilgoć.
• Rozmiar PG16 – do przewodów o średnicy 10–14 mm.
• Metalowa konstrukcja – trwały korpus ze stali nierdzewnej.
• Uszczelnienie NBR – uszczelka i o-ring z elastomeru NBR.
• Nakrętka w zestawie – łatwiejszy montaż w obudowie.
• Szeroki zakres temperatur pracy – od -40 °C do +100 °C, krótkotrwale do +120 °C.

Kompatybilność – do jakiego kabla pasuje?

Najważniejszy parametr przy wyborze dławnicy to średnica zewnętrzna przewodu, a nie sam przekrój żył. Ten model jest przeznaczony do kabli o średnicy:

• 10–14 mm

To oznacza, że przed zakupem warto zmierzyć rzeczywistą średnicę zewnętrzną kabla z izolacją. 📏

Na co uważać?

• jeśli kabel ma mniej niż 10 mm, uszczelnienie może być zbyt słabe,
• jeśli kabel ma więcej niż 14 mm, może nie wejść prawidłowo w zacisk,
• rozmiar PG16 dotyczy standardu dławnicy i gwintu – nie należy go mylić z przekrojem przewodu.

Jak działa dławnica kablowa?

Po przełożeniu kabla przez dławnicę i dokręceniu elementu zaciskowego uszczelka obejmuje przewód. Dzięki temu uzyskujesz jednocześnie:

• uszczelnienie przejścia przez obudowę,
• stabilizację przewodu,
• ograniczenie przedostawania się pyłu i wilgoci do środka.

To prosty, ale bardzo ważny element przy budowie szczelnych i bezpiecznych przejść kablowych. ⚙️

Montaż – na co zwrócić uwagę?

Montaż jest prosty, ale przy dławnicach technicznych liczą się detale. 🛠️

• dobierz otwór montażowy odpowiedni do gwintu PG16,
• przed dokręceniem sprawdź, czy o-ring dobrze przylega do obudowy,
• nie zaciskaj dławnicy na kablu o zbyt małej lub zbyt dużej średnicy,
• dokręcaj z wyczuciem, aby nie uszkodzić przewodu ani elementów uszczelniających,
• przy montażu w cienkich ściankach upewnij się, że nakrętka została dobrze skontrowana.

W praktyce: szczelność IP68 uzyskasz tylko wtedy, gdy poprawnie dobierzesz średnicę kabla i właściwie dokręcisz dławnicę.

Dane techniczne

Typ	Dławnica kablowa PG16 z nakrętką
Stopień ochrony	IP68
Zakres średnicy przewodów	10–14 mm
Temperatura pracy	-40 °C do +100 °C, krótkotrwale do +120 °C
Materiał korpusu	stal nierdzewna
Uszczelnienie	elastomer NBR, o-ring NBR
Kolor	srebrny
Wymiary	H: 21 mm, GL: 8 mm, AG: 22 mm
Waga	około 33 g

Typowe zastosowania

• 🔌 wprowadzanie przewodów do obudów urządzeń,
• 🏠 uszczelnianie wejść kablowych w puszkach i skrzynkach,
• ⚙️ prowadzenie kabli w instalacjach automatyki,
• 🛠️ zabezpieczanie przejść przewodów w warsztacie i przemyśle,
• montaż w obudowach technicznych, boxach i szafkach sterowniczych.

FAQ – najczęstsze pytania

Może być stosowana tam, gdzie potrzebna jest wysoka szczelność przejścia przewodu. Kluczowe jest jednak poprawne dopasowanie kabla i prawidłowy montaż.

Nie. Pasuje do kabli o średnicy zewnętrznej 10–14 mm.

Tak, w zestawie znajduje się 1 sztuka dławnicy z nakrętką.

Tak, parametry takie jak IP68 oraz szeroki zakres temperatur wskazują na zastosowania techniczne i przemysłowe.

Zawartość zestawu

• Dławnica kablowa PG16 IP68 – 1 szt.
