Czujnik indukcyjny do wykrywania metalu bez kontaktu

LJ12A3-4-Z/BX to indukcyjny czujnik zbliżeniowy NPN / NO, który wykrywa obecność elementów metalowych bez fizycznego dotyku. Sprawdza się tam, gdzie zwykła krańcówka mechaniczna szybko się zużywa albo gdzie liczy się powtarzalna praca: w maszynach DIY, automatyce, drukarkach 3D, prostych układach sterowania czy stanowiskach warsztatowych. 🔧

Ten model działa w zakresie do 4 mm i może być zasilany napięciem 6 V – 36 V DC, więc łatwo dopasować go do wielu instalacji sterujących i układów przemysłowych.

Do czego możesz go użyć?

• jako bezdotykowy czujnik krańcowy w maszynach i mechanizmach,
• do wykrywania położenia metalowego elementu ruchomego,
• do zliczania przejazdu metalowych części,
• w układach DIY z przekaźnikiem, sterownikiem PLC lub wejściem cyfrowym,
• w warsztacie, automatyce amatorskiej i prostych aplikacjach przemysłowych. ⚙️

Jak działa ten czujnik?

Czujnik wytwarza pole elektromagnetyczne. Gdy w jego zasięgu pojawi się metalowy obiekt, pole ulega zmianie i czujnik przełącza wyjście. Nie wymaga nacisku ani kontaktu mechanicznego, dlatego dobrze nadaje się do pracy tam, gdzie liczy się trwałość i powtarzalność działania.

To ważne: jest to czujnik indukcyjny, więc wykrywa metal, a nie drewno, plastik, szkło czy inne materiały niemetaliczne. 🚨

Wyjście NPN / NO – co to oznacza w praktyce?

Ten model ma wyjście NPN / NO:

• NPN – po wykryciu metalu czujnik podaje na wyjściu stan niski 0 V,
• NO (normalnie otwarty) – wyjście aktywuje się dopiero po zadziałaniu czujnika.

To istotne przy doborze do sterownika lub elektroniki. Jeśli Twój układ wymaga logiki PNP albo wersji NC, ten model nie będzie właściwym wyborem. ❓

Na co zwrócić uwagę przed zakupem?

• Wykrywa tylko metal – nie zadziała na tworzywa sztuczne czy drewno.
• Zasięg do 4 mm – w praktyce wymaga poprawnego ustawienia względem wykrywanego elementu. 📏
• Wyjście NPN – sprawdź zgodność z wejściem sterownika, modułu lub mikrokontrolera.
• Zasilanie 6 V – 36 V DC – nie podłączaj bezpośrednio do napięcia AC.
• Prąd pracy max 300 mA – nie należy przekraczać tej wartości na wyjściu.

Montaż i podłączenie 🔌

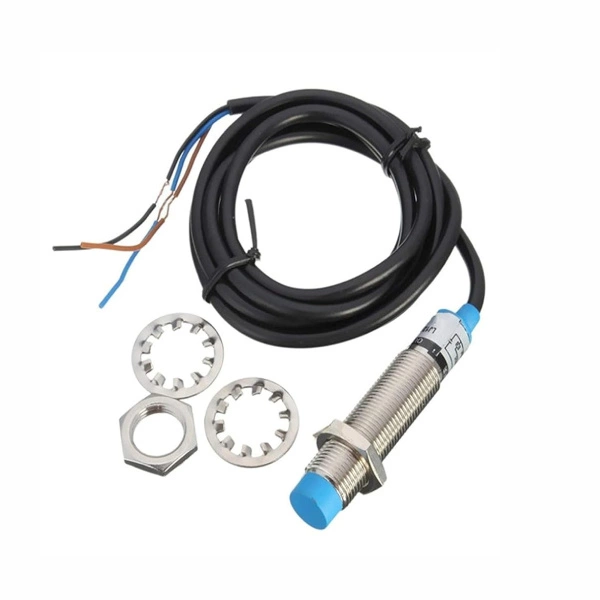

Czujnik ma obudowę M12 oraz przewód o długości 1 m. Gwintowany korpus i dołączone nakrętki ułatwiają ustawienie głębokości osadzenia oraz stabilne zamocowanie.

Przed montażem warto sprawdzić:

• czy wykrywany element jest metalowy,
• czy dystans roboczy mieści się w zakresie działania czujnika,
• czy wejście urządzenia współpracuje z wyjściem NPN,
• czy zasilanie w układzie mieści się w zakresie 6 V – 36 V DC.

W praktyce – kiedy ten model będzie dobrym wyborem?

• gdy potrzebujesz prostego czujnika wykrywającego metal,
• gdy budujesz układ z wejściem cyfrowym NPN,
• gdy chcesz zastąpić mechaniczny styk rozwiązaniem bezdotykowym,
• gdy liczy się łatwy montaż w standardzie M12. 🛠️

Specyfikacja techniczna

Typ czujnika	indukcyjny
Model	LJ12A3-4-Z/BX
Konfiguracja wyjścia	NPN / NO
Zasięg	0 – 4 mm
Napięcie zasilania	6 V – 36 V DC
Maksymalny prąd pracy	300 mA
Obudowa	M12
Liczba przewodów	3
Długość przewodu	1 m
Wymiary	63 x 12 mm

Kompatybilność

Czujnik może współpracować z urządzeniami, które obsługują sygnał NPN i zasilanie w zakresie 6 V – 36 V DC, na przykład:

• sterownikami PLC,
• modułami przekaźnikowymi,
• układami automatyki DIY,
• wejściami cyfrowymi maszyn i urządzeń sterujących.

Przed podłączeniem sprawdź schemat swojego układu oraz sposób interpretacji sygnału przez wejście sterujące. 🏠

Typowe błędy przy wyborze i użytkowaniu 🚨

• zakup wersji NPN do układu wymagającego PNP,
• próba wykrywania materiałów niemetalicznych,
• ustawienie czujnika zbyt daleko od obiektu,
• podłączenie do niewłaściwego napięcia zasilania,
• obciążenie wyjścia powyżej dopuszczalnego prądu.

FAQ

Tak, jest przeznaczony do wykrywania metalu. Skuteczność może zależeć od rodzaju materiału i odległości.

Tak, bardzo często jest stosowany jako bezdotykowy czujnik krańcowy do wykrywania położenia metalowego elementu.

Tak, ponieważ zakres zasilania wynosi od 6 V do 36 V DC. 🔋

Może działać, ale trzeba sprawdzić zgodność poziomów sygnału, sposób podłączenia wyjścia NPN oraz zasilanie całego układu.

Zawartość zestawu 📦

• czujnik zbliżeniowy indukcyjny z przewodem
