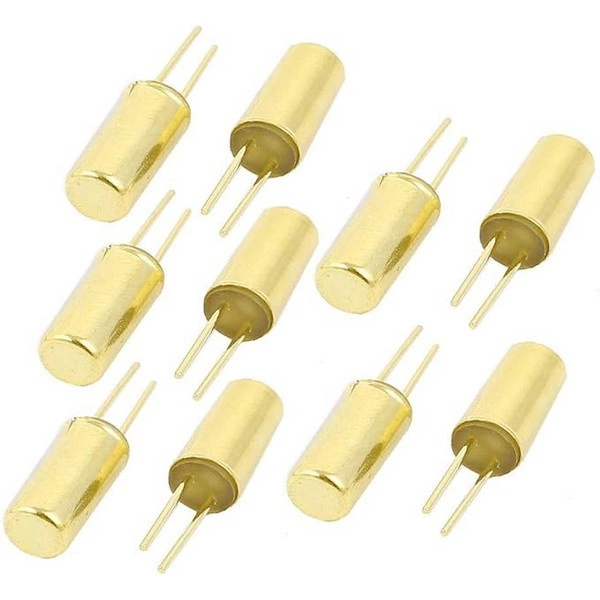

Czujnik drgań SW-520D – do wykrywania wstrząsów i uderzeń

SW-520D to prosty czujnik wibracji, który zmienia stan obwodu w momencie nagłego poruszenia, stuknięcia lub wstrząsu. W praktyce działa jak przełącznik reagujący na drgania: podczas impulsu obwód zostaje zamknięty, a po ustaniu drgań wraca do stanu otwartego.

To dobry wybór do prostych projektów z Arduino, układów alarmowych, detekcji poruszenia obudowy, zabezpieczeń DIY oraz testowych układów reagujących na uderzenie lub wibracje.

Gdzie taki czujnik sprawdza się najlepiej?

• projekty Arduino i DIY reagujące na wstrząs, stuknięcie lub poruszenie,
• 🚨 proste alarmy antysabotażowe do obudów, skrzynek i urządzeń,
• 🏠 czujniki naruszenia drzwi, okien, klap i pokryw,
• ⚙️ wykrywanie drgań w małych konstrukcjach, modelach i stanowiskach testowych,
• 🛠️ układy edukacyjne pokazujące działanie czujnika stykowego.

Jak działa SW-520D?

W stanie spoczynku czujnik ma otwarty obwód. Gdy pojawi się nagły wstrząs lub drganie, wewnętrzny element chwilowo zamyka styki. Dzięki temu układ może wykryć impuls i zareagować, na przykład zapalić diodę, uruchomić buzzer albo wysłać sygnał do mikrokontrolera.

To ważne: nie jest to czujnik mierzący poziom drgań w sposób analogowy. Daje sygnał typu jest wstrząs / brak wstrząsu. 💡

Najważniejsze zalety

• bardzo prosta zasada działania,
• mały rozmiar ułatwiający montaż w ciasnych obudowach,
• nadaje się do prostych układów cyfrowych,
• można go wykorzystać bez skomplikowanej konfiguracji,
• szeroki zakres temperatur pracy.

Kompatybilność i zastosowanie z Arduino

Czujnik można stosować w prostych układach z Arduino i innymi mikrokontrolerami, o ile projekt przewiduje odczyt sygnału stykowego. Najczęściej podłącza się go jako element wejściowy wykrywający krótkie zamknięcie obwodu.

Sprawdzi się tam, gdzie potrzebujesz wykryć:

• uderzenie w obudowę,
• przesunięcie urządzenia,
• otwarcie lub naruszenie zamocowanego elementu,
• wstrząs podczas pracy lub transportu.

🔌 Jeśli budujesz układ z mikrokontrolerem, warto przewidzieć programowe filtrowanie impulsów lub prosty układ eliminujący drgania styków. Dzięki temu odczyt będzie stabilniejszy.

Na co zwrócić uwagę przed zakupem?

• ❗ To nie jest moduł z elektroniką pomocniczą, tylko sam czujnik.
• ❗ Czujnik działa skokowo, więc nie służy do dokładnego pomiaru amplitudy drgań.
• ❗ Reakcja zależy od sposobu montażu, kierunku drgań i konstrukcji urządzenia.
• ❗ W projektach wymagających stabilnego sygnału warto dodać rezystor podciągający i filtrację sygnału.

W praktyce

Jeśli chcesz wykrywać naruszenie obudowy lub uderzenie w urządzenie, SW-520D będzie prostym i szybkim rozwiązaniem. Jeśli natomiast potrzebujesz analizy natężenia drgań, częstotliwości lub płynnego sygnału analogowego, lepiej sięgnąć po inny typ czujnika.

To rozwiązanie szczególnie przydatne w prostych projektach, gdzie liczy się szybka reakcja na wstrząs, a nie dokładny pomiar. ⭐

Dane techniczne

Model	SW-520D
Typ działania	czujnik wibracji / wstrząsu, stykowy
Stan spoczynkowy	obwód otwarty
Reakcja na drgania	zamknięcie obwodu podczas wstrząsu
Napięcie	< 12 V
Prąd	< 20 mA
Warunki pracy	12 V, 10 mA
Temperatura pracy	-40 do +80 °C
Wymiary	5 mm x 12 mm

FAQ

Nie. To czujnik stykowy, który wykrywa wystąpienie wstrząsu lub drgania, ale nie podaje ich poziomu w formie analogowej.

Tak, w prostych projektach Arduino może działać jako wejście wykrywające krótkie zamknięcie obwodu.

Tak, to jedno z typowych zastosowań. Czujnik może wykrywać poruszenie, uderzenie lub próbę naruszenia obudowy. 🚨

W wielu układach przyda się odpowiednie podłączenie wejścia, na przykład z rezystorem podciągającym, oraz prosta filtracja sygnału.
