Description

Przeznaczenie

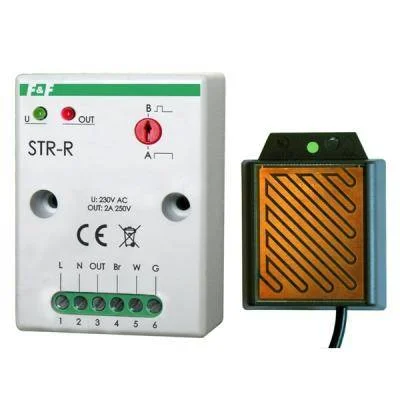

Sterownik STR-R wraz z zewnętrznym czujnikiem opadów przeznaczony jest do wykrywania opadów deszczu. W połączeniu ze sterownikami rolet STR-3 lub STR-4 umożliwia zbudowanie systemu, w którym w przypadku wystąpienia opadów zostaną zamknięte rolety okienne lub zwinięte markizy.

Działanie

Sterownik pracuje w dwóch trybach:

Tryb ciągły

W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się i pozostaje zamknięty przez cały czas trwania opadów. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu i zablokowanie ich w pozycji zamkniętej, aż do momentu zakończenia opadów.

Tryb impulsowy

W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się na czas ok. 1,5 s przekazując do sterowników rolet jednorazowy rozkaz zamknięcia. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu, ale później użytkownik ma możliwość podniesienia rolet w dowolnym momencie.

Wybór trybu pracy realizowany jest za pomocą pokrętła na znajdującego się na elewacji sterownika.

Dane techniczne

sterownik

zasilanie	100÷265V AC
styk	zamknięcie przekaźnika powoduje pojawienie się poziomu linii N
maks. obciążenie (AC-1)	2A / 230V
pobór mocy
stan czuwania	<0,2W
praca	<0,6W
temperatura pracy (bez kondensacji pary)	-15÷50°C
połączenia zewnętrzne	max. 2,5mm²
max. moment dokręcający	0,4 Nm
sygnalizacja
zasilania	LED zielona U
opady i załączenie przekaźnika	LED czerwona OUT
przyłącze	zaciski śrubowe 2,5mm²
wymiary	67×50×26mm
izolacja (zasilanie-czujnik-styk)	≥500V
montaż	dwa wkręty do podłoża
stopień ochrony	IP20

czujnik opadów

wymiary	55×50×13mm
zasilanie	8÷32V DC
przewód	3× 0,25mm² / l= 5m
wymiary	otwór pod wkręt Ø3 / taśma klejąca
położenie	<30°
stopień ochrony	IP65
