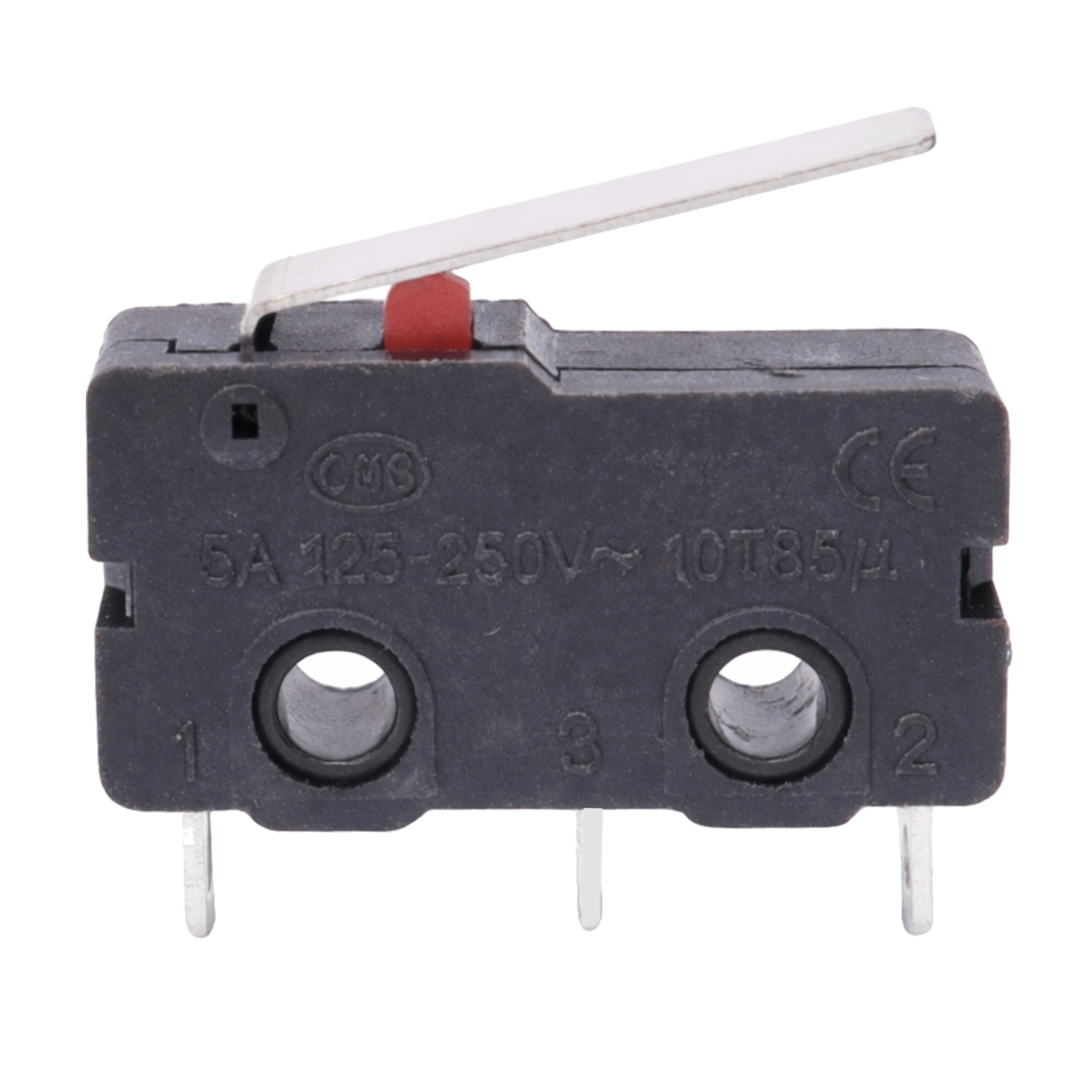

4x wyłącznik krańcowy KW4-3Z-3 z dźwignią 17 mm – do czujników pozycji, krańcówek i automatyki

Ten zestaw 4 mikroprzełączników KW4-3Z-3 sprawdzi się tam, gdzie trzeba wykryć położenie elementu, koniec ruchu albo obecność części mechanicznej. To popularny typ wyłącznika krańcowego z dźwignią, stosowany w urządzeniach DIY, automatyce, drukarkach 3D, maszynach CNC, prostych mechanizmach i naprawach serwisowych.

Dźwignia o długości 17 mm ułatwia wyzwalanie przełącznika nawet wtedy, gdy ruchomy element nie trafia idealnie w sam przycisk. To praktyczne rozwiązanie przy ograniczonej przestrzeni i w układach, gdzie liczy się powtarzalność działania.

Do czego ten mikroprzełącznik nadaje się w praktyce?

KW4-3Z-3 stosuje się jako element wykrywający pozycję lub dojazd do końca zakresu ruchu. W praktyce może pełnić rolę:

• krańcówki osi w drukarkach 3D i prostych układach mechatronicznych,
• czujnika położenia w maszynach CNC,
• przełącznika detekcji zamknięcia pokrywy, klapy lub prowadnicy,
• elementu zabezpieczającego przed przekroczeniem skrajnej pozycji,
• czujnika obecności części w mechanizmach warsztatowych i hobbystycznych,
• zamiennika w urządzeniach, gdzie pracuje podobny mikroprzełącznik z dźwignią.

Jeśli szukasz małej krańcówki do projektu DIY albo do naprawy urządzenia z ruchomym ramieniem, ten typ jest jednym z częściej wybieranych właśnie ze względu na prostą budowę i łatwe uruchamianie dźwignią. 🔧

Jak działa wyłącznik krańcowy z dźwignią?

Mechanizm działa bardzo prosto: ruchomy element naciska na metalową dźwignię, a wewnątrz przełącznika następuje szybkie przełączenie styków. Dzięki temu można:

• uruchomić lub przerwać obwód,
• przekazać sygnał do sterownika,
• wykryć osiągnięcie pozycji końcowej,
• zabezpieczyć mechanizm przed dalszym ruchem.

Dźwignia 17 mm zwiększa tolerancję kontaktu z elementem naciskającym, co ułatwia montaż w prostych konstrukcjach i ogranicza ryzyko, że część ruchoma minie zbyt mały punkt aktywacji. ⚙️

Najważniejsze korzyści użytkowe

• Mały rozmiar – łatwiej zmieścić go w obudowie, prowadnicy lub przy osi.
• Dźwignia 17 mm – wygodniejsze wyzwalanie niż przy samym krótkim przycisku.
• Zestaw 4 sztuki – przydatny do większego projektu, zapasu serwisowego lub budowy kilku punktów detekcji.
• Uniwersalne zastosowanie – elektronika, automatyka, robotyka, hobby, warsztat.
• Praca w zmiennych warunkach – zakres temperatur od -25°C do +65°C.

Kompatybilność i na co zwrócić uwagę przed zakupem

Ten model będzie odpowiedni, jeśli potrzebujesz mikroprzełącznika krańcowego o niewielkich wymiarach i z dźwignią prostą. Przed zakupem warto sprawdzić:

• wymiary obudowy – czy przełącznik zmieści się w planowanym miejscu,
• sposób aktywacji – czy element ruchomy będzie naciskał na dźwignię we właściwym kierunku,
• rodzaj podłączenia – czy w urządzeniu przewidziano lutowanie lub konektory,
• parametry obwodu – zgodność z napięciem i prądem znamionowym,
• warunki środowiskowe – model nie jest opisany jako wodoodporny, więc wymaga osłony w wilgotnym otoczeniu.

Montaż i użytkowanie – praktyczne wskazówki

Przy montażu krańcówki warto ustawić ją tak, aby dźwignia była naciskana płynnie, bez nadmiernego wyginania. Pozwala to zachować stabilną pracę i ograniczyć zużycie mechaniczne.

• Nie ustawiaj elementu ruchomego tak, aby uderzał w dźwignię zbyt agresywnie.
• Zostaw niewielki margines regulacji położenia podczas pierwszego montażu.
• Sprawdź działanie przełącznika ręcznie przed uruchomieniem całego mechanizmu.
• W układach sterujących upewnij się, który styk jest używany w logice urządzenia.
• Jeśli urządzenie pracuje w kurzu lub wilgoci, zastosuj dodatkową osłonę.

Typowe błędy przy doborze krańcówki

• 🚨 Kupowanie wyłącznie po zdjęciu, bez sprawdzenia wymiarów.
• 🚨 Pomijanie długości dźwigni i kierunku jej nacisku.
• 🚨 Montaż w miejscu narażonym na wodę bez dodatkowego zabezpieczenia.
• 🚨 Podłączenie bez weryfikacji styków i sposobu pracy układu.
• 🚨 Zbyt mocne mechaniczne przeciążanie dźwigni podczas pracy urządzenia.

Specyfikacja techniczna

Model	KW4-3Z-3
Typ	Wyłącznik krańcowy / mikroprzełącznik
Dźwignia	Prosta, 17 mm
Ilość w zestawie	4 sztuki
Napięcie / prąd znamionowy	5 A, 125–250 VAC
Żywotność mechaniczna	30 000 cykli
Temperatura pracy	-25°C do +65°C
Wymiary całkowite	20 x 18 x 6,5 mm

Dla kogo będzie to dobry wybór?

Ten zestaw sprawdzi się, jeśli:

• budujesz lub naprawiasz drukarkę 3D, CNC albo prosty układ automatyki,
• potrzebujesz małej krańcówki z dźwignią do ograniczonej przestrzeni,
• chcesz mieć kilka sztuk na testy, serwis lub rozbudowę urządzenia,
• szukasz popularnego mikroprzełącznika do zastosowań warsztatowych i DIY.

FAQ – pytania, które pojawiają się najczęściej

Tak, to typ często stosowany jako krańcówka lub czujnik pozycji w takich urządzeniach. Przed montażem sprawdź jednak wymiary, sposób mocowania i zgodność elektryczną z Twoim układem. 📏

Nie, w komplecie znajdują się 4 wyłączniki. Śruby, uchwyty i przewody trzeba dobrać osobno.

Tak, ale tylko po odpowiednim zabezpieczeniu. Sam przełącznik nie jest opisany jako wodoodporny, więc nie powinien pracować bez osłony w wilgoci lub bezpośrednio na deszczu. 🚨

W praktyce stosuje się cienkie przewody lutowane albo odpowiednie konektory, jeśli pasują do konkretnego układu montażowego. 🔌

Jeśli potrzebujesz prostego i kompaktowego wyłącznika krańcowego z dźwignią 17 mm, ten zestaw 4 sztuk będzie dobrym wyborem do serwisu, automatyki, elektroniki i projektów DIY. Bez zbędnych dodatków – po prostu praktyczny element do wykrywania położenia i kontroli ruchu. 🛠️
