GX16 5 PIN – 10 kompletów do budowy i serwisu połączeń przewodowych

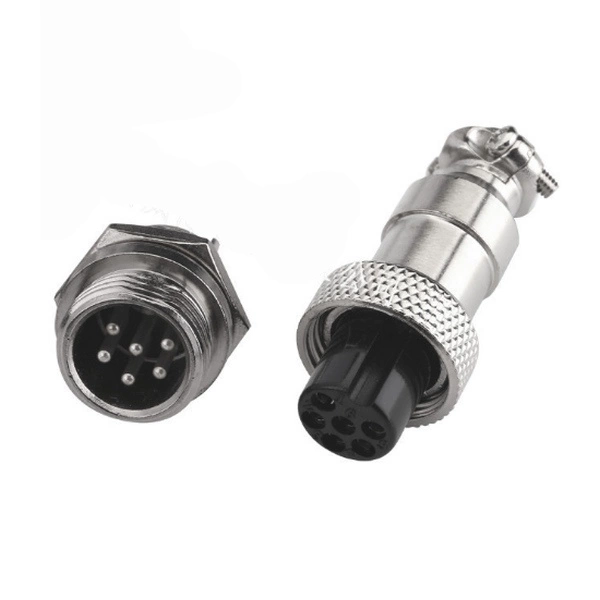

Jeśli potrzebujesz wykonać trwałe, rozłączalne połączenie przewodów w urządzeniu, obudowie lub instalacji technicznej, ten zestaw będzie praktycznym wyborem. Otrzymujesz 10 kompletów złącza GX16 5 PIN, czyli wtyk + gniazdo panelowe do montażu i lutowania przewodów.

To popularny standard stosowany w systemach pomiarowych, układach sterowania, urządzeniach technicznych, elektronice DIY oraz instalacjach audio / wideo. Metalowa obudowa i zakręcane połączenie pomagają utrzymać pewny styk podczas pracy.

Kiedy takie złącze ma sens?

• Gdy chcesz zrobić odpinany przewód zamiast połączenia na stałe
• Gdy urządzenie wymaga 5 żył do zasilania, sterowania lub sygnału
• Gdy potrzebujesz gniazda do montażu w obudowie
• Gdy zależy Ci na skręcanym połączeniu, które nie wypina się przypadkowo tak łatwo jak zwykłe wtyki wciskane
• Gdy budujesz kilka stanowisk lub modułów i potrzebujesz większej liczby jednakowych złączy

Co dostajesz w zestawie?

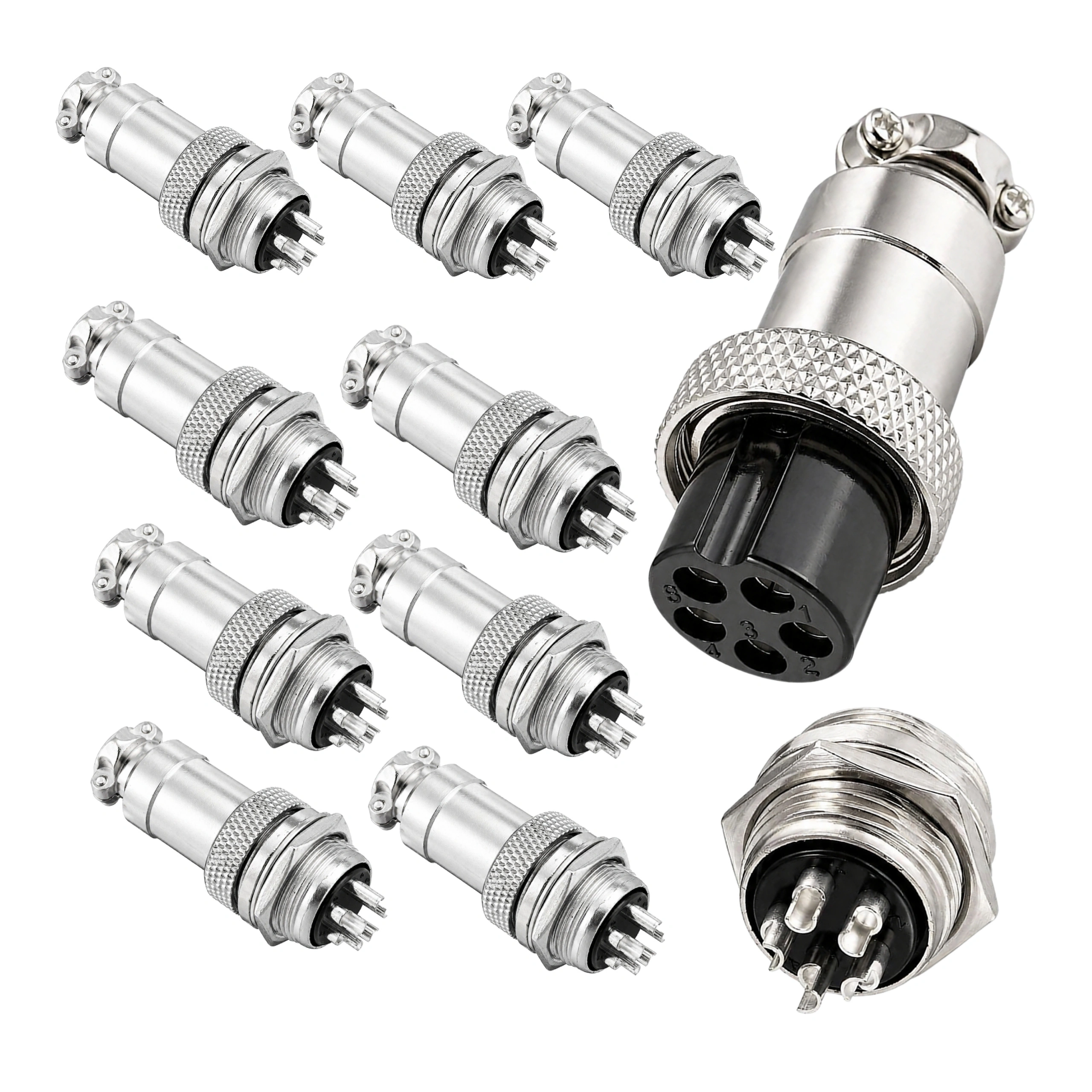

W komplecie znajduje się 10 zestawów, a każdy zestaw zawiera:

• wtyk GX16 5 PIN
• gniazdo GX16 5 PIN do instalacji

To rozwiązanie wygodne przy wykonywaniu nowych połączeń, naprawach lub przygotowaniu zapasu do warsztatu.

⚙️ Jak działa złącze GX16 5 PIN?

To klasyczne złącze okrągłe. Przewody lutujesz do styków, a po połączeniu obu części wtyk jest dokręcany do gniazda. Dzięki temu połączenie jest bardziej pewne mechanicznie i lepiej sprawdza się tam, gdzie przewód bywa często podłączany i odłączany.

5 pinów pozwala poprowadzić kilka sygnałów lub połączyć zasilanie z liniami sterującymi w jednym złączu.

• systemy pomiarowe i kontrolne
• urządzenia warsztatowe i techniczne
• obudowy projektowe DIY
• przedłużacze i przewody sygnałowe wykonywane na wymiar
• sprzęt audio / wideo
• moduły zasilania i sterowania

Złącza tego typu są często wybierane tam, gdzie ważna jest powtarzalność połączeń, łatwy serwis i możliwość szybkiego odpięcia przewodu bez rozbierania całego urządzenia.

📏 Kompatybilność – na co zwrócić uwagę przed zakupem?

Najważniejsze, aby dobrać złącze zgodnie z poniższymi punktami:

• standard: GX16
• liczba pinów: 5
• średnica gwintu: 16 mm

To oznacza, że produkt będzie pasował do zastosowań przewidzianych dla GX16 5 PIN. Nie będzie zamiennikiem dla wersji 2 PIN, 3 PIN, 4 PIN, 6 PIN ani innych rozmiarów z serii GX.

Jeśli wymieniasz istniejące złącze, sprawdź koniecznie:

• liczbę pinów,
• średnicę montażową,
• sposób mocowania w obudowie,
• układ przewodów na pinach.

🛠️ Montaż i użytkowanie

Złącze jest przeznaczone do montażu przewodów i instalacji panelowej. W praktyce oznacza to:

• lutowanie przewodów do pinów,
• osadzenie gniazda w obudowie,
• skręcenie złącza po podłączeniu.

Wskazówka: przed lutowaniem warto oznaczyć sobie żyły przewodu i rozpiskę pinów. Przy 5 torach łatwo pomylić kolejność, szczególnie jeśli jedna linia odpowiada za sterowanie lub sygnał pomiarowy.

• zamiana numeracji pinów po obu stronach przewodu,
• dobór niewłaściwej liczby pinów do urządzenia,
• brak sprawdzenia średnicy montażowej w obudowie,
• przegrzanie styków podczas lutowania,
• użycie złącza poza jego parametrami prądowo-napięciowymi.

🚨 Bezpieczeństwo i ograniczenia

To złącze techniczne, dlatego przed użyciem warto zwrócić uwagę na podstawowe kwestie:

• stosuj je zgodnie z podanymi parametrami 5 A / 220 V, maksymalnie 250 V AC,
• po montażu sprawdź poprawność połączeń miernikiem,
• przy pracy z napięciem sieciowym zachowaj szczególną ostrożność,
• nie zakładaj kompatybilności tylko po wyglądzie – liczy się GX16 + 5 PIN.

Jeśli złącze ma pracować w ważnym układzie sterowania lub pomiarów, po montażu wykonaj test ciągłości i test poprawnego przypisania pinów.

📋 Dane techniczne

Typ	GX16
Liczba pinów	5
Prąd / napięcie robocze	5 A / 220 V
Napięcie maksymalne	250 V AC
Rezystancja izolacji	do 1200 Ω
Rezystancja styku	20 Ω
Średnica gwintu	16 mm
Długość całkowita	47 mm
Materiał	metal
Kolor	srebrny
Waga	ok. 19 g
Zawartość zestawu	10 kompletów wtyk + gniazdo

❓FAQ – pytania, które najczęściej pojawiają się przed zakupem

To kompletne zestawy – każdy komplet zawiera wtyk i gniazdo.

W zestawie znajduje się 10 kompletów.

Tak, gniazdo jest przeznaczone do instalacji panelowej.

Najczęściej do systemów pomiarowych, urządzeń technicznych, elektroniki użytkowej, projektów DIY oraz instalacji audio / wideo.

Pasowanie trzeba sprawdzić po liczbie pinów. Ten model to GX16 5 PIN, więc nie zastąpi innych wariantów pinowych.

Dla kogo ten zestaw będzie dobrym wyborem?

To praktyczna opcja dla osób, które:

• składają urządzenia i przewody we własnym zakresie,
• serwisują elektronikę lub sprzęt techniczny,
• wykonują kilka identycznych połączeń w jednej instalacji,
• szukają metalowego złącza GX16 5 PIN z gniazdem w większym pakiecie.

Jeśli potrzebujesz zakręcanego złącza przemysłowego GX16 5 PIN do budowy przewodów, paneli i połączeń technicznych, ten zestaw 10 kompletów pozwoli od razu przygotować większy projekt lub uzupełnić zapas warsztatowy.
