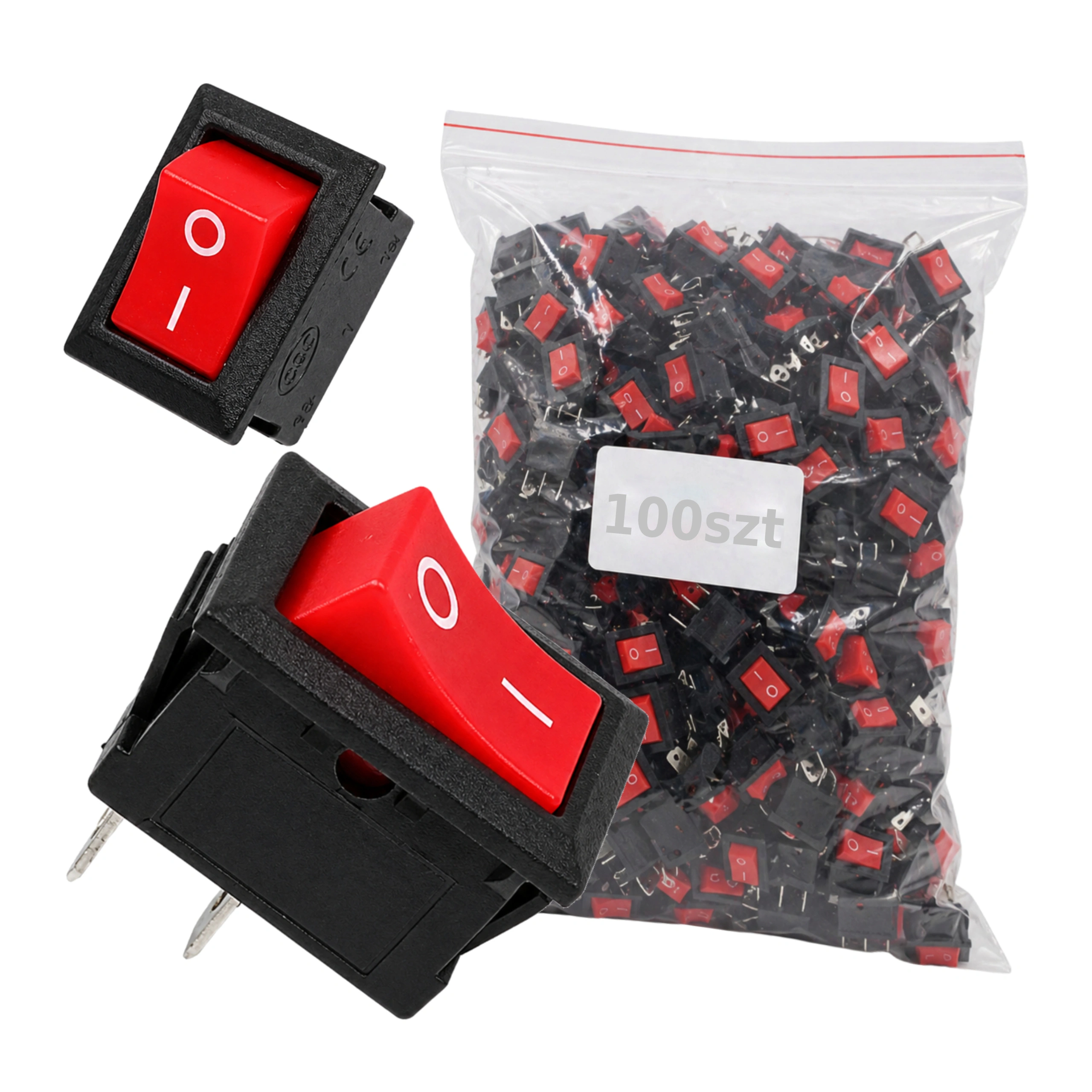

100x przełącznik kołyskowy KCD1 ON/OFF – do paneli, obudów i prostych układów zasilania 🔌

To klasyczny przełącznik kołyskowy bistabilny KCD1 w wersji 2-pin, sprzedawany w pakiecie 100 sztuk. Sprawdza się tam, gdzie potrzebny jest prosty i czytelny włącznik ON/OFF do urządzeń elektrycznych, elektronicznych, warsztatowych i projektów DIY.

Czerwony klawisz z oznaczeniami I / O ułatwia obsługę, a standardowe wyprowadzenia pozwalają na lutowanie przewodów albo użycie konektorów 4.8 mm.

Do czego pasuje w praktyce? 🛠️

Ten typ włącznika jest często stosowany w:

• obudowach urządzeń elektronicznych,
• prostych zasilaczach i listwach projektowych,
• sprzęcie RTV i AGD,
• panelach sterowania DIY,
• projektach hobbystycznych i warsztatowych,
• układach, gdzie potrzebne jest trwałe przełączenie stanu zasilania.

Jeśli szukasz małego przełącznika panelowego ON/OFF bez podświetlenia, z dwoma pinami i prostym montażem, to jest właśnie ten wariant.

Jak działa przełącznik bistabilny KCD1? ⚙️

To przełącznik bistabilny, czyli po naciśnięciu pozostaje w wybranej pozycji:

• I – obwód włączony,
• O – obwód wyłączony.

Nie jest to przycisk chwilowy. Po zmianie położenia stan utrzymuje się do kolejnego przełączenia. Dzięki temu dobrze nadaje się do funkcji głównego włącznika zasilania lub prostego odcięcia obwodu.

Najważniejsze cechy

• Zestaw 100 sztuk – wygodny do produkcji, serwisu i większych realizacji,
• Typ KCD1 – popularny format stosowany w wielu urządzeniach,
• 2 piny – prosty schemat podłączenia,
• ON/OFF – czytelne, trwałe przełączanie,
• Złącza 4.8 mm – możliwość użycia konektorów,
• brak podświetlenia – dobry wybór tam, gdzie nie jest potrzebna sygnalizacja świetlna,
• kolor czerwony / czarny – dobrze widoczny klawisz na panelu.

Kompatybilność i montaż 📏

Przełącznik ma wymiary 21 x 15 mm i jest przeznaczony do montażu panelowego. Przed zakupem warto porównać:

• wymiar zewnętrzny przełącznika,
• miejsce w obudowie lub panelu,
• rodzaj podłączenia przewodów,
• czy w urządzeniu potrzebny jest model 2-pin ON/OFF, a nie wersja z większą liczbą styków.

Wyprowadzenia pozwalają na:

• lutowanie przewodów,
• podłączenie za pomocą konektorów 4.8 mm.

To ważne, bo wiele pomyłek przy zakupie dotyczy właśnie liczby pinów i rodzaju konektora.

Na co zwrócić uwagę przed zakupem? 🚨

• To model bez podświetlenia – jeśli potrzebujesz sygnalizacji pracy, wybierz wersję podświetlaną.
• To wersja 2-pinowa – nie zastępuje przełączników 3-pin lub bardziej rozbudowanych przełączników funkcji.
• Przełącznik pracuje jako ON/OFF bistabilny – nie jest przyciskiem chwilowym.
• Przed montażem sprawdź zgodność wymiaru 21 x 15 mm z panelem urządzenia.

Parametry techniczne 📋

Typ	KCD1
Rodzaj przełączania	ON/OFF, bistabilny
Liczba pinów	2
Złącza	4.8 mm
Obciążalność	6 A 250 V AC / 10 A 125 V AC
Podświetlenie	brak
Kolor	czerwony / czarny
Materiał	tworzywo sztuczne
Wymiary	21 x 15 mm
Ilość w zestawie	100 sztuk

Wskazówki praktyczne 💡

Przy montażu seryjnym warto od razu sprawdzić trzy rzeczy: rozmiar otworu montażowego, typ wsuwek oraz kierunek pracy klawisza. To oszczędza czas przy składaniu większej liczby obudów.

Jeśli przełącznik ma pracować jako główny wyłącznik urządzenia, dobrze jest zadbać o czytelne prowadzenie przewodów i odpowiednią izolację połączeń.

FAQ – pytania, które pojawiają się najczęściej ❓

Tak. Ten model można lutować lub podłączyć przez konektory 4.8 mm.

Nie. To przełącznik bistabilny, więc po przełączeniu zostaje w danej pozycji.

Nie, ten wariant jest bez podświetlenia.

Do wielu prostych urządzeń elektrycznych i elektronicznych, m.in. w RTV, AGD, projektach DIY, obudowach panelowych i układach zasilania.

Tak, w komplecie znajduje się 100 przełączników.
